ATV11_DE.backup.fm Seite 25 Mittwoch, 26. November 2003 1:22 13
Funktionen der konfigurierbaren Ein-/Ausgänge
Funktionen des Ausgangs DO
Der Ausgang DO kann je nach gewählter Funktion als Analog- oder Logikausgang verwendet werden:
Motorstrom (Code O, AC, OC) (Analogausgang)
Das volle Signal entspricht 200% des Umrichternennstroms.
Motorfrequenz (Code O, AC, F) (Analogausgang)
Das volle Signal entspricht 100% von HSP.
Frequenzschwellwert erreicht (Code O, AC, FA) (Logikausgang)
Ausgang auf „logisch 1", wenn die Motorfrequenz einen einstellbaren Schwellwert überschreitet.
Sollwert erreicht (Code O, AC, SA) (Logikausgang):
Ausgang auf „logisch 1", wenn die Motorfrequenz den Sollwert erreicht.
Stromschwellwert erreicht (Code O, C) (Logikausgang):
Ausgang auf „logisch 1", wenn der Motorstrom den einstellbaren Schwellwert überschreitet.

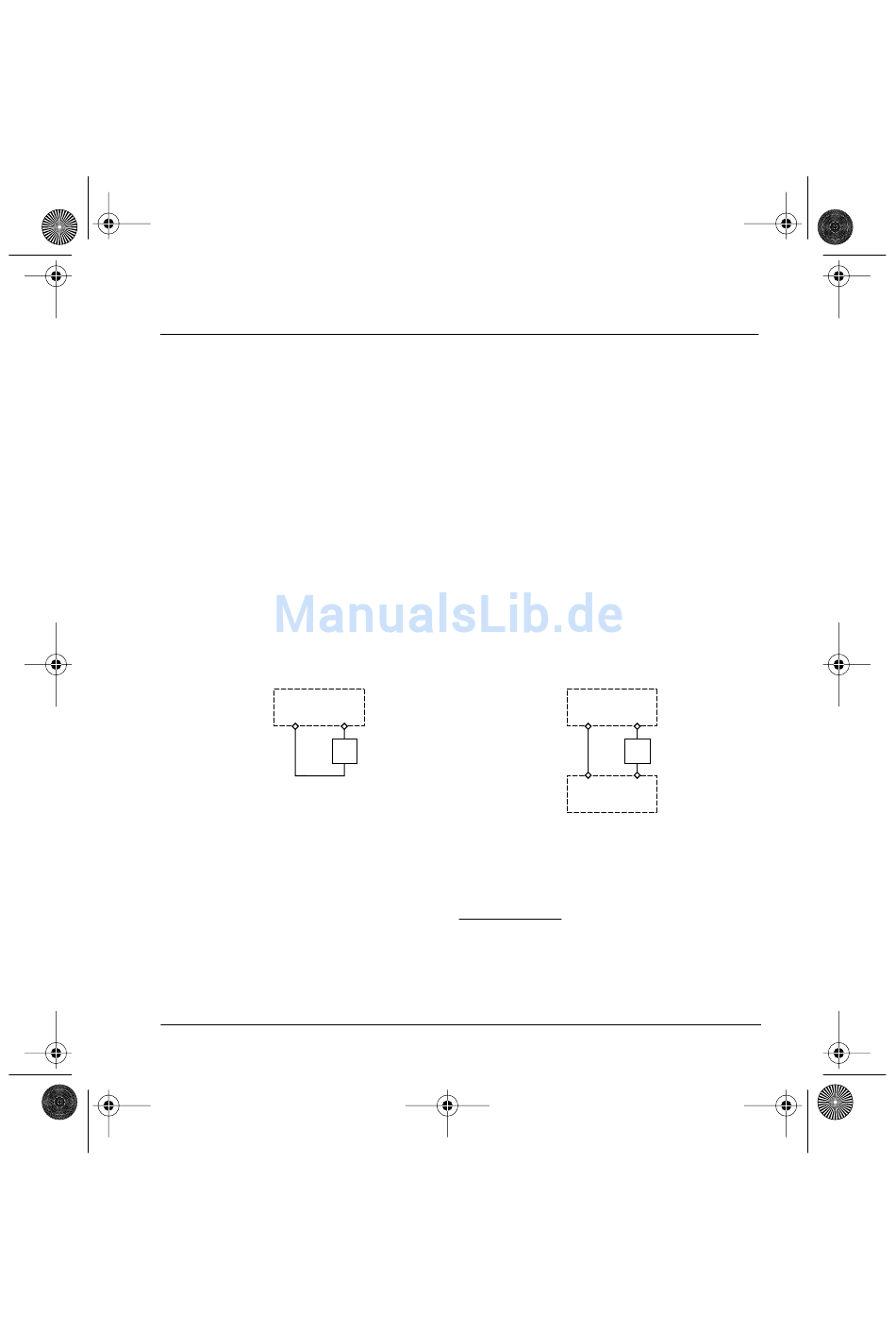

Schaltbild mit interner Spannungsversorgung:
ATV11
ER11
DO
Bei einem Logikausgang: Z = Relais oder Eingang Niederspannung.
Bei einem Analogausgang: Z = Galvanometer (beispielsweise). Bei einem Galvanometer mit dem
Widerstand R
beträgt die maximale abgegebene Spannung: U x
Schaltbild mit externer Spannungsversorgung:
+15 V
Z
R (Ω)
R (Ω) + 1000 (Ω)
V
DO
Z
V
+ U
Spannungsversorgung
25
