ATV11_DE.backup.fm Seite 40 Mittwoch, 26. November 2003 1:22 13

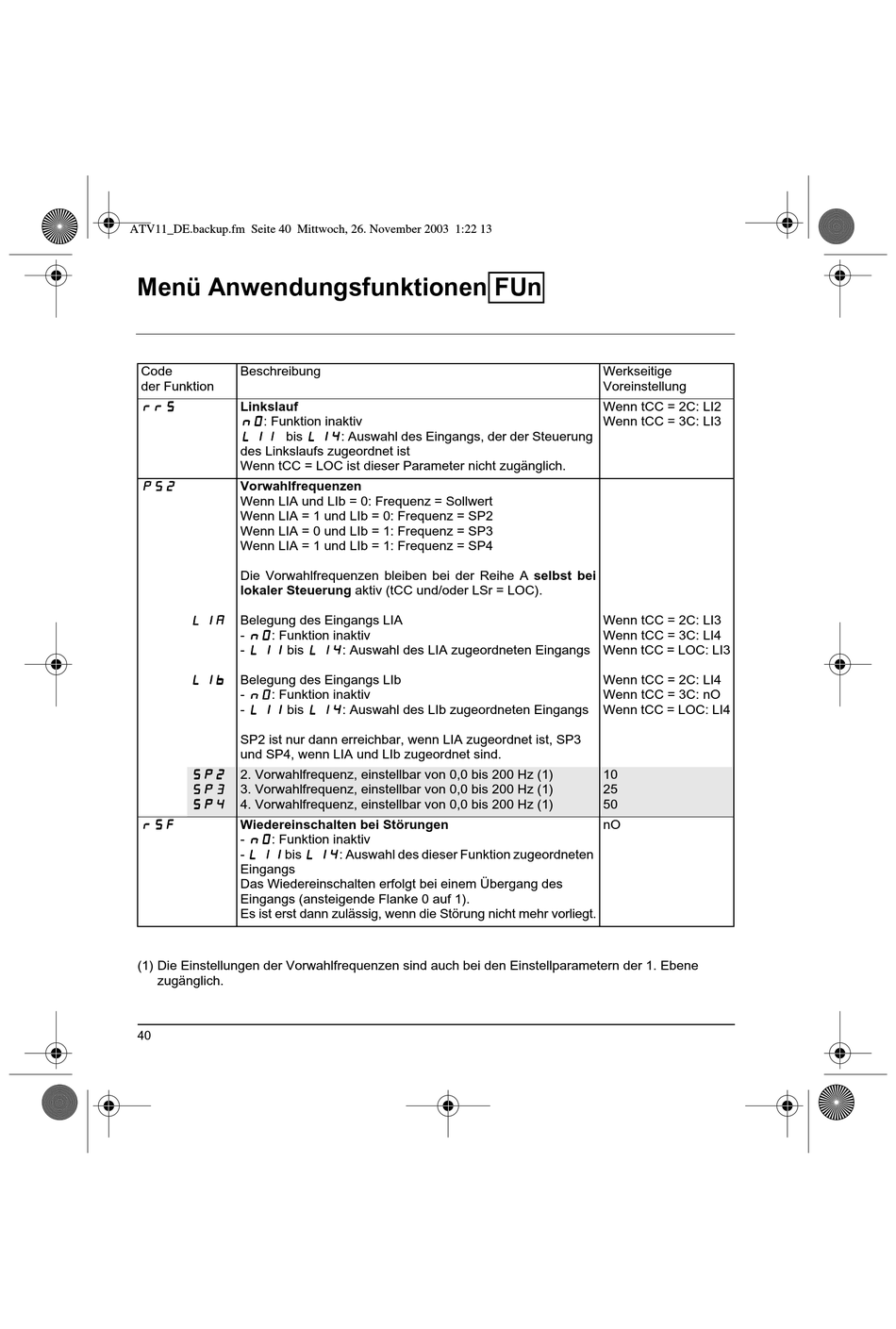

Menü Anwendungsfunktionen FUn
Code
Beschreibung
der Funktion
r r r r r r r r S S S S
Linkslauf
n n n n O O O O : Funktion inaktiv
L L L L I I I I 1 1 1 1 bis L L L L I I I I 4 4 4 4 : Auswahl des Eingangs, der der Steuerung
des Linkslaufs zugeordnet ist
Wenn tCC = LOC ist dieser Parameter nicht zugänglich.
Vorwahlfrequenzen
P P P P S S S S 2 2 2 2
Wenn LIA und LIb = 0: Frequenz = Sollwert
Wenn LIA = 1 und LIb = 0: Frequenz = SP2
Wenn LIA = 0 und LIb = 1: Frequenz = SP3
Wenn LIA = 1 und LIb = 1: Frequenz = SP4
Die Vorwahlfrequenzen bleiben bei der Reihe A selbst bei
lokaler Steuerung aktiv (tCC und/oder LSr = LOC).
Belegung des Eingangs LIA
L L L L I I I I A A A A
- n n n n O O O O : Funktion inaktiv
- L L L L I I I I 1 1 1 1 bis L L L L I I I I 4 4 4 4 : Auswahl des LIA zugeordneten Eingangs
Belegung des Eingangs LIb
L L L L I I I I b b b b
- n n n n O O O O : Funktion inaktiv
- L L L L I I I I 1 1 1 1 bis L L L L I I I I 4 4 4 4 : Auswahl des LIb zugeordneten Eingangs
SP2 ist nur dann erreichbar, wenn LIA zugeordnet ist, SP3
und SP4, wenn LIA und LIb zugeordnet sind.
S S S S P P P P 2 2 2 2
2. Vorwahlfrequenz, einstellbar von 0,0 bis 200 Hz (1)
3. Vorwahlfrequenz, einstellbar von 0,0 bis 200 Hz (1)
S S S S P P P P 3 3 3 3
4. Vorwahlfrequenz, einstellbar von 0,0 bis 200 Hz (1)
S S S S P P P P 4 4 4 4
r r r r S S S S F F F F
Wiedereinschalten bei Störungen
- n n n n O O O O : Funktion inaktiv
- L L L L I I I I 1 1 1 1 bis L L L L I I I I 4 4 4 4 : Auswahl des dieser Funktion zugeordneten
Eingangs
Das Wiedereinschalten erfolgt bei einem Übergang des
Eingangs (ansteigende Flanke 0 auf 1).
Es ist erst dann zulässig, wenn die Störung nicht mehr vorliegt.
(1) Die Einstellungen der Vorwahlfrequenzen sind auch bei den Einstellparametern der 1. Ebene
zugänglich.
40
Werkseitige
Voreinstellung
Wenn tCC = 2C: LI2
Wenn tCC = 3C: LI3
Wenn tCC = 2C: LI3
Wenn tCC = 3C: LI4
Wenn tCC = LOC: LI3
Wenn tCC = 2C: LI4
Wenn tCC = 3C: nO
Wenn tCC = LOC: LI4
10
25
50
nO
