ATV11_DE.backup.fm Seite 18 Mittwoch, 26. November 2003 1:22 13
Verdrahtung

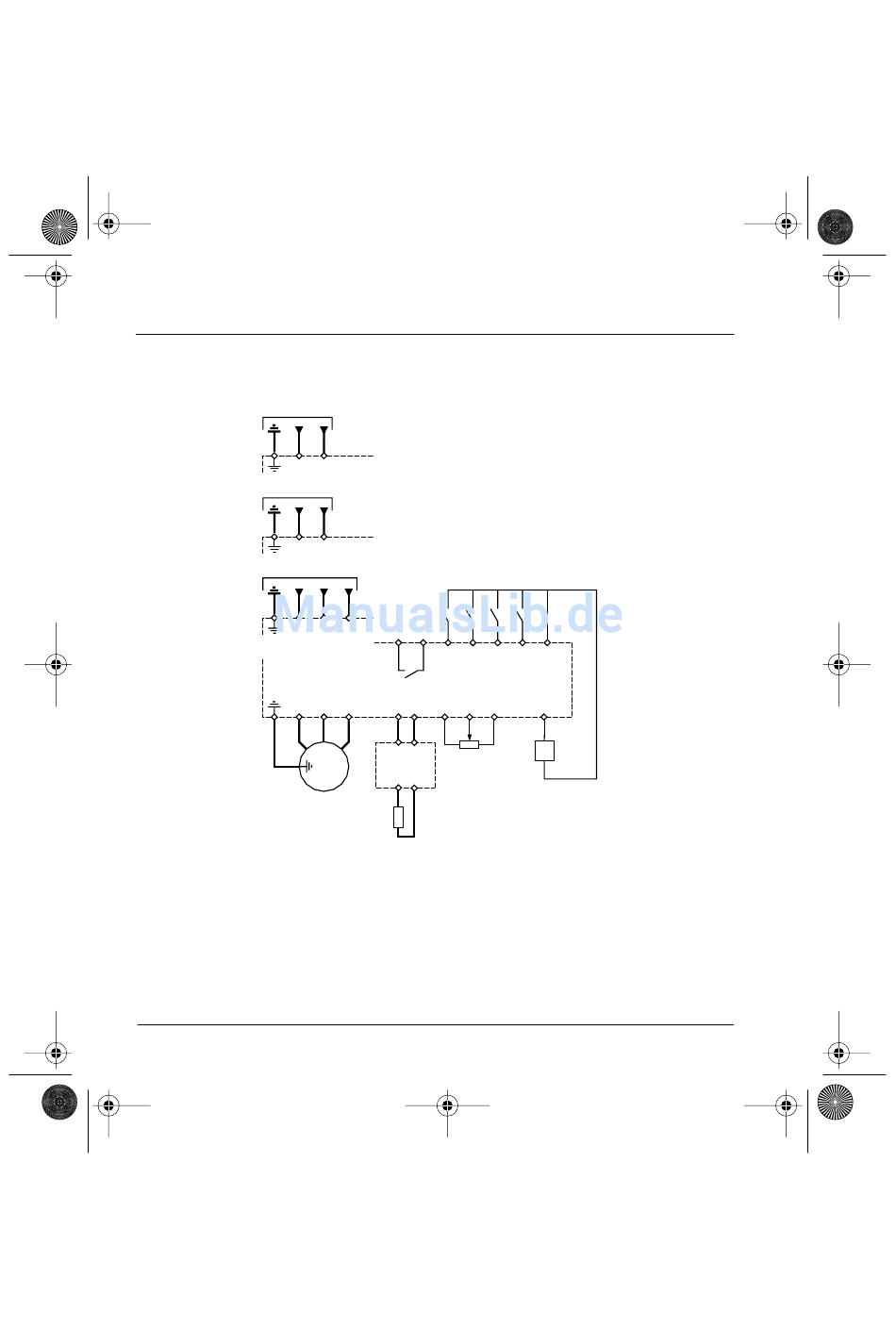

Verdrahtungsschema für werkseitige Voreinstellung
Einphasiges Netz 100...120 V
ER11-...KA1/KU1(B)
Einphasiges Netz 200...230 V
ER11-...K(B)
Dreiphasiges Netz 200...240 V
ER11-...KA/KU(B)
Dreiphasiger Motor
200...230 V
(1) Störmelderelaiskontakte, für Signalisierung des Umrichterzustands.
(2) + 15 V intern. Bei Verwendung einer externen Spannungsquelle (max. + 24 V), die 0 V Klemmen
verbinden und die Klemme + 15 V des Umrichters nicht verwenden.
(3) Strommeßgerät oder Relais mit geringer Leistungsaufnahme verwenden.
Hinweis: Alle induktiven Komponenten, die sich in der Nähe des Umrichters befinden oder mit diesem
galvanisch gekoppelt sind, müssen entstört werden, wie beispielsweise Relais, Schaltschütze,
Magnetventile ...
Auswahl von Zubehörteilen:
Bei BLEMO anfordern.
18
(1)
M
Sollwert-
3
potentiometer
Eventuelles
Bremsmodul und
Bremswiderstand
(2)
(3)
