ATV11_DE.backup.fm Seite 12 Mittwoch, 26. November 2003 1:22 13
Montage

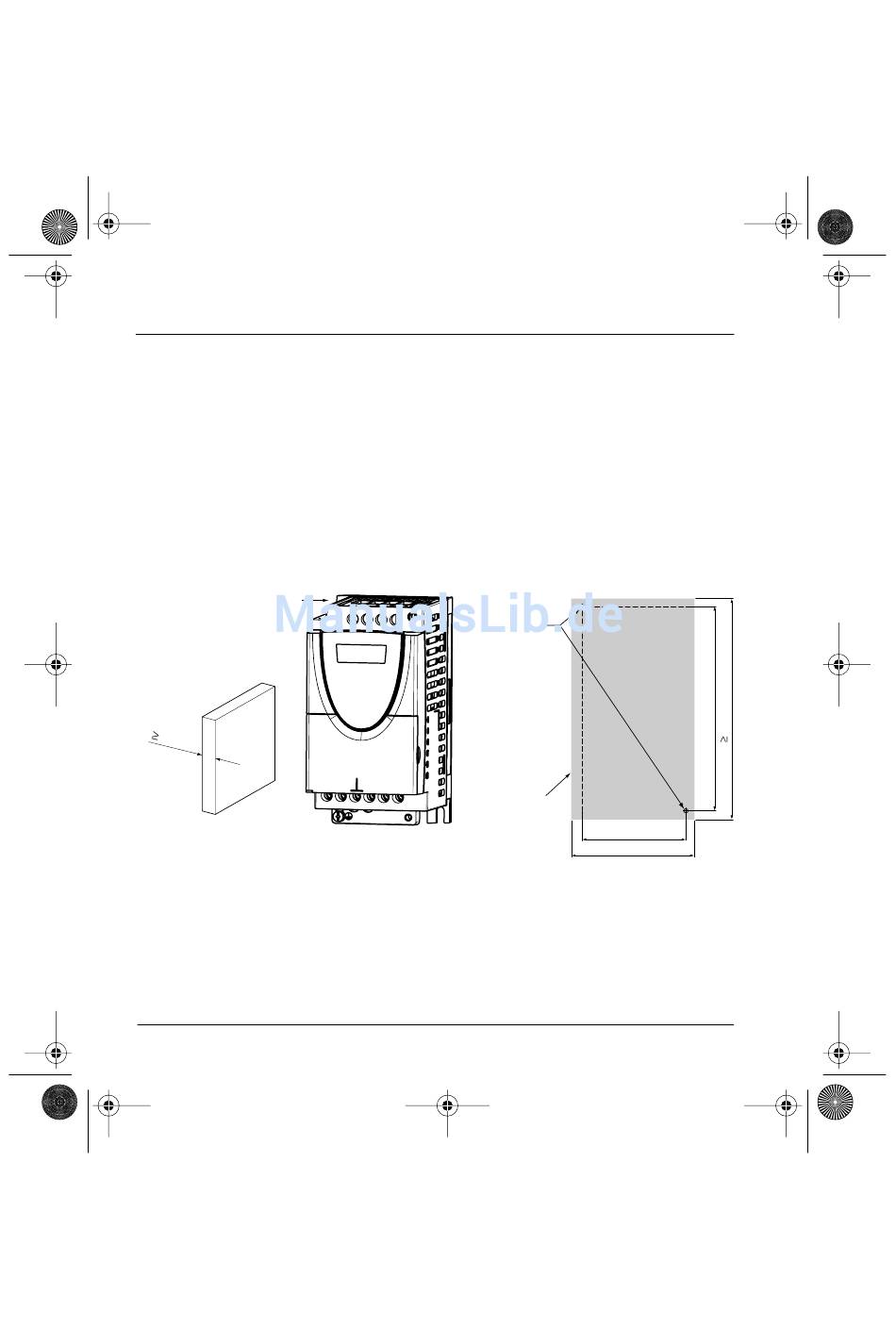

Montage der Umrichter auf Grundplatte
Die Umrichter ER11-..B können auf (oder in) einem Maschinenrahmen aus Stahl oder Aluminium
montiert werden. Dabei sind folgende Bedingungen einzuhalten:
• Maximale Umgebungstemperatur: 40 ˚C,
• vertikale Montage mit ± 10 °,
• der Umrichter muss mittig auf einem Träger (Rahmen) mit einer Stärke von mindestens 10 mm und
einer quadratischen Wärmeableitfläche (S) von mindestens 0,12 m
Aluminium befestigt werden, die von kühler Luft umströmt wird,
• bearbeitete Auflagefläche des Umrichters (mindestens 142 x 72) auf dem Rahmen mit einer Planheit
von maximal 100 µ m und einer Rauhtiefe von maximal 3,2 µ m,
• die Gewindebohrungen leicht fräsen, um den Grat zu entfernen,
• die gesamte Auflagefläche des Umrichters mit Wärmeleitpaste (oder vergleichbarem) bestreichen.
Befestigung
über
2
Schrauben M5 (nicht im
Lieferumfang enthalten)
S
Den thermischen Zustand des Umrichters mit Hilfe des Parameters tHd (Menü SUP) überprüfen,
damit die Wirksamkeit der hergestellten Montage sichergestellt ist.
12
2
bei Stahl und 0,09 m
2
Gewinde-
bohrungen
Ø M5
Minimale
bearbeitete
Fläche
60 mm
2 mm
≥
2
bei
