Verdrahtung
Elektromagnetische Verträglichkeit
Prinzip
• Erdverbindungen zwischen Frequenzumrichter, Motor und Kabelabschirmung müssen nach
Hochfrequenz-Gesichtspunkten niederohmig gestaltet sein.
• Verwenden Sie abgeschirmte Kabel, wobei die Abschirmung der Motorkabel, des eventuellen
Bremswiderstands sowie von Steuerung und Überwachung beidseitig (360˚) kontaktiert und geerdet
sein muss. Diese Abschirmung kann ganz oder teilweise in Form von Rohren oder Metallkanälen
ausgeführt werden, solange keine Unterbrechungen der Verbindungen vorkommen.
• Das Spannungsversorgungskabel (Netz) so weit entfernt wie möglich vom Motorkabel verlegen.

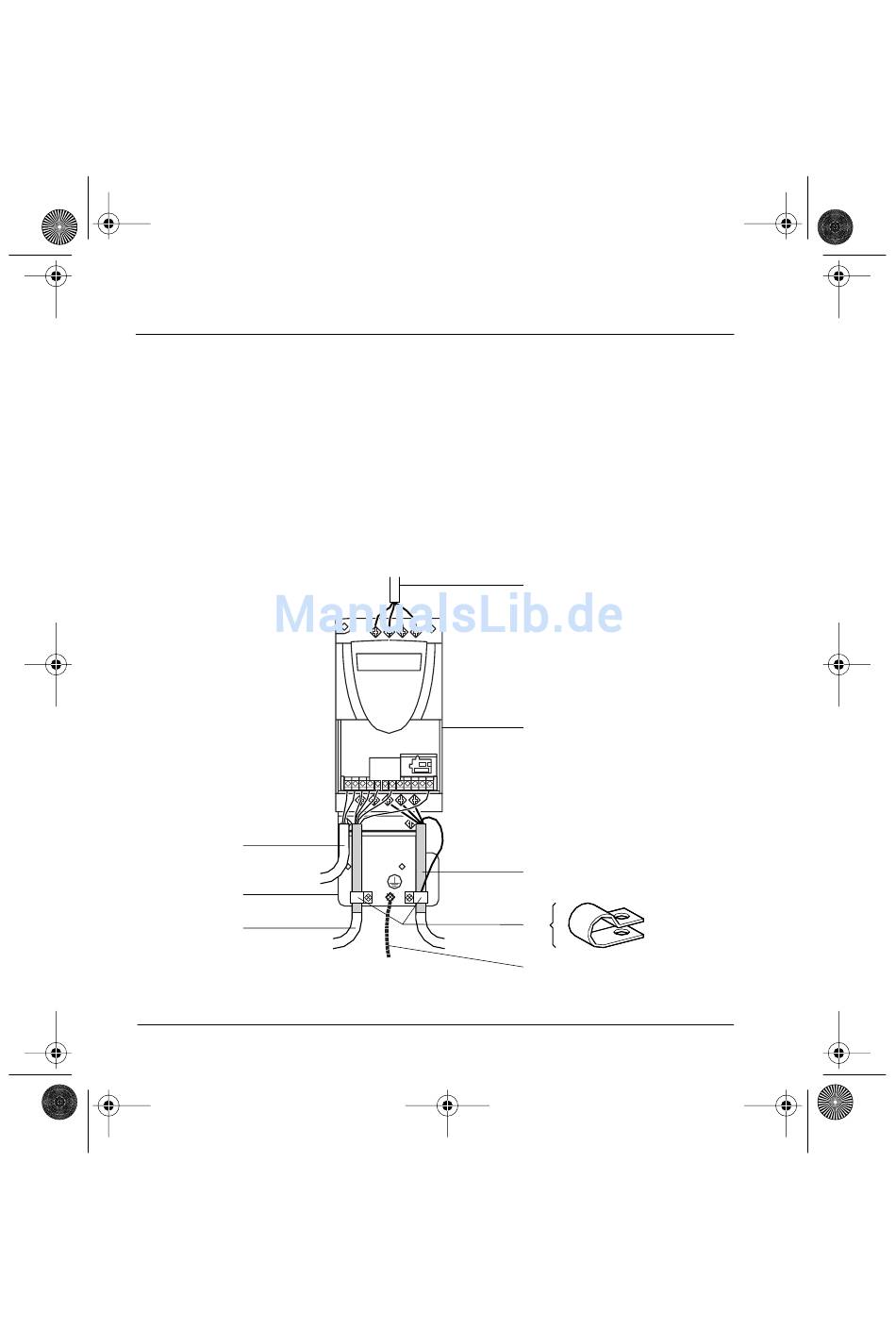

Installationsdiagramm (Beispiel)
"
