Abbildung 20: Entscheidungsbaum Zur Festlegung Der Erdungsanforderungen - Crowcon VORTEX Handbuch

APPENDICES
Anhang F

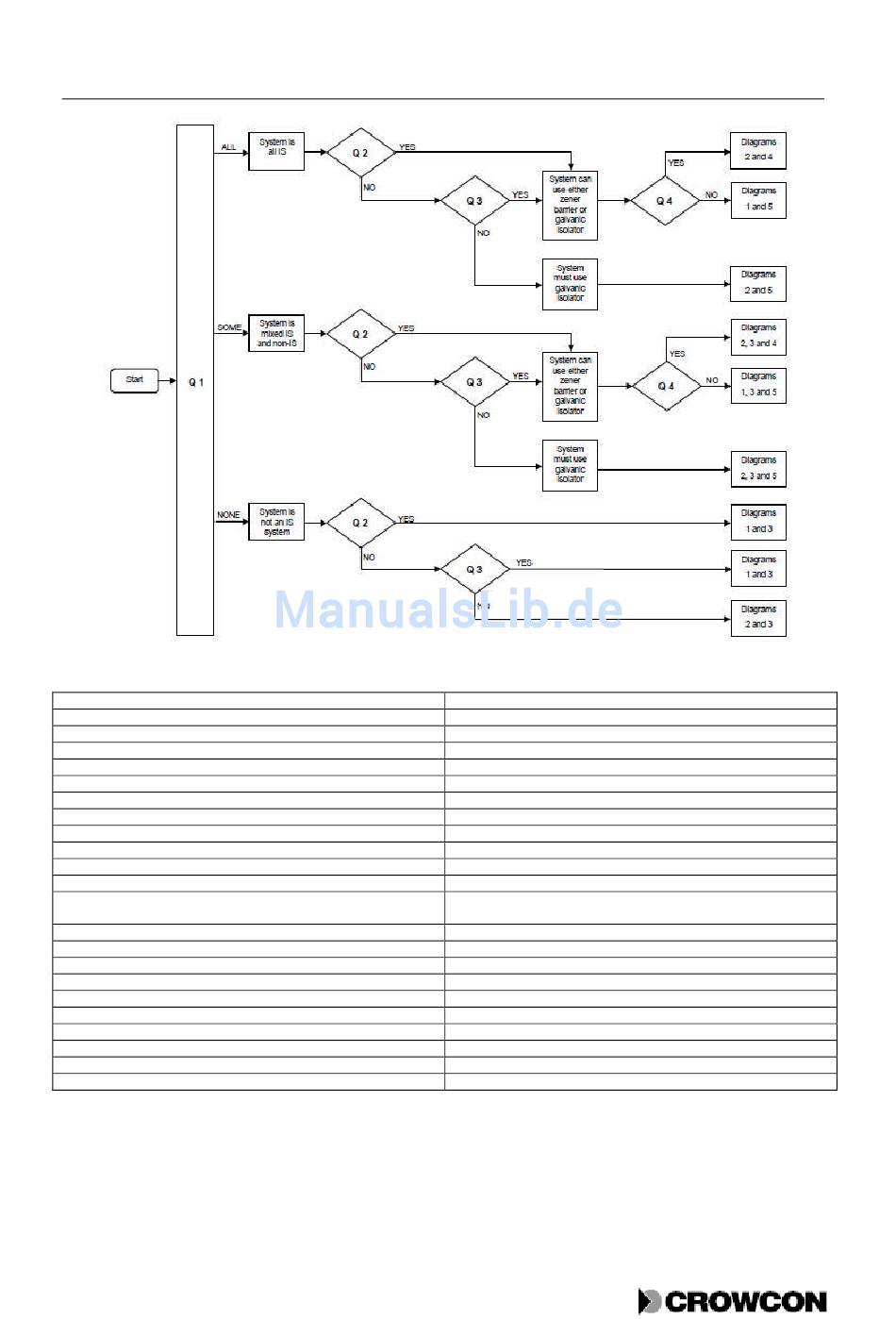

Abbildung 20: Entscheidungsbaum zur Festlegung der Erdungsanforderungen

SOME
NONE
System is all IS
System is mixed IS and non-IS
System is not an IS system
System can use either zener barrier or galvanic isolator
System must use galvanic isolator
Diagrams 2 and 4
Diagrams 1 and 5
Diagrams 2 and 5
Diagrams 2, 3 and 4
Diagrams 1, 3 and 5
Diagrams 2, 3 and 5
Diagrams 1 and 3
Diagrams 2 and 3
Start
Q1
ALL
Q2
YES
NO
Q3
Q4
APPENDICES
System hat IS- und Nicht-IS-Bauteile
System ist nicht ein IS-System
System kann entweder Zenerbarriere oder galvanischen
System muss galvanischen Isolator verwenden
79
Vortex Handbuch
Start
F1
ALLE
EINIGE
KEINE
System ist komplett IS
F2
JA
NEIN
F3
Isolator verwenden
F4
Diagramme 2 und 4
Diagramme 1 und 5
Diagramme 2 und 5
Diagramme 2, 3 und 4
Diagramme 1, 3 und 5
Diagramme 2, 3 und 5
Diagramme 1 und 3
Diagramme 2 und 3
