VORTEX TECHNICAL
4.4.2 Konfigurieren des Vierkanaleingangsmoduls
Das Vierkanaleingangsmodul ist mit Schaltern für Detektorart, Auswahl und Modulauswahl sowie
einem Verbindungsschalter LK11 ausgestattet. Siehe Abbildung 6
LK 11 (E)
MODULE SELECTION (F)
BUS SELECTION (G)
DETECTOR TYPE SWITCH INPUT 1 (H)
DETECTOR TYPE SWITCH INPUT 2 (I)
DETECTOR TYPE SWITCH INPUT 3 (J)
DETECTOR TYPE SWITCH INPUT 4 (K)
Wenn das System mit Crowcon Detektoren arbeitet, sind die Vierkanaleingangsmodule bereits
vorkonfiguriert. Falls Sie das System noch konfigurieren müssen, beachten Sie nachfolgende
Anweisungen.
Tabelle 8: Schaltereinstellungen am Vierkanaligen Eingangsmodul
Die Buchstaben beziehen Sie auf die Bezeichnungen in Abbildung 6.
LK 11 (E)
Modulauswahlschalter (F)

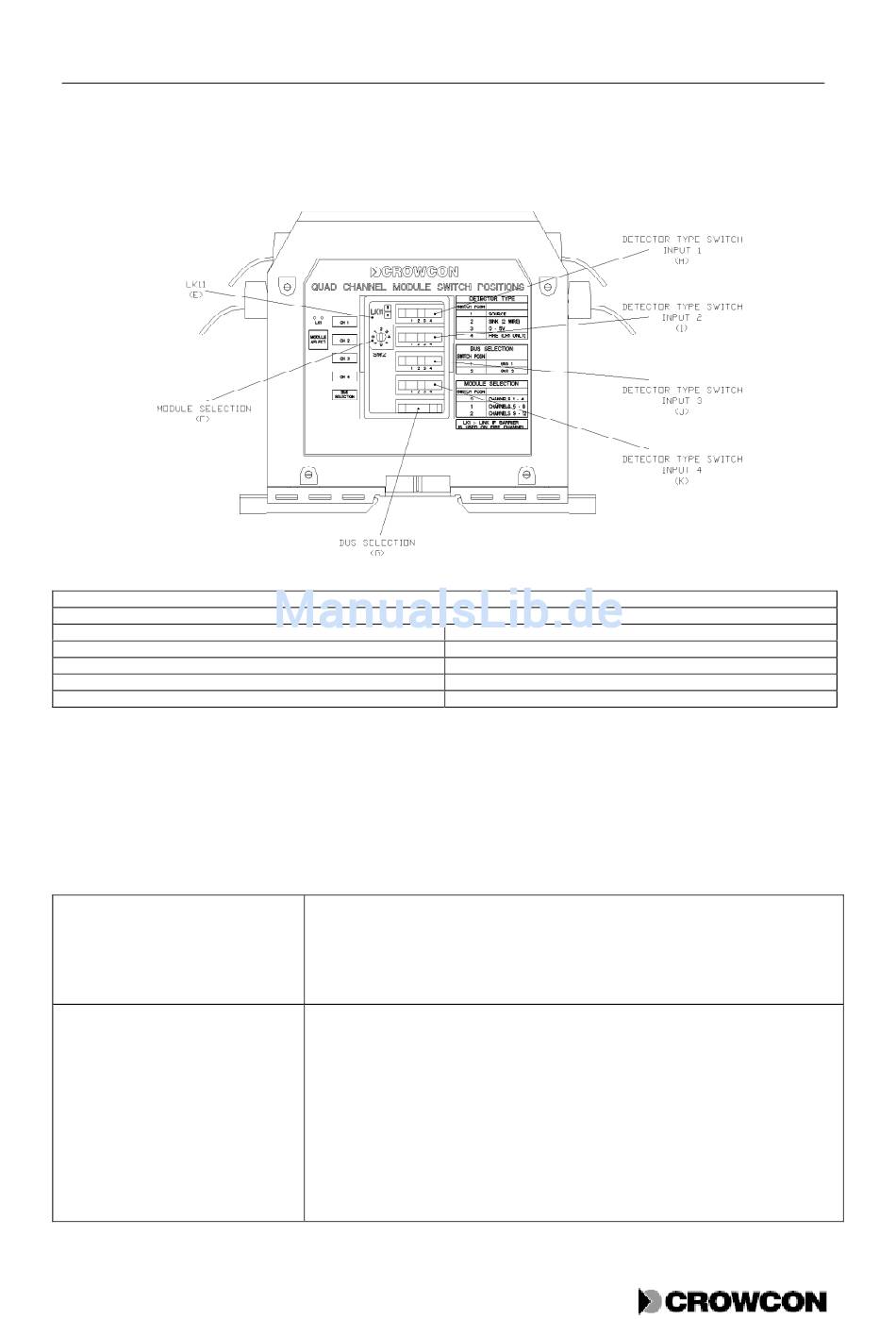

Abbildung 6: Schalter des Vierkanaleingangsmoduls
Wenn am ersten Kanal ein Feuerdetektor über eine Zenerbarriere am
Vortex System angeschlossen ist, aktivieren Sie den Jumper LK11.
In allen anderen Fällen, einschließlich solchen, in denen
Feuermelder direkt am Panel angeschlossen sind, bleibt der Jumper
inaktiv.
Legt die Kanalnummer für das Modul fest. Die physikalische
Reihenfolge der Module auf der Busschiene spielt keine Rolle.
Position 0 - Dieses Modul hat die Kanäle 1-4
Position 1 - Dieses Modul hat die Kanäle 5-8, wenn zwei oder drei
Module verwendet werden.
Position 2 - Dieses Modul hat die Kanäle 9-12, wenn drei Module
verwendet werden.
MODULAUSWAHL (F)
BUSAUSWAHL (G)
SCHALTER FÜR DETEKTORART EINGANG 1 (H)
SCHALTER FÜR DETEKTORART EINGANG 2 (I)
SCHALTER FÜR DETEKTORART EINGANG 3 (J)
SCHALTER FÜR DETEKTORART EINGANG 4 (K)
29
Vortex Handbuch
LK 11 (E)
