Diagramm 3

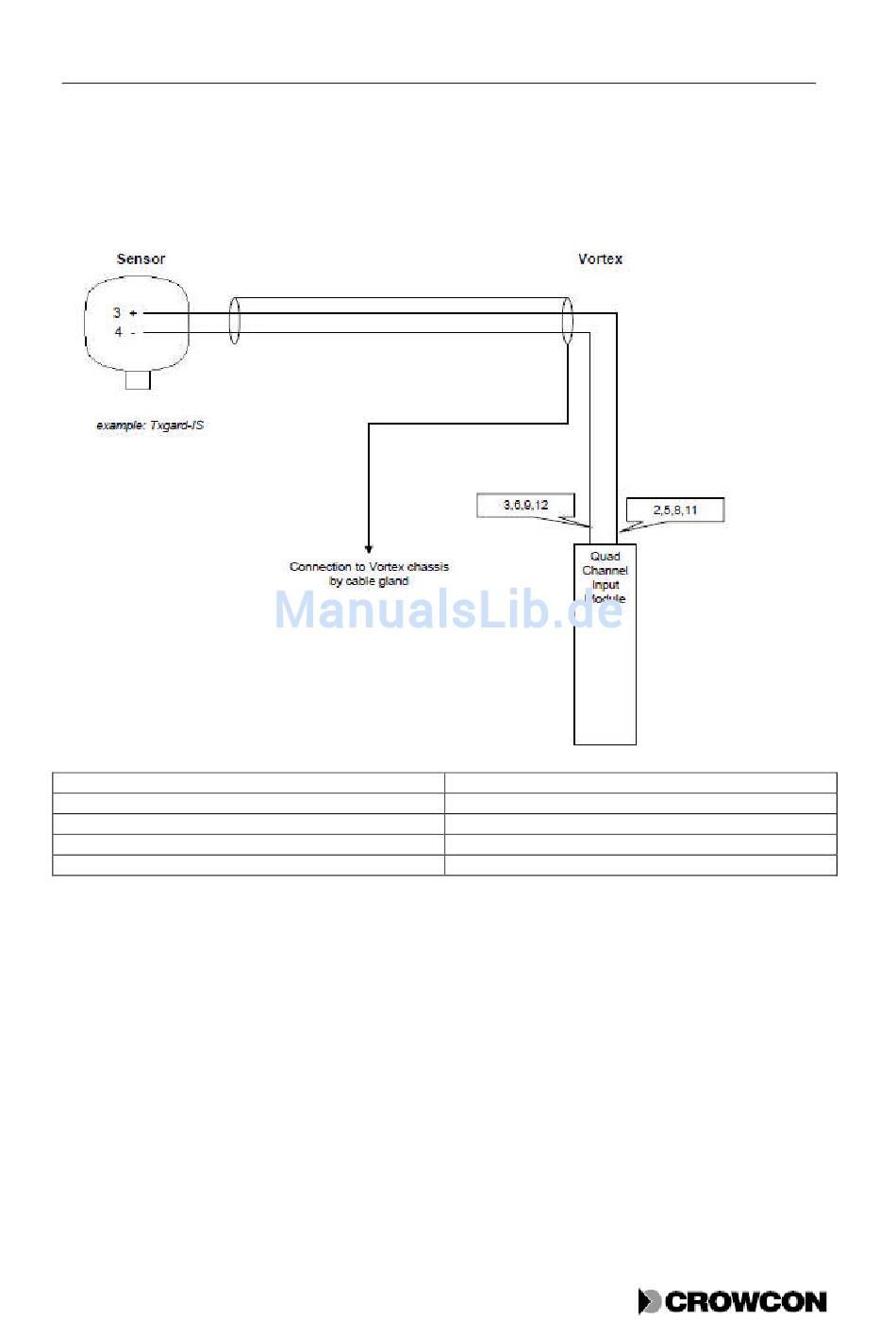

Sensoranschluss an Vortex ohne Barriere oder Isolator.
Sensor
Vortex
Example: Txgard-IS
Connection to Vortex Chassis by cable gland
Quad channel input module
Sensor
Vortex
Beispiel: Txgard-IS
Anschluss an Vortex Chassis über Kabeldurchführung
Vierkanaleingangsmodul
