VORTEX TECHNICAL
4.3 Die Busschiene und elektrische Anschlüsse
Die Vortexmodule (ausgenommen des Anzeigemoduls und den Stromversorgungsteilen) sind auf
einer Busschiene angebracht, die als Festplatte fungiert und die erforderliche Stromversorgung der
und Kommunikation mit den Modulen übernimmt, siehe Abbildung 4: Aufbaudetails der Busschiene.
Die Bus-Leiterplatte befindet sich auf einer DIN Schiene und bildet somit die Baugruppe der
Busschiene.
Das Knotensteuermodul, die Vierkanaleingangsmodule und die Relaisausgangsmodul haben Stecker,
die in die Buchsen auf der Bus-PCB passen, sowie Klammern zur Befestigung auf der DIN Schiene.
Abbildung 1 zeigt, wie die Module auf der Busschiene angeordnet sind. Die Anweisungen zu
Montage und Demontage der Module auf der Schiene finden Sie in Abschnitt 7.8.
Die Busschiene erhält Gleichstrom von dem Stromüberwachungsmodul über ein 2-poliges Kabel, das
an der Klemme JP1 auf dem Bus angeschlossen ist, wobei Pin 1 der JP1 für den positiven Anschluss
verwendet wird.
Es können zwei Busschienen in dem gleichen Schaltschrank über ein 10-poliges Busverbindungs-
Flachbandkabel verbunden werden. Durch die Verwendung von zwei Busschienen kann die maximale
Anzahl von Modulen in einem Vortex System verbunden werden. Ein Vortex Standardgehäuse bietet
nur eine Busschiene.

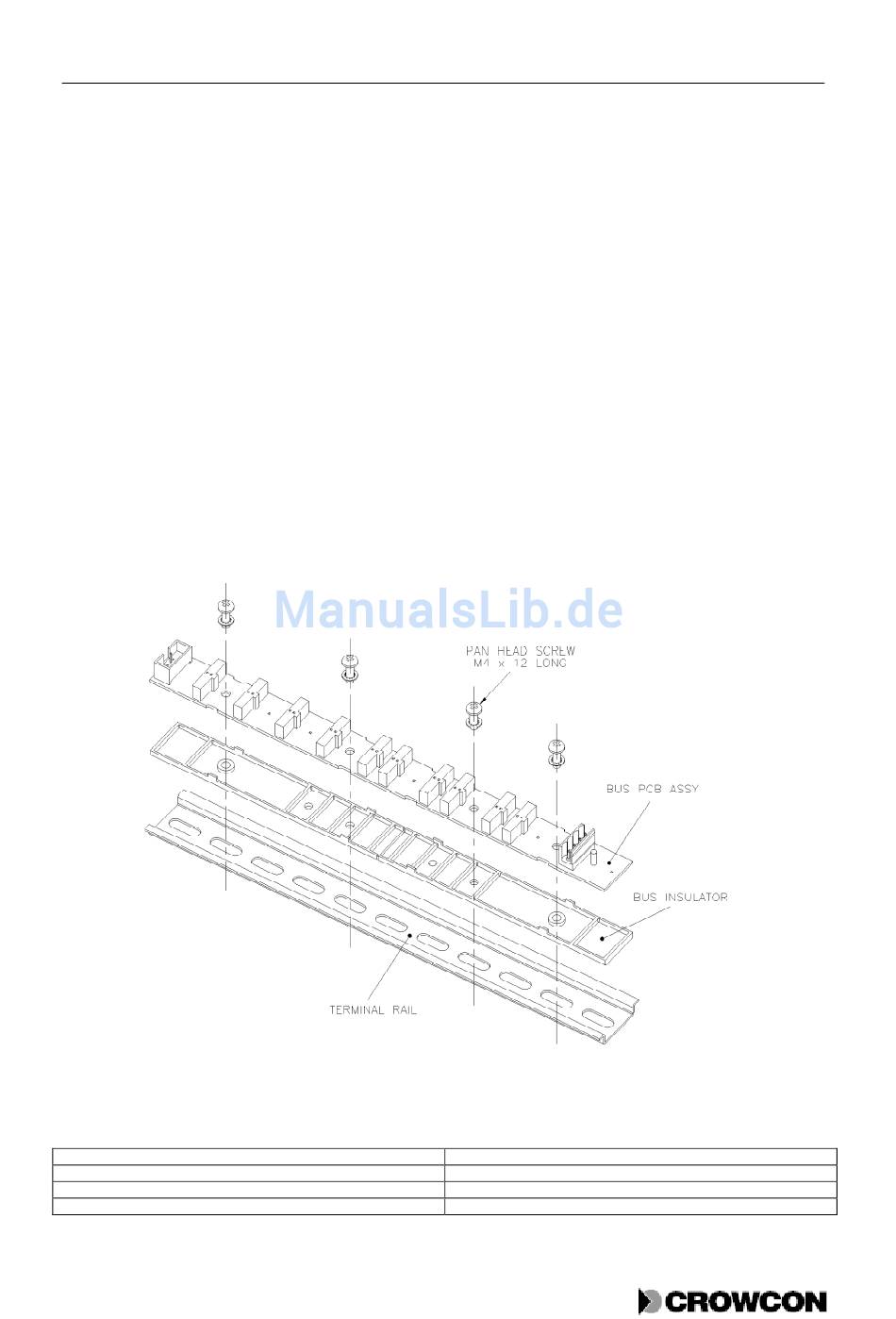

Abbildung 4: Aufbaudetails der Busschiene
PAN HEAD SCREW M4 x 12 LONG
FLACHKOPFSCHRAUBE M4 x 12 LANG
BUS PCB ASSY
BUS-PCB BAUGRUPPE
BUS INSULATOR
BUS ISOLATIONSSCHIENE
TERMINAL RAIL
KLEMMENSCHIENE
27
