Vortex Handbuch
INSTALLATION
EXTERNAL EARTH TYP BOTH SIDES
4x CLEARANCE FOR M5 OR 1/4" BOLTS
3.4 Installation eines nicht konfigurierten Vortex Systems
3.4.1 Allgemein
Dieser Abschnitt beschreibt die ersten Schritte zur Installation eines nicht vorkonfigurierten Vortex
Systems, das Sie für Ihre vorhandenen Detektoren konfigurieren müssen.
Er ist auch zu beachten, wenn Sie ein bestehendes System neu konfigurieren möchten, zum Beispiel,
wenn Sie neue Detektoren oder Warngeräte installieren, wenn Sie neue Vierkanaleingangsmodule
oder Relaisausgangsmodule in Ihr System einbauen oder diese tauschen.
1. Vergewissern Sie sich, dass die vorhandene Stromversorgung für das System geeignet ist
(siehe Abschnitt 4.3 und Tabelle 16 auf Seite 36). Wenn Ihr Netzversorgungsgerät mit einem
Spannungsschalter ausgestattet ist, stellen Sie ihn auf die richtige Position für Ihre
Netzversorgung.
2. Für die Stromversorgung des Systems muss ein Schutzschalter vorhanden sein, der den
Vorschriften entspricht. Siehe Abschnitt 3,7.
3. Bringen Sie das Gehäuse oder den Schrank in seiner endgültigen Position an. Beachten Sie
hierbei auch Punkte wie Standort, Verkabelung und Erdung, wie in den Abschnitten 3.6 und
5.2 sowie in Anhang F erörtert. Ein Standardgehäuse wird mithilfe von Schrauben durch die
zwei oberen Aufhängösen an der Wand montiert. Zwei weitere Schrauben durch die unteren
beiden Aufhängösen fixieren es an der Wand.

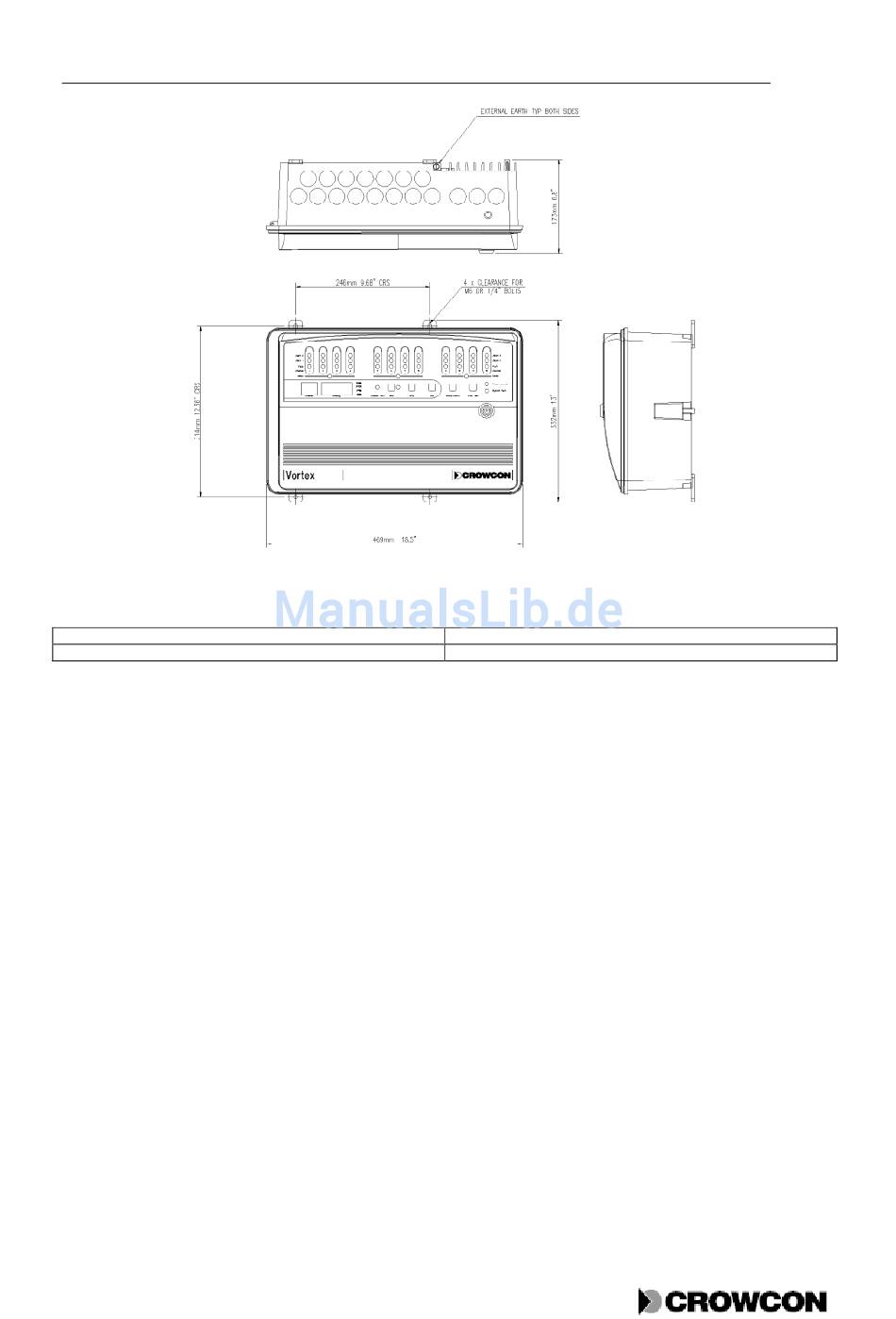

Abbildung 2: Vortex System in Standardgehäuse
16
EXTERNE ERDUNG, NORM. AUF BEIDEN SEITEN
4x FREIMASS FÜR M5 ODER 1/4" SCHRAUBEN
