Vortex Handbuch
APPENDICES

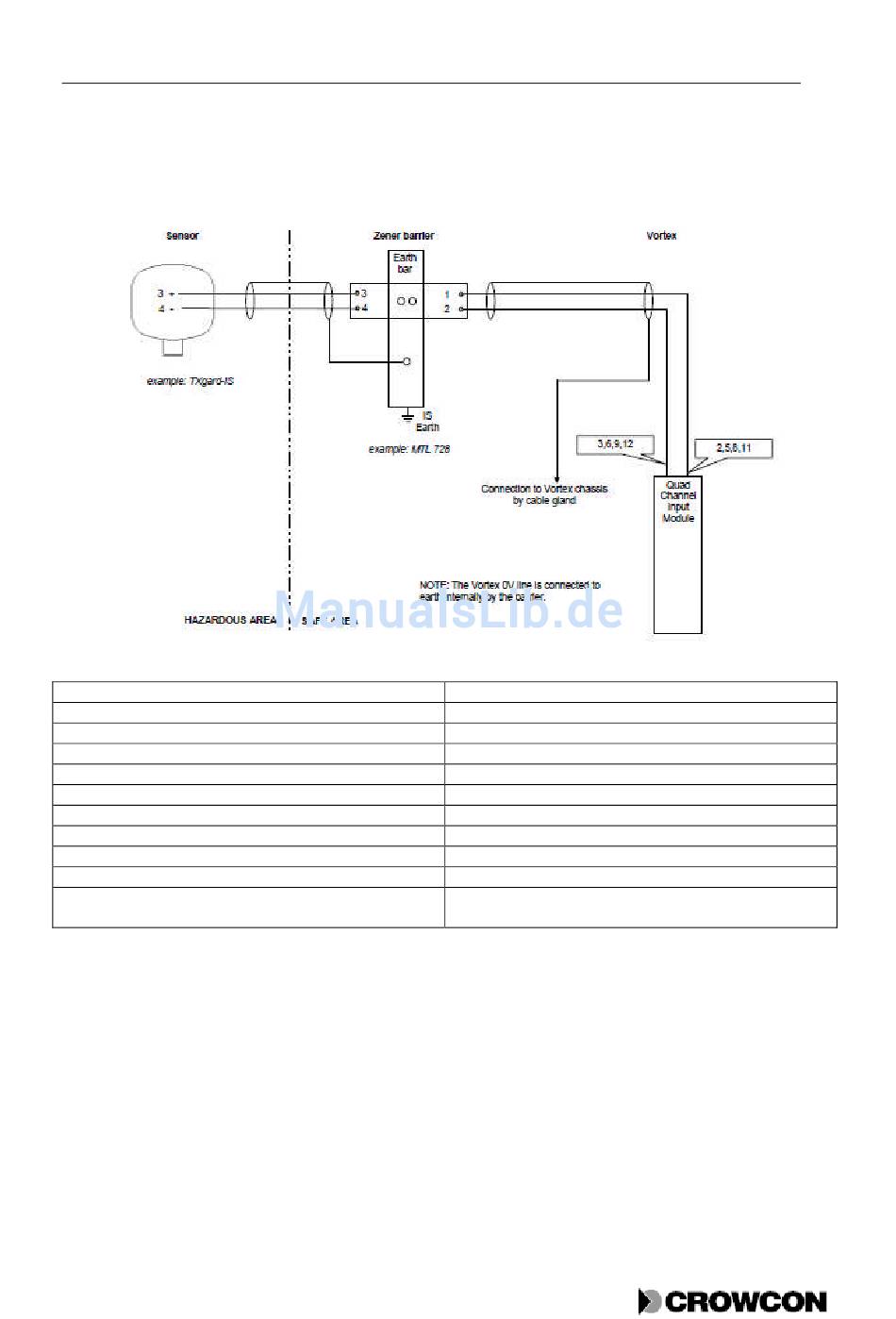

Diagramm 4A
Gassensoranschluss an Vortex über eine Zenerbarriere.
Sensor
Zener barrier
Vortex
Example: Txgard-IS
Earth
Example: MTL 728
Connection to Vortex Chassis by cable gland
Quad channel input module
HAZARDOUS AREA
SAFE AREA
NOTE: The vortex 0V line is connected to earth
internally by the barrier.
Sensor
Zenerbarriere
Vortex
Beispiel: Txgard-IS
Erde
Beispiel: MTL 728
Anschluss an Vortex Chassis über Kabeldurchführung
Vierkanaleingangsmodul
GEFÄHRDETER BEREICH
SICHERER BEREICH
HINWEIS: Die 0V Leitung des Vortex ist über die
Barriere intern an die Erde angeschlossen.
84
Anhang F
