4.4 Vierkanaleingangsmodul
4.4.1 Funktionen des Vierkanaleingangsmoduls
Jedes Vierkanaleingangsmodul wird zur Stromversorgung und Überwachung von bis zu 4 Detektoren
verwended. Eine Liste der verfügbaren Crowcon Detektoren finden Sie in Anhang D.
Der erste Kanal jedes Vierkanaleingangsmoduls kann mit einem Gasdetektor oder maximal 20
zusammengeschalteten, herkömmlichen, schleifengespeisten Feuerdetektoren und Handfeuermeldern
verbunden werden. Die restlichen Kanäle können nur mit 4-20mA Geräten verwendet werden.
Abbildung 5 bietet einen allgemeinen Überblick über das Vierkanaleingangsmodul. Abbildung 18
(Anhang B) zeigt die elektrischen Anschlüsse zwischen dem Vierkanaleingangsmodul und den
Detektoren.
Die Detektoren werden an die Eingangsklemmen 1, 2, 3 und 4 angeschlossen und sind in Abbildung 5
mit den Buchstaben A bis D gekennzeichnet.
INPUT 1 (A)
INPUT 2 (B)
INPUT 3 (C)
INPUT 4 (D)

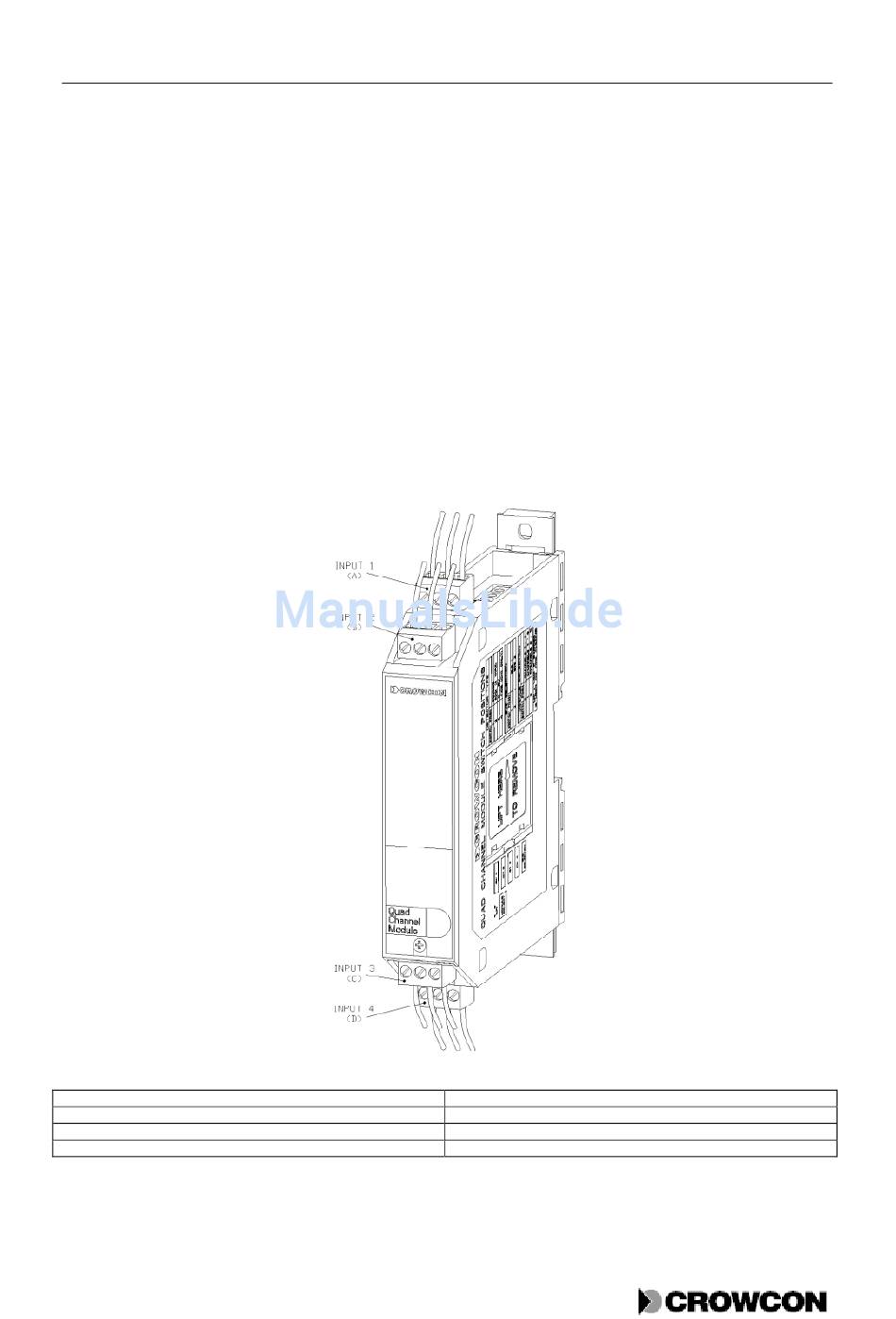

Abbildung 5: Vierkanaleingangsmodul
28
Technische Informationen
EINGANG 1 (A)
EINGANG 2 (B)
EINGANG 3 (C)
EINGANG 4 (D)
