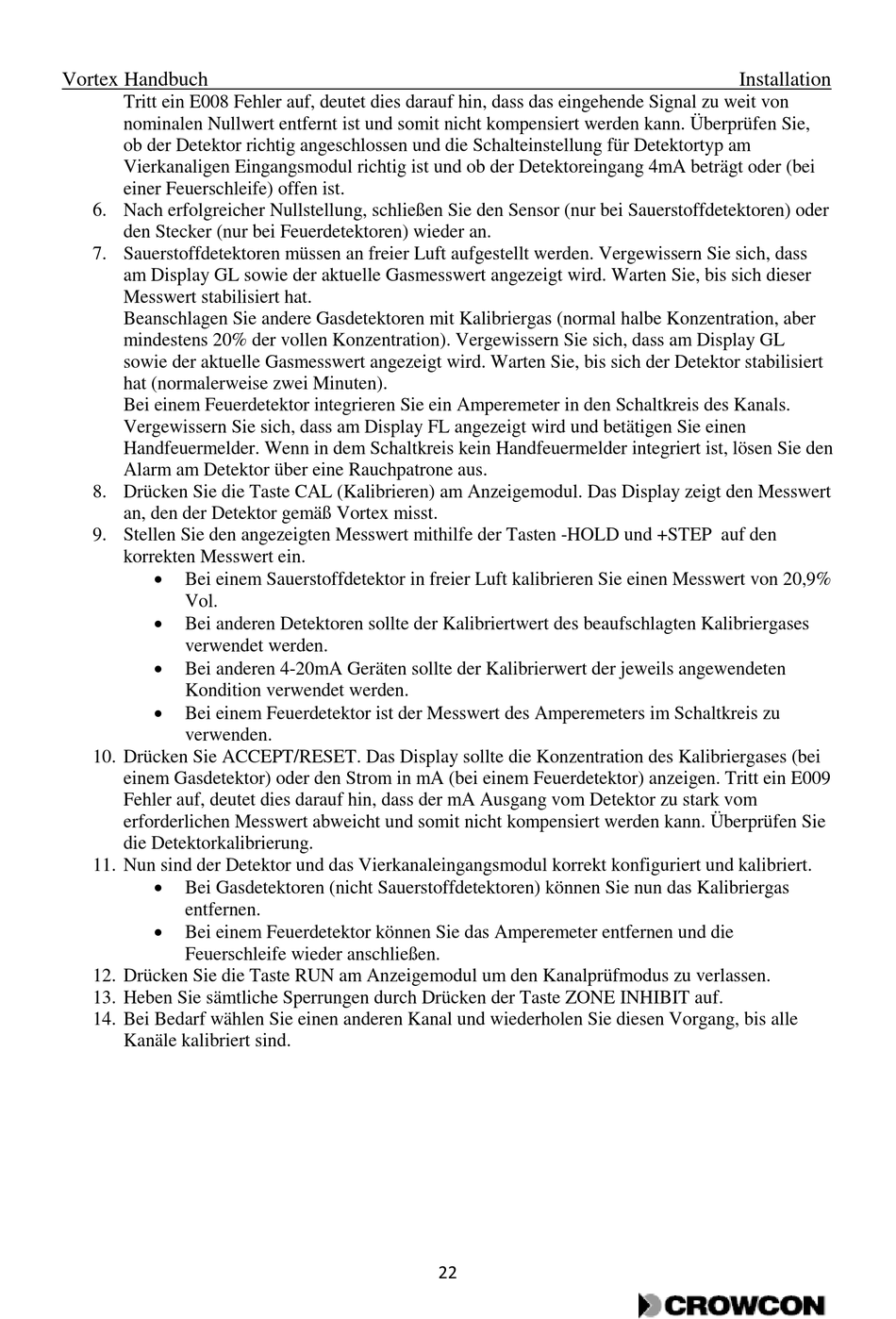

Vortex Handbuch
Tritt ein E008 Fehler auf, deutet dies darauf hin, dass das eingehende Signal zu weit von
nominalen Nullwert entfernt ist und somit nicht kompensiert werden kann. Überprüfen Sie,
ob der Detektor richtig angeschlossen und die Schalteinstellung für Detektortyp am
Vierkanaligen Eingangsmodul richtig ist und ob der Detektoreingang 4mA beträgt oder (bei
einer Feuerschleife) offen ist.
6. Nach erfolgreicher Nullstellung, schließen Sie den Sensor (nur bei Sauerstoffdetektoren) oder
den Stecker (nur bei Feuerdetektoren) wieder an.
7. Sauerstoffdetektoren müssen an freier Luft aufgestellt werden. Vergewissern Sie sich, dass
am Display GL sowie der aktuelle Gasmesswert angezeigt wird. Warten Sie, bis sich dieser
Messwert stabilisiert hat.
Beanschlagen Sie andere Gasdetektoren mit Kalibriergas (normal halbe Konzentration, aber
mindestens 20% der vollen Konzentration). Vergewissern Sie sich, dass am Display GL
sowie der aktuelle Gasmesswert angezeigt wird. Warten Sie, bis sich der Detektor stabilisiert
hat (normalerweise zwei Minuten).
Bei einem Feuerdetektor integrieren Sie ein Amperemeter in den Schaltkreis des Kanals.
Vergewissern Sie sich, dass am Display FL angezeigt wird und betätigen Sie einen
Handfeuermelder. Wenn in dem Schaltkreis kein Handfeuermelder integriert ist, lösen Sie den
Alarm am Detektor über eine Rauchpatrone aus.
8. Drücken Sie die Taste CAL (Kalibrieren) am Anzeigemodul. Das Display zeigt den Messwert
an, den der Detektor gemäß Vortex misst.
9. Stellen Sie den angezeigten Messwert mithilfe der Tasten -HOLD und +STEP auf den
korrekten Messwert ein.
Bei einem Sauerstoffdetektor in freier Luft kalibrieren Sie einen Messwert von 20,9%
Vol.
Bei anderen Detektoren sollte der Kalibriertwert des beaufschlagten Kalibriergases
verwendet werden.
Bei anderen 4-20mA Geräten sollte der Kalibrierwert der jeweils angewendeten
Kondition verwendet werden.
Bei einem Feuerdetektor ist der Messwert des Amperemeters im Schaltkreis zu
verwenden.
10. Drücken Sie ACCEPT/RESET. Das Display sollte die Konzentration des Kalibriergases (bei
einem Gasdetektor) oder den Strom in mA (bei einem Feuerdetektor) anzeigen. Tritt ein E009
Fehler auf, deutet dies darauf hin, dass der mA Ausgang vom Detektor zu stark vom
erforderlichen Messwert abweicht und somit nicht kompensiert werden kann. Überprüfen Sie
die Detektorkalibrierung.
11. Nun sind der Detektor und das Vierkanaleingangsmodul korrekt konfiguriert und kalibriert.
Bei Gasdetektoren (nicht Sauerstoffdetektoren) können Sie nun das Kalibriergas
entfernen.
Bei einem Feuerdetektor können Sie das Amperemeter entfernen und die
Feuerschleife wieder anschließen.
12. Drücken Sie die Taste RUN am Anzeigemodul um den Kanalprüfmodus zu verlassen.
13. Heben Sie sämtliche Sperrungen durch Drücken der Taste ZONE INHIBIT auf.
14. Bei Bedarf wählen Sie einen anderen Kanal und wiederholen Sie diesen Vorgang, bis alle
Kanäle kalibriert sind.
22
Installation
