Wartung

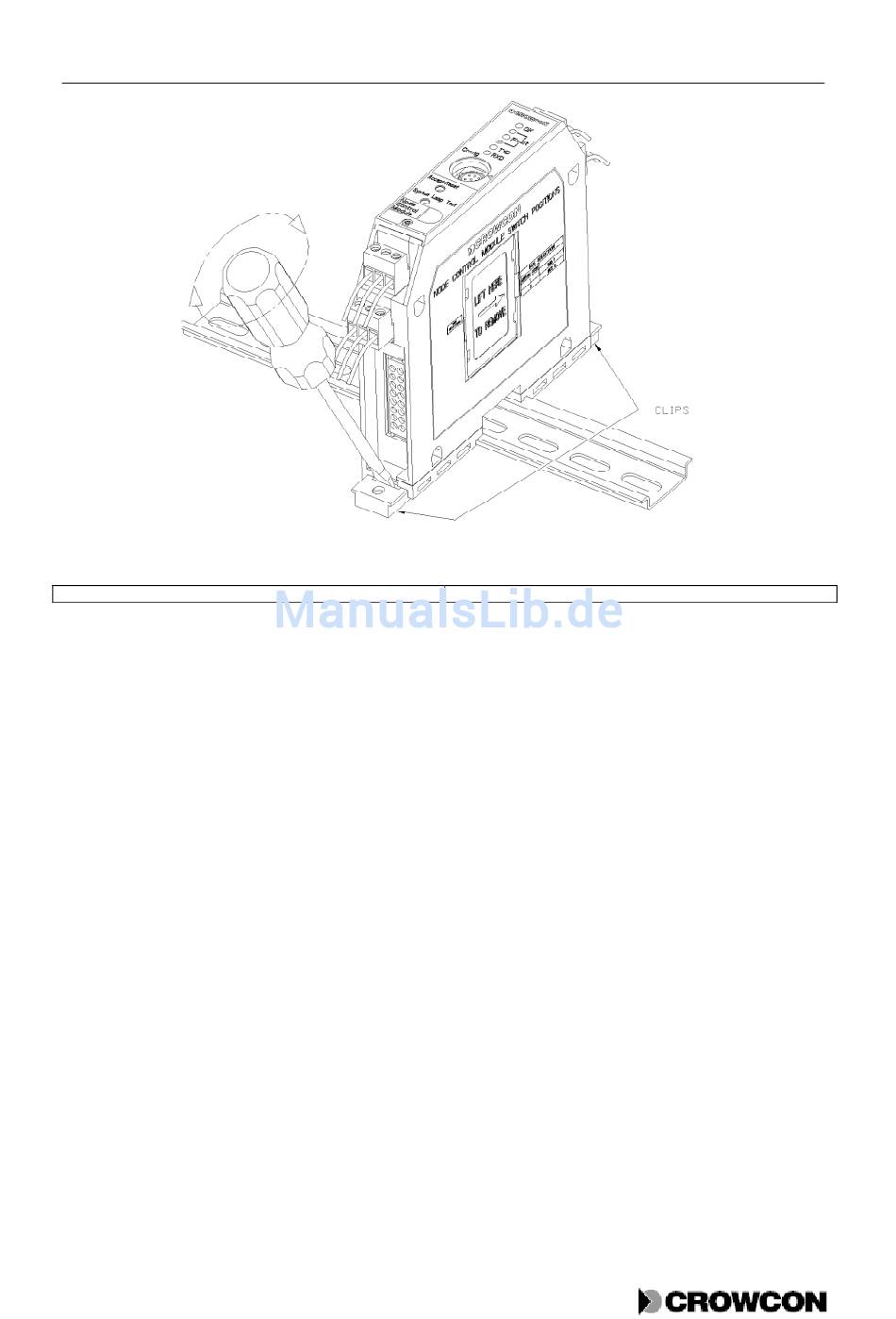

Abbildung 14: Modul auf DIN Schiene und Vorgehen zur Demontage
CLIPS
7.9
Austausch der Batterien
Zum Austausch der Batterien an einem Vortex DIN, Vortex Rack oder Vortex Panel Gerät, trennen
Sie lediglich die alten Batterien vom Stromüberwachungsmodul und stecken Sie die neuen Batterien
an. Hierzu ist es nicht erforderlich, die Stromversorgung zu trennen.
Zum Austausch der Batterien an einem Vortex in einem Standardgehäuse, befolgen Sie untenstehende
Anweisungen. Die Notstrombatterien können ausgetauscht werden, ohne dass die Stromversorgung
ausgeschaltet werden müsste.
1. Lösen Sie die Verbindung der Batterie an der Buchse oben rechts am
Stromüberwachungsmodul (siehe Abbildung 11, Seite 35).
2. Lösen Sie die beiden großen Schrauben in der Mitte des Stromüberwachungsmoduls und
ziehen Sie das Modul vorsichtig heraus, ohne eines der anderen Kabel zu lösen (siehe
Abbildung 15).
3. Lösen Sie die drei Schrauben der Metallhalterung auf der Vorderseite des Batteriefachs.
Entnehmen Sie die Halterung.
4. Tauschen Sie die Batterien aus. Schieben Sie die Sicherung in den Bereich rechts neben den
Batterien und vergewissern Sie sich, dass die Anschlussdrähte zum
Stromüberwachungsmodul oben herausragen.
5. Schrauben Sie die Halterung und das Stromüberwachungsmodul wieder fest.
6. Schließen Sie die Batterien an dem Stromüberwachungsmodul an.
KLAMMERN
63
Vortex Handbuch
