Anhang B
APPENDICES
ANHANG B:
ELEKTRISCHE VERBINDUNGEN

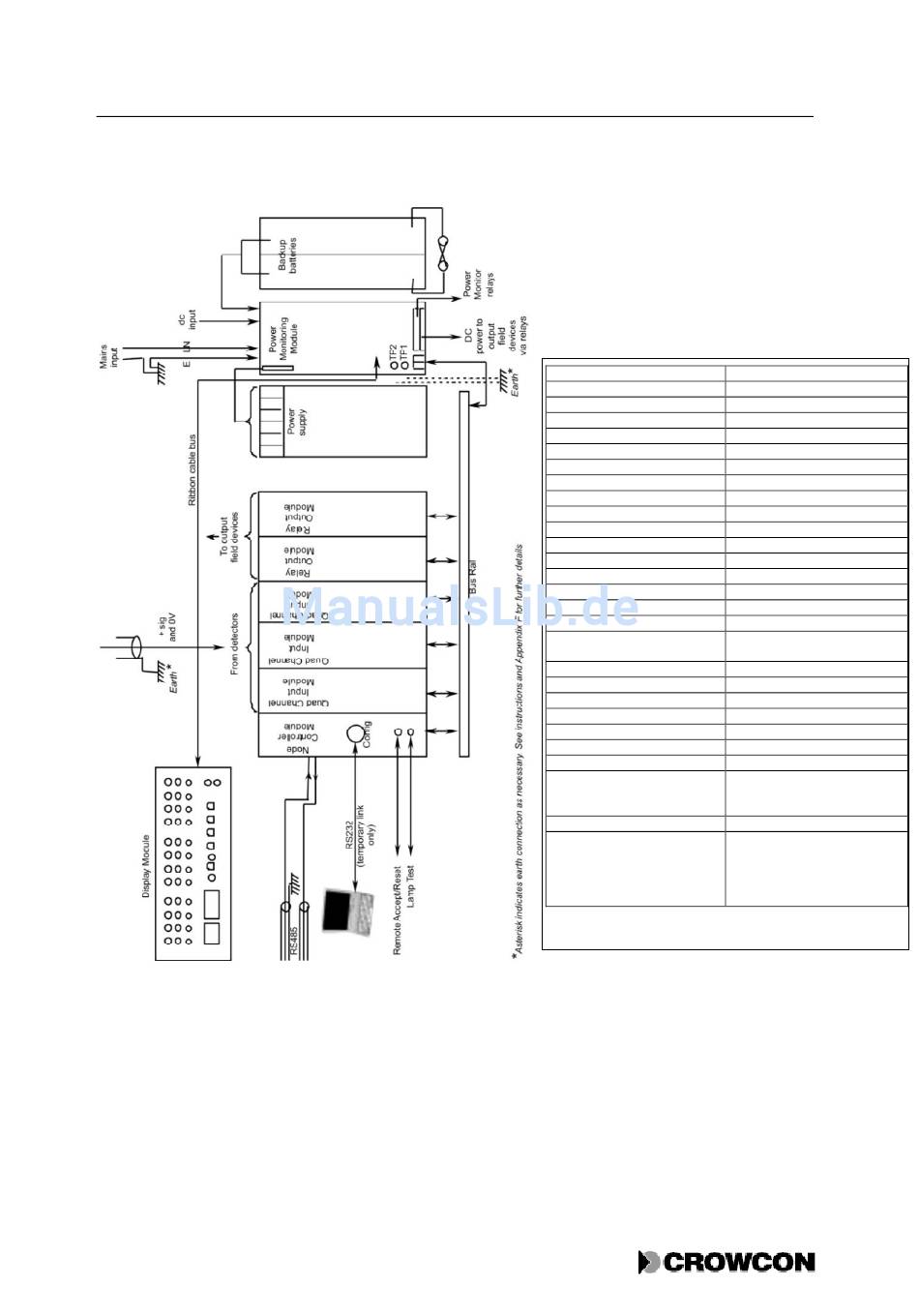

Abbildung 16: Verbindungsschema für das Vortex System
Display Module
Earth
+ sig and 0V
Ribbon cable bus
Mains input
E
LN
Dc input
From detectors
To output field devices
RS485
Node controller module
Quad channel input module
Relay output module
Power supply
Power monitoring module
Backup batteries
RS232 (temporary link only)
Config
TP1
TP2
Remote Accept/Reset
Lamptest
Bus rail
Earth
DC power to output field
devices via relays
Power monitor relays
*Asterisk indicates earth
connection as necessary. See
instructions and Appendix F
for further details
67
Vortex Handbuch
Anzeigemodul
Erde
+ Sig und 0V
Flachbandkabelbus
Netzeingang
E
LTG
DC Eingang
Von den Detektoren
Zu den Ausgangsfeldgeräten
RS485
Knotensteuermodul
Vierkanaleingangsmodul
Relaisausgangsmodul
Stromversorgung
Stromüberwachungseinheit
Notstrombatterien
RS232 (nur temporäre
Verbindung)
Konfiguration
TP1
TP2
Fernsteuerung Accept/Reset
Lampenprüfung
Busschiene
Erde
DC Strom zu
Ausgangsfeldgeräten über
Relais
Stromüberwachungsrelais
* Der Stern kennzeichnet den
Erdungsanschluss, je nach
Bedarf. Weitere Details siehe
Anweisungen und Anhang F.
