Bedienungsanleitung
Verkabelung über getrenntes Telefonkabel
Normalerweise wird als Anschluß zwischen dem Notruftelefon und der Telefonleitung
ein getrenntes Telefonkabel (4 x 0,6 mm) benutzt. Ein getrennt verlegtes Kabel ergibt oft
eine bessere Sprachqualität und weniger Störungen.
Zur Betriebssicherheit sollten am oberen und unterem Ende des Kabels entsprechende
Zugentlastung angebracht werden. Diese fi nden Sie in dem getrennt zu bestellenden
Montagesatz (siehe auch Zubehör).
Bitte beachten!
Vergewissern Sie sich, dass das Kabel nicht zwischen Aufzug, und Schachtwand
zerrissen, eingeklemmt oder aufgerieben werden kann.
Verkabelung über getrenntes Flachbandkabel
Sollten Sie ein Flachbandkabel (siehe auch Zubehör) verwenden, benutzen Sie ebenfalls
eine entsprechende Zugentlastung für das Kabel. Diese fi nden Sie in dem getrennt zu
bestellende Montagesatz (siehe auch Zubehör).
1. Vergewissern Sie sich, dass das verlegte Kabel eine ausreichende Reserve bis zum
Telefonanschluß hat.
2. Befestigen Sie das Kabel auf eine sichere Art und Weise bis es die Wand des Aufzugs-
schachtes erreicht.
3. Befestigen Sie das Kabel mit einer Zugentlastung gemäß dem Bild auf dieser Seite.
4. Schrauben Sie die Zugentlastung unter der Aufzugskabine fest und befestigen Sie das
Kabel in der Halterung. Eventuell kann das Kabel auch an einer passenden Querstrebe
der Aufzugskabine befestigt werden.
5. Verlegen Sie das Kabel bis zum Notruftelefon und schließen Sie die Leitungen an den
Zum Maschinenraum
Zugentlastung
Zugentlastung

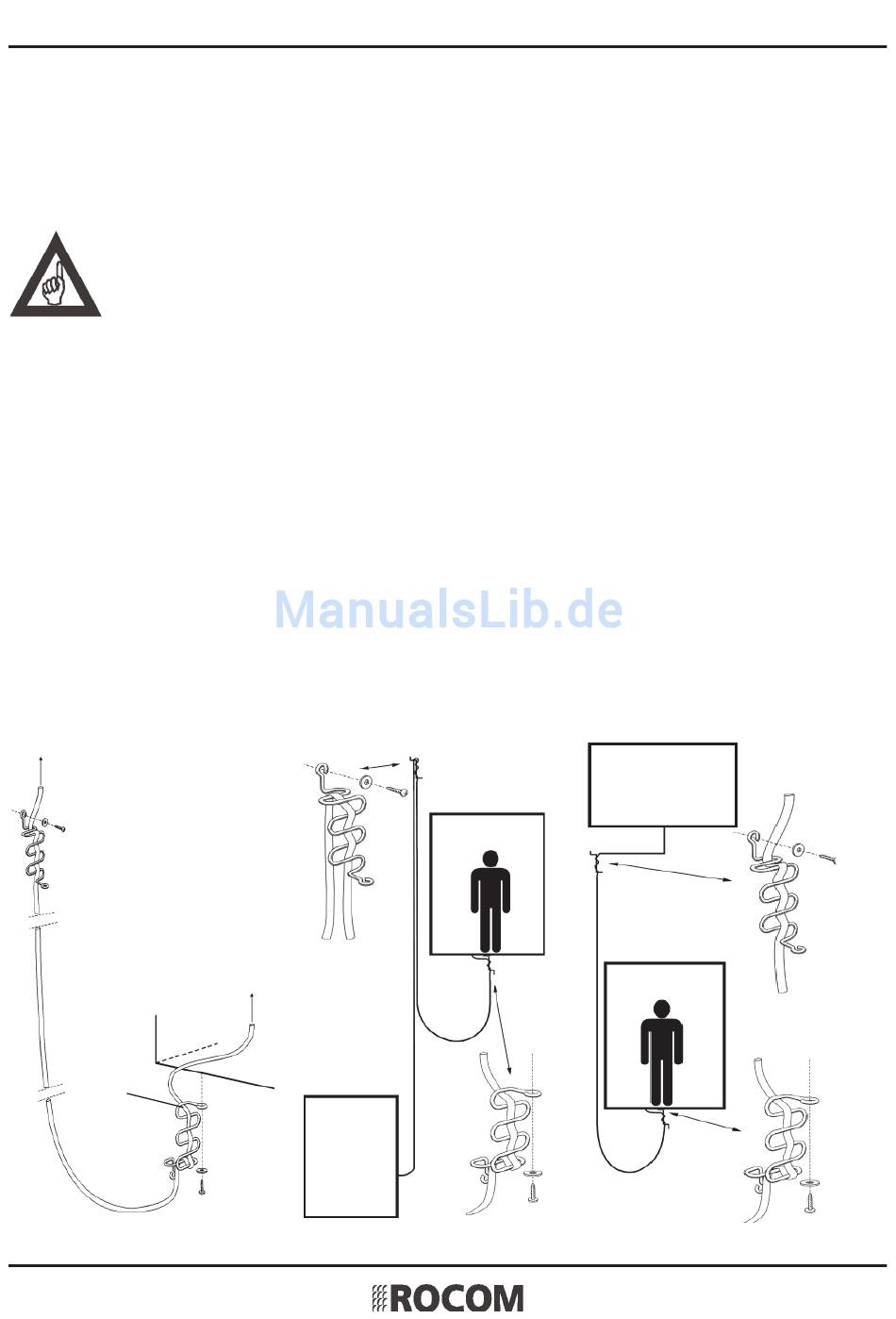

EC II FLEX Verlegung eines getrennten Telefonkabels.
Seite 16
Hydraulischer Aufzug
Zum
Notruf-
telefon
ECII FLEX
Ausgabe 4.01
Aufzug
