Einstellung Ventilatorrad
Das Ventilatorrad läßt sich in jeder
gewünschten Stellung auf der
Motorwelle arretieren.
Voraussetzung für die Erzielung eines
hohen Rutschmoments ist immer eine
saubere und fettfreie Oberfläche aller
ineinander zu fügenden Teile.
Abnehmen des Ventilatorrades
Hinweis:
Vor dem Abnehmen des Ventilator-
rades muss eine Markierung auf der
Welle angebracht werden, damit bei
Wiedermontage das Rad in derselben
Position steht. Eine axiale Vers-
chiebung des Rades auf der Welle
kann eine Senkung des Wirkungs-
grades und damit eine verminderte
Luftleistung zur Folge haben.

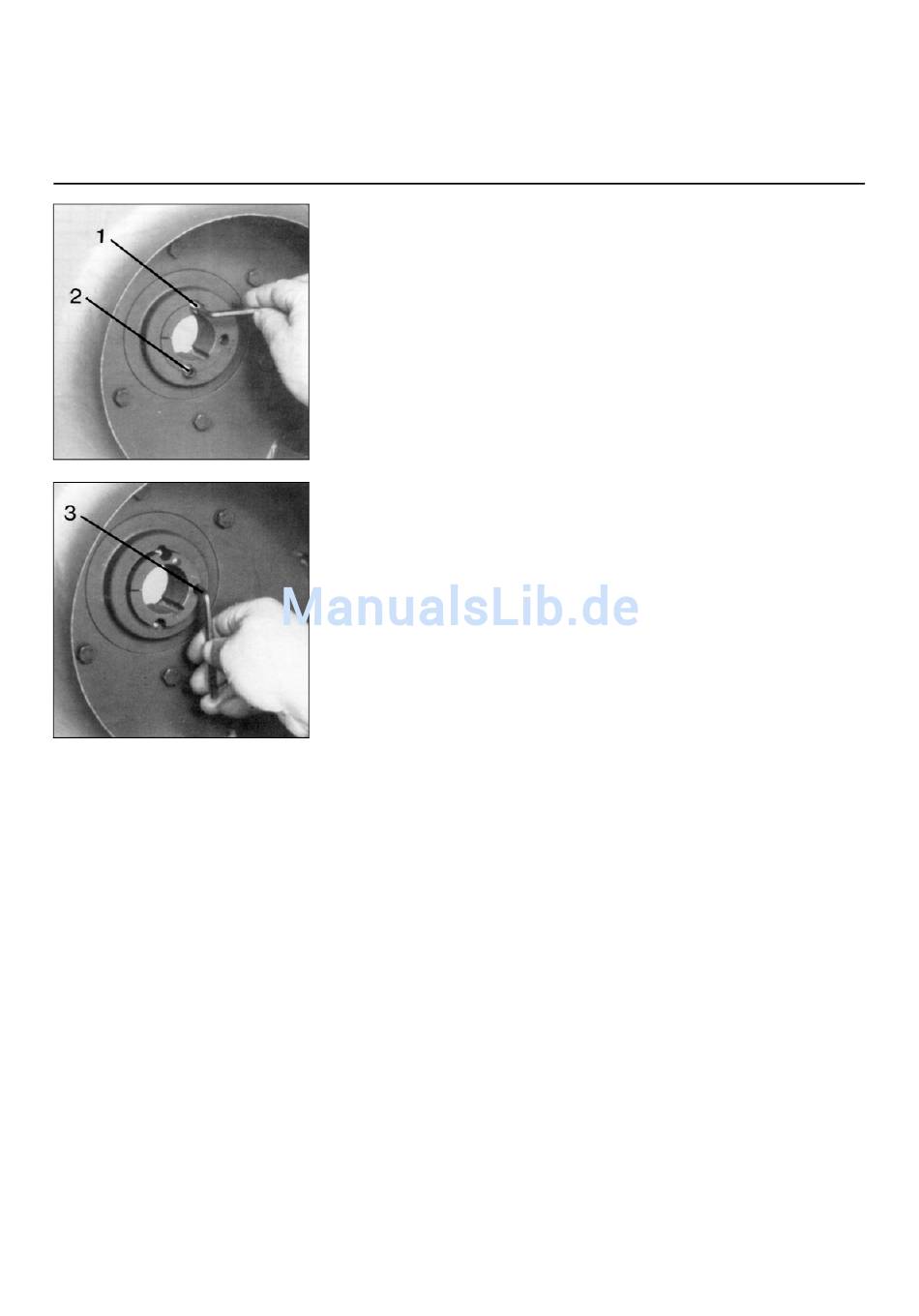

Zum Abnehmen des Rades Schrauben
(Pos. 1 und 2) herausnehmen, eine
davon als Abdruckschraube in das Loch
mit halbem Gewinde (Pos. 3) in der
Buchse einschrauben und anziehen.
Hierdurch wird die Buchse gelöst. Die
locker gewordene Scheibeneinheit ohne
Schlag und ohne Beschädigung von
Hand abnehmen.
09/2011 - Art. Nr. 4200 1035 0500A
Montage des Ventilatorrades
- Alle blanken Oberflächen säubern und
entfetten.
- Scheibe und Buchsen ineinanderset-
zen, Löcher auf Deckung bringen.
- Die beiden gegenüberliegenden
Schrauben (Pos. 1 und 2) ausrichten
und gleichmäßig fest anziehen.
Folgende Anzugsmomente müssen
eingehalten werden:
SM 16, Buchsen-Nr.1615 - Naben-
bohrung 28 :
Anzugsmoment 20 Nm.
SM 20, Buchsen-Nr. 2012 - Naben-
bohrung 38 und 42 mm:
Anzugsmoment 30 Nm .
SM 25, Buchsen-Nr. 2517 - Naben-
bohrung 42 und 48 mm:
Anzugsmoment: 50 Nm .
SM30 Buchsen Nr.3030 - Naben-
bohrung 55 mm
Auszugsmoment: 90 Nm
47
