Montage
Gasstrecke

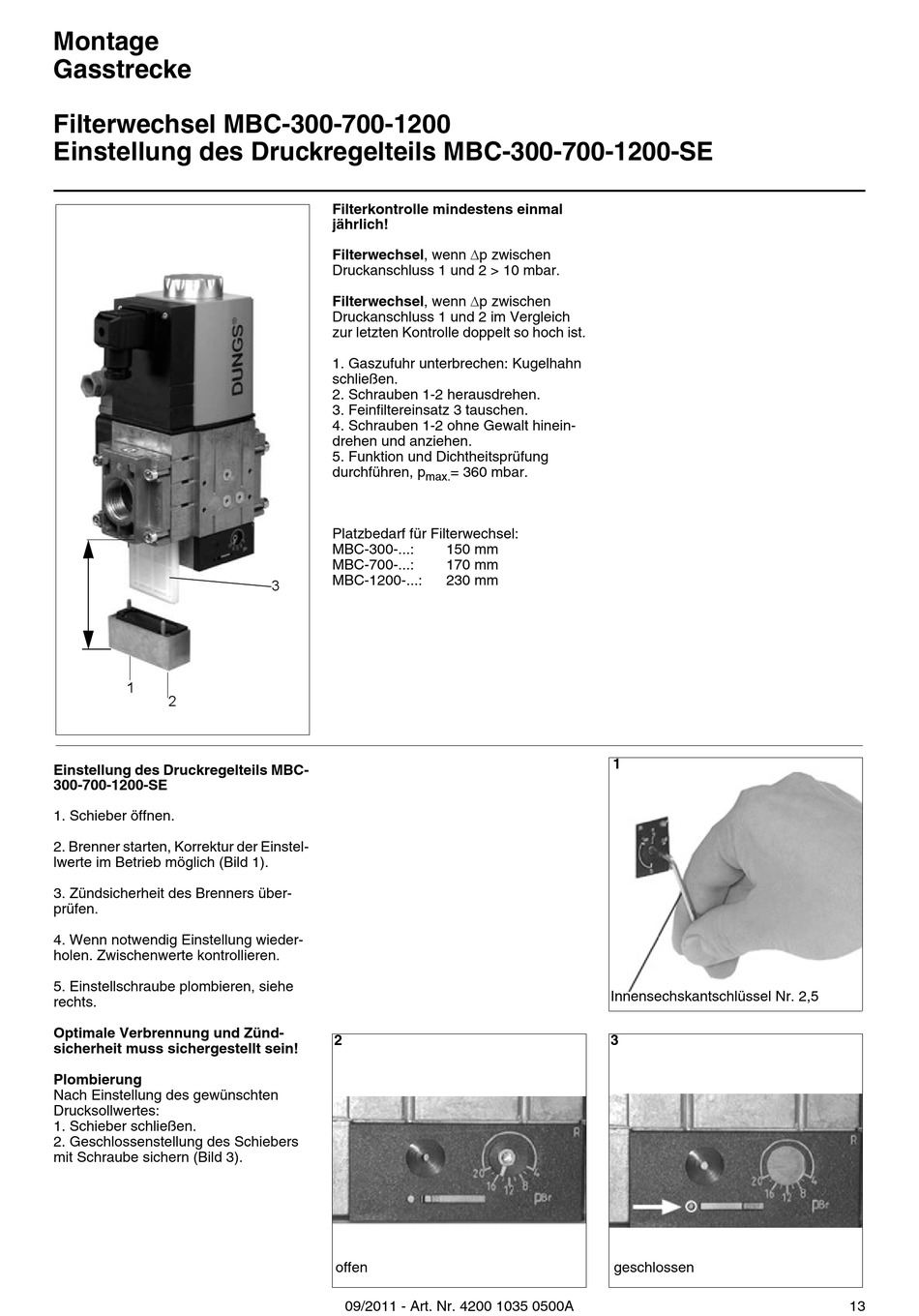

Filterwechsel MBC-300-700-1200
Einstellung des Druckregelteils MBC-300-700-1200-SE
1
2
Einstellung des Druckregelteils MBC-
300-700-1200-SE
1. Schieber öffnen.
2. Brenner starten, Korrektur der Einstel-
lwerte im Betrieb möglich (Bild 1).
3. Zündsicherheit des Brenners über-
prüfen.
4. Wenn notwendig Einstellung wieder-
holen. Zwischenwerte kontrollieren.
5. Einstellschraube plombieren, siehe
rechts.
Optimale Verbrennung und Zünd-
sicherheit muss sichergestellt sein!
Plombierung
Nach Einstellung des gewünschten
Drucksollwertes:
1. Schieber schließen.
2. Geschlossenstellung des Schiebers
mit Schraube sichern (Bild 3).
Filterkontrolle mindestens einmal
jährlich!
Filterwechsel, wenn p zwischen
Druckanschluss 1 und 2 > 10 mbar.
Filterwechsel, wenn p zwischen
Druckanschluss 1 und 2 im Vergleich
zur letzten Kontrolle doppelt so hoch ist.
1. Gaszufuhr unterbrechen: Kugelhahn
schließen.
2. Schrauben 1-2 herausdrehen.
3. Feinfiltereinsatz 3 tauschen.
4. Schrauben 1-2 ohne Gewalt hinein-
drehen und anziehen.
5. Funktion und Dichtheitsprüfung
durchführen, p
max.
Platzbedarf für Filterwechsel:
MBC-300-...:
MBC-700-...:
MBC-1200-...:
3
2
offen
09/2011 - Art. Nr. 4200 1035 0500A
= 360 mbar.
150 mm
170 mm
230 mm
1
Innensechskantschlüssel Nr. 2,5
3
geschlossen
13
