Inbetriebnahme
Flammenwächter

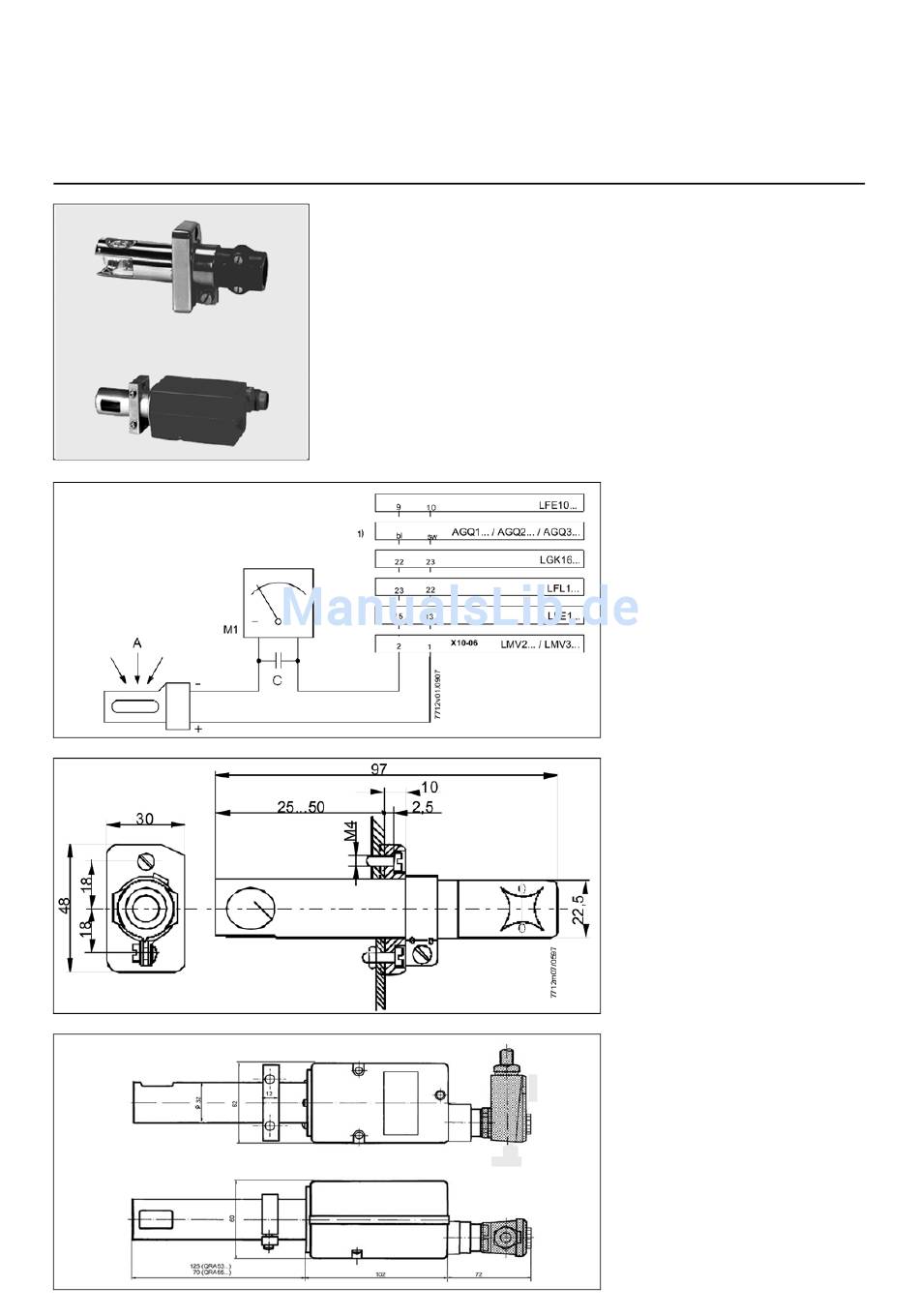

Messung des Stroms der Sonde
QRA2.
QRA5.
Messschaltung zur
Fühlerstrommessung
QRA2..., QRA10...,
QRA5... Serie D und
QRA5... Serie G
QRA2.
QRA5.
Flammenüberwachung mit UV-Fühler
Bei der Überwachungsmethode wird die
UV-Strahlung heißer Flammengase zur
Bildung des Flammensignals heran-
gezogen. Strahlungsdetektor ist eine
ständig unter Spannung liegende UV-
empfindliche Röhre mit zwei Elektroden,
die bei Beleuchtung mit Licht aus dem
190...270 nm-Bereich des Spektrums
zündet und damit einen Strom zum
Flammensignalverstärker bewirkt. Auf
nachglühende Schamottierung des
Feuerraums, Sonnenlicht, Tageslicht
oder Licht der Heizraumbeleuchtung
reagiert die UV-Röhre nicht. Die Leben-
sdauer der Röhre beträgt etwa 10000
09/2011 - Art. Nr. 4200 1035 0500A
Stunden bei Umgebungstemperaturen
bis 50°C; höhere Umgebungstempera-
turen verringern die Lebensdauer
beträchtlich.
Bei Brennern, die in Dauerbetrieb oder
intermittierendem Betrieb mehr als 24
Stunden ununterbrochen im Betrieb sein
können (z.B. Kesselfolgeschaltung),
oder bei Brennern, die an Dampfkesseln
betrieben werden, müssen mit dem
Feuerungsautomat LGK 16... und dem
dazugehörigen selbstüberwachenden
Flammenüberwachungskreis (QRA 5...)
ausgerüstet sein.
UV-Strommessung mit QRA 5
Um genaue UV-Strommessung durch-
führen zu können, empfehlen wir das
Prüfgerät KF 8832 zu verwenden. Bei
einer UV-Strommessung mit einem
normalen Meßgerät (Mikroampereme-
ter) empfehlen wir, die Messung gemäß
Abbildung durchzuführen. Dazu ist ein
entsptrechender Kondensator in die
Meßschaltung zu integrieren (Details
siehe Tabelle "Fühlerströme und Mess-
geräten").
Das Meßgerät zwischen Feuerungsau-
tomat und UV-Flammenfühler QRA 5...
anschließen (Klemme 22 (-) und 5 (+)).
Das Flammenfühlerstrommessgerät
KF8832 darf nicht im Dauerbetrieb
eingesetzt werden da während des
Messvorgangs die Selbstüberwachung
nicht gewährleistet ist.
Dabei auf richtige Polung achten!
Das Flammenfühlerstrommessgerät
KF8832 darf nicht im Dauerbetrieb
eingesetzt werden da während des
Messvorgangs die Selbstüberwa-
chung nicht gewährleistet ist.
Ausrichtung des UV-Fühlers QRA 5...
Der auf dem Fühlerrohr verschiebbare
Befestigungsflansch ermöglicht das
exakte Ausrichten des Fühlerfensters
zur Einfallsrichtung der UV-Strahlung.
Beachten Sie!
Die Klemme (22) muß immer geerdet
sein.
Reinigen des Fühlers
Das UV-Fühlerfenster muß in regel-
mäßigen Abständen auf Verschmutzung
überprüft und gereinigt werden. Das
Fühlerfenster muß staubfrei gehalten
werden. Bringt diese Maßnahme keinen
Erfolg, muß die Röhre ausgetauscht
werden.
