Montage
Gasstrecke

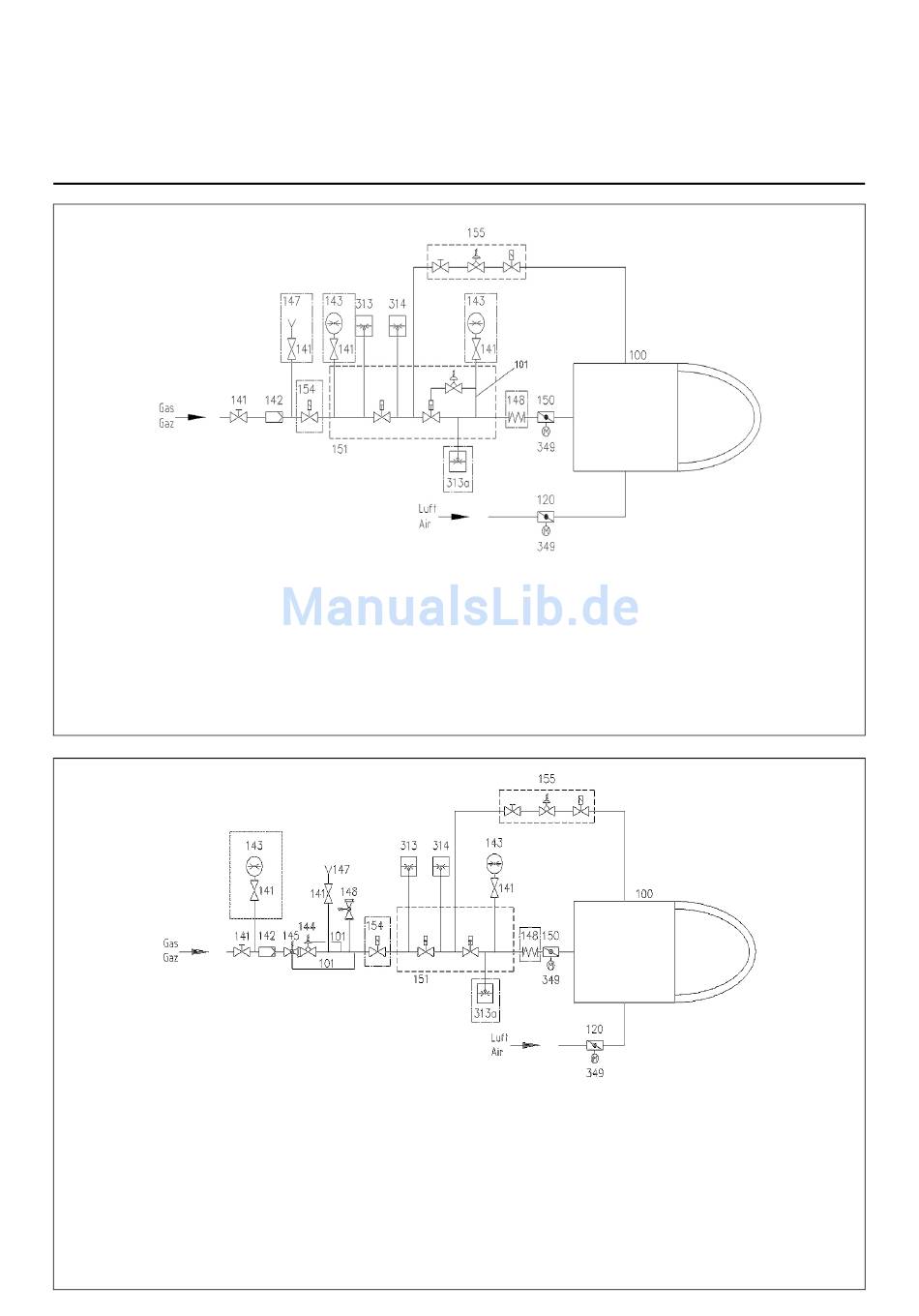

Prinzipieller Aufbau
Niederdruck
100 Brenner
101 Impulsleitung Gasdruck
120 Luftklappe
141 Kugelhahn
142 Gasfilter
150 Gasregelklappe
151 Gasdoppelventil mit integriertem Regler
(Darstellung System Siemens VGD)
155 Zündgaseinheit
313 Gasdruckwächter min.
Hochdruck
100 Brenner
101 Impulsleitung Gasdruck
120 Luftklappe
141 Kugelhahn
142 Gasfilter
144 Gasdruckregler
145 Sicherheits-Absperrventil (SAV)
148 Sicherheits-Abblaseventil (SBV)
150 Gasregelklappe
151 Gasdoppelventil bzw. 2 Einzelventile
155 Zündgaseinheit
313 Gasdruckwächter min.
10
314 Gasdruckwächter für Ventildichtekontrolle bzw.
Ventildichtheitskontrollgerät
349 Stellantrieb
Optionen gemäß länderspezifischen Anforderungen:
143 Manometer mit Druckknopfhahn
147 Prüfbrenner mit Druckknopfhahn
148 Kompensator
154 Gassicherheitsventil (zusätzlich)
313a Gasdruckwächter max.
314 Gasdruckwächter für Ventildichtekontrolle bzw.
Ventildichtheitskontrollgerät
349 Stellantrieb
Optionen gemäß länderspezifischen Anforderungen:
143 Manometer mit Druckknopfhahn
147 Prüfbrenner mit Druckknopfhahn
148 Kompensator
154 Gassicherheitsventil (zusätzlich)
313a Gasdruckwächter max.
09/2011 - Art. Nr. 4200 1035 0500A
