Montage
Hydraulik
Öldruckwächter
Typ
Einstell-
bereich
DSB 158 F ...
0-25 bar
20

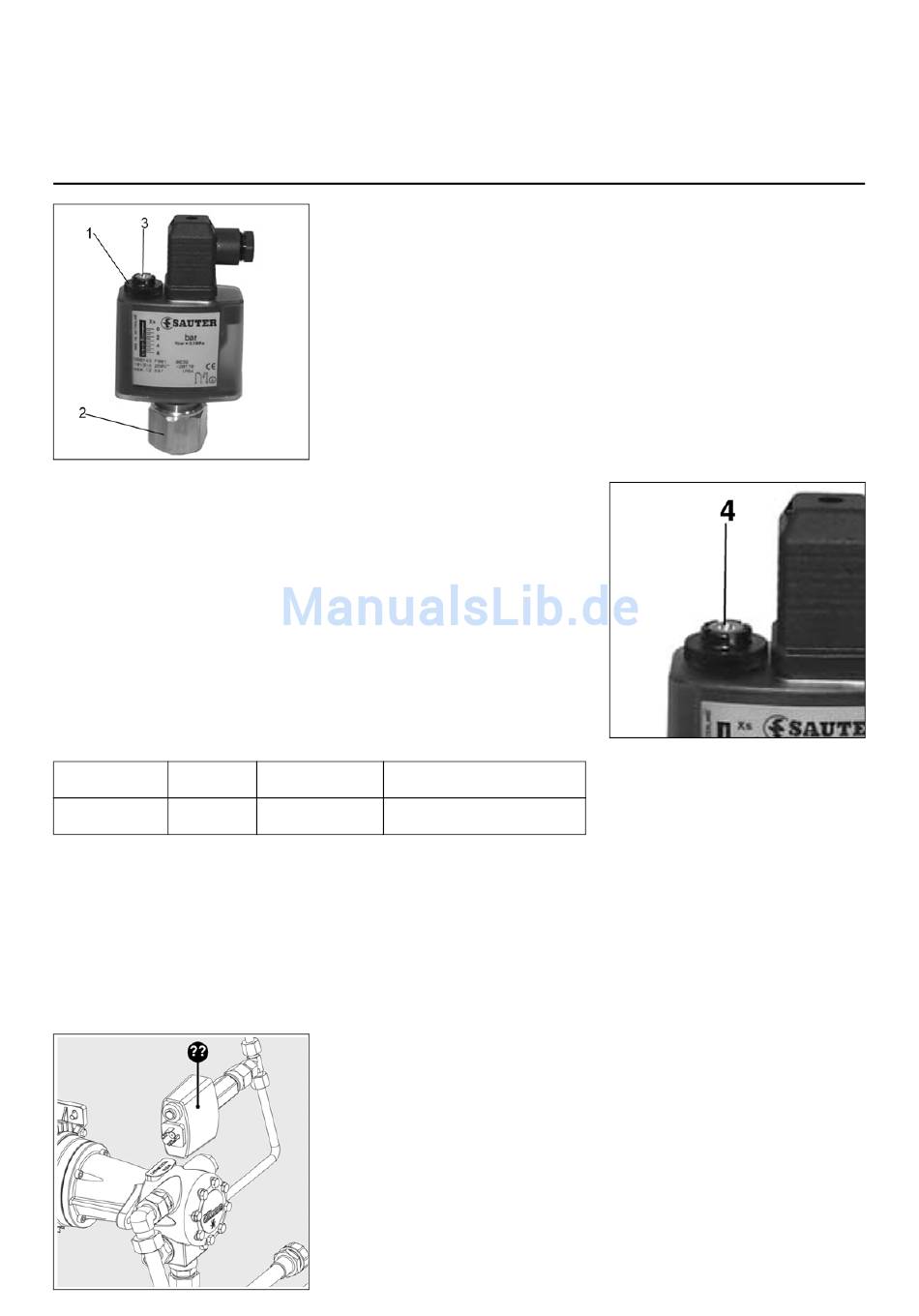

Öldruckwächter
Öldruckwächter dienen bei Brennern zur
Überwachung, daß bestimmte Öldrücke
nicht über- bzw. unterschritten werden.
Je nach Brennerausführung können
Druckwächter entweder nur im Rücklauf
oder im Rück- und im Vorlauf vorges-
chrieben sein. Der jeweilige Abschalt-
druck wird in Abhängigkeit der Anlagen-
parameter (Ringleitungsdruck, Öldüse,
usw.) eingestellt.
Öldruckdämpfung
Zur Dämpfung von Öldruckschwankun-
gen kann im Anschlußstutzen (2) eine
Drosselschraube oder ein Kapillarrohr
eingeschraubt sein.
Schaltdruckverstellung
Zum Verstellen des Schaltdruckes wird
der Einstellknopf (1) nach oben
abgezogen und verkehrt wieder aufge-
steckt.
Einstellung Öldruckwächter min.:
Ölvorlaufdruck bei Volllast minus ca.
20% ergibt den Abschaltdruck.
Einstellung Öldruckwächter max.
(nur bei Brennern mit Rücklaufdüse):
Ringleitungsdruck bei Vollast plus ca.
2...3 bar ergibt den Abschaltdruck.
Der eingestellte Abschaltdruck sollte die
eingestellte Schaltdifferenz mit berück-
sichtigen.
Schaltdifferenz
Standard Vorlauf u. Rücklauf
1,0... 7,5 bar
EN 267
09/2011 - Art. Nr. 4200 1035 0500A
Nach vollendeter Einstellung ist der
Einstellknopf zur Sicherheit wieder zu
kehren.
Die Einstellung des Druckwächters ist
mit einer Plombe zu sichern (Position 4).
Schaltdifferenz
Einsatz
Die Schaltdifferenz ist an den
Druckwächtern in den Grenzen entspre-
chend der Tabellenwerte einstellbar.
Dazu ist der Gewindestift in der Einstell-
schraube (3) für den Schaltpunkt zu
verdrehen. 1 Umdrehung ändert die
Schaltdifferenz um ca. 20% des
gesamten Schaltdifferenzbereiches.
