Montage
Hydraulik
Düsenstange 3-stufig
Die Düsen für das 3-Stufige Düsenge-
stänge werden so ausgewählt, dass
diese in Summe die maximalen Leis-
tungsanforderungen des Kessels bei
bestmöglichem Regelbereich und guter
Verbrennungsqualität erreichen.
Bei der Auswahl der Düsen ist somit
nicht nur die zu erreichende Nennleis-
tung des jeweiligen Kessels entschei-
dend, sondern auch die minimale
Leistung und die Qualität der Verbren-
nung bei jeder Laststufe.
Die Düse der ersten Stufe ist so zu
wählen das diese im Bereich des zuläs-
sigen Arbeitsfeldes des Brenners liegt.
Das Arbeitsfeld und die minimal zulässi-
Brenner
Typ
N6.2400 min Steinen SS60° 15,0 GPH Monarch PLP 60° 15,5 GPH Monarch PLP 60° 19,5 GPH
N6.2400 max Steinen SS60° 18,0 GPH Monarch PLP 60° 21,5 GPH Monarch PLP 60° 24,0 GPH
N6.2900 min Steinen SS60° 18,0 GPH Monarch PLP 60° 19,5 GPH Monarch PLP 60° 21,5 GPH
N6.2900 max Steinen SS60° 18,0 GPH Monarch PLP 60° 19,5 GPH Monarch PLP 60° 24,0 GPH
N7.3600 min Steinen SS60°
N7.3600 max Steinen SS60°
N7.4500 min Steinen SS60°
N7.4500 max Steinen SS60°
26
gen Leistungen sind den technischen
Daten zu entnehmen.
Alle Monarch und Steinen Düsen sind
mit folgenden Merkmalen dauerhaft
gekennzeichnet, Änderungen und
Annahme der CEN-Normen sind vorbe-
halten:
- Durchsatz (in USGPH bei 100 Psi =
6.895 bar)
- Herstellercode
- Spühwinkel
- Kennzeichnung der Düsenserie
- Herstellerzeichen

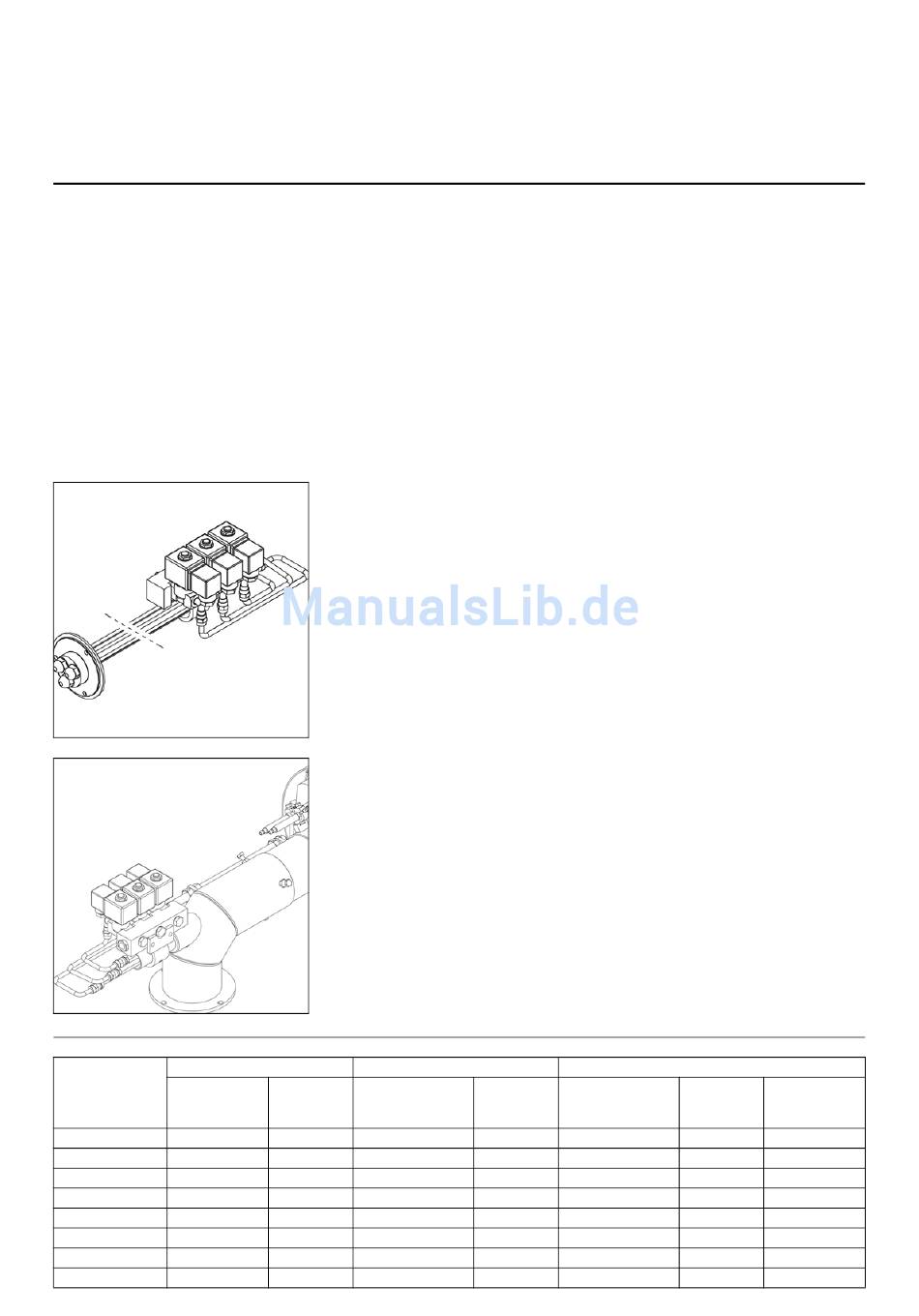

3-Stufiges Düsengestänge
Das Düsengestänge besteht aus drei
Rohren welche das Öl zu je einer Düse
befördern. Der Öldurchfluß wird dabei
von den vorgeschalteten Ölsicherheits-
ventilen gesteuert. Diese sind im Nor-
malfall geschlossen. Jedes der drei
Ventile steuert eine Düse des
Düsengestänges. Durch Zuschalten der
Ventile werden so die Laststufe 1, 2 und
3 realisiert. In Laststufe 3, also bei
maximaler Brennerleistung, sind alle
Ventile geöffnet, es arbeiten alle Düsen
gleichzeitig. Am vorderen Teil des
Düsengestänges befindet sich eine
Düsenplatte, diese dient der Aufnahme
Ventilblock
Der Ventilblock sammelt das Öl und
verteilt es auf die drei Ölventile die direkt
auf dem Block montiert sind.
Die Ölversorgung erfolgt durch die
Ölpumpe am Benner. Bevor es den
Ölblock erreicht passiert das Öl
zunächst das erste Ölsicherheitsventil.
Der Ventilblock ist mit zwei Schrauben
am hinteren Teil des Düsengestänges
befestig. Somit ist es möglich den
gesamten Brennkopf samt Düsenge-
stänge und Ventilblock zu demontieren.
Die zu lösenden Verbindungen sind
auf ein Minimum reduziert.
Standardkonfiguration Öldüsen für Heizöl EL
Stufe 1
Größe Typ
22 GPH Monarch PLP 60°
24 GPH Monarch PLP 60°
22 GPH Monarch PLP 60°
26 GPH Monarch PLP 60°
09/2011 - Art. Nr. 4200 1035 0500A
Stufe 2
Größe
30 GPH Monarch PLP 60°
30 GPH Monarch PLP 60°
30 GPH Monarch PLP 60°
35 GPH Monarch PLP 60°
der Düsen.
In der Tabelle (siehe unten) sind die
Standardöldüsen für den kleinsten und
größten Leistungsbereich aufgeführt.
Zwischenabstufungen sind möglich. Die
ausgewählte Düsenkonfiguration muss
sicherstellen dass die Leistung des
Brenners innerhalb des vorgeschrie-
benen Arbeitsfeldes liegt (siehe tech-
nische Daten). Ein über- oder
unterschreiten ist nicht zulässig.
Eine stabile, hygrienische und sichere
Verbrennung muss sichergestellt
werden. Der eingestellt Öldruck muss
bei der Düsenauswahl berücksichtigt
werden.
Stufe 3
Typ Größe
[Grundlast]
30 GPH
30 GPH
30 GPH
40 GPH
Öldruck
Vorlauf
11,5bar
11bar
10bar
12bar
12bar
13,5bar
14bar
16bar
