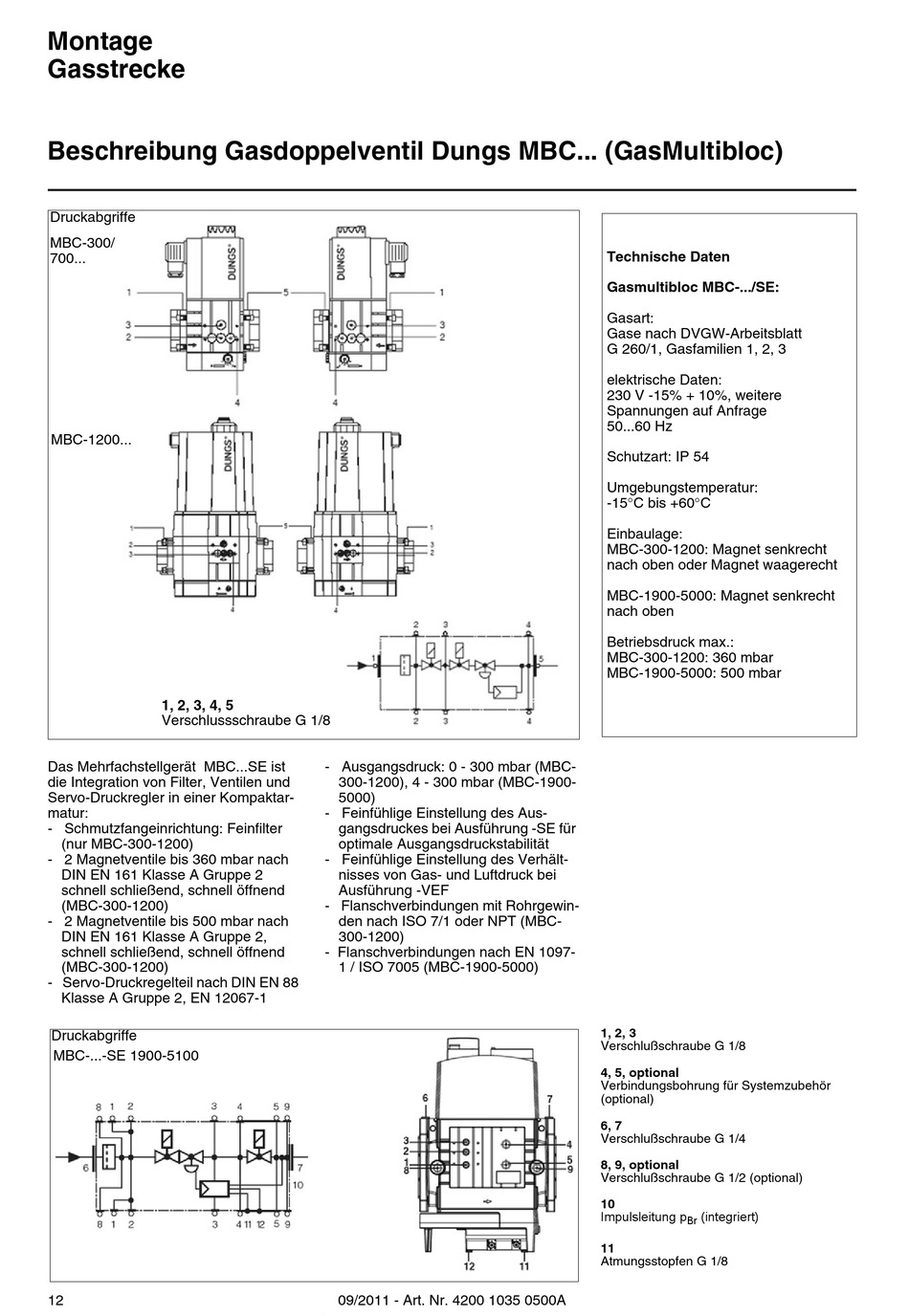

Beschreibung Gasdoppelventil Dungs MBC... (GasMultibloc)
Druckabgriffe
MBC-300/
700...
MBC-1200...
1, 2, 3, 4, 5
Verschlussschraube G 1/8
Das Mehrfachstellgerät MBC...SE ist
die Integration von Filter, Ventilen und
Servo-Druckregler in einer Kompaktar-
matur:
- Schmutzfangeinrichtung: Feinfilter
(nur MBC-300-1200)
- 2 Magnetventile bis 360 mbar nach
DIN EN 161 Klasse A Gruppe 2
schnell schließend, schnell öffnend
(MBC-300-1200)
- 2 Magnetventile bis 500 mbar nach
DIN EN 161 Klasse A Gruppe 2,
schnell schließend, schnell öffnend
(MBC-300-1200)
- Servo-Druckregelteil nach DIN EN 88
Klasse A Gruppe 2, EN 12067-1
Druckabgriffe
MBC-...-SE 1900-5100
12
- Ausgangsdruck: 0 - 300 mbar (MBC-
300-1200), 4 - 300 mbar (MBC-1900-
5000)
- Feinfühlige Einstellung des Aus-
gangsdruckes bei Ausführung -SE für
optimale Ausgangsdruckstabilität
- Feinfühlige Einstellung des Verhält-
nisses von Gas- und Luftdruck bei
Ausführung -VEF
- Flanschverbindungen mit Rohrgewin-
den nach ISO 7/1 oder NPT (MBC-
300-1200)
- Flanschverbindungen nach EN 1097-
1 / ISO 7005 (MBC-1900-5000)
09/2011 - Art. Nr. 4200 1035 0500A
Technische Daten
Gasmultibloc MBC-.../SE:
Gasart:
Gase nach DVGW-Arbeitsblatt
G 260/1, Gasfamilien 1, 2, 3
elektrische Daten:
230 V -15% + 10%, weitere
Spannungen auf Anfrage
50...60 Hz
Schutzart: IP 54
Umgebungstemperatur:
-15C bis +60C
Einbaulage:
MBC-300-1200: Magnet senkrecht
nach oben oder Magnet waagerecht
MBC-1900-5000: Magnet senkrecht
nach oben
Betriebsdruck max.:
MBC-300-1200: 360 mbar
MBC-1900-5000: 500 mbar
1, 2, 3
Verschlußschraube G 1/8
4, 5, optional
Verbindungsbohrung für Systemzubehör
(optional)
6, 7
Verschlußschraube G 1/4
8, 9, optional
Verschlußschraube G 1/2 (optional)
10
Impulsleitung p (integriert)
Br
11
Atmungsstopfen G 1/8
