Montage
Hydraulik
Pumpe Typ J7
Anwendungsbereiche
- Leicht-, Mittelöl.
- Zweistrangsystem.
- normalerweise verbunden mit
Magnetventil in der Düsenleitung.
Funktionsbeschreibung
Das Getriebe saugt das Öl vom Tank
durch den eingebauten Filter an und
fördert es unter Druck zum Ventil,
welches den Öldruck für die Düsen-
leitung reguliert.
Öl, das die Düsenkapazität übers-
chreitet, fließt bei Zweistranginstallation
durch das Ventil über die Rücklauföff-
nung zum Tank zurück.
Nachfolgend die Arbeitsweise des ein-
gebauten Ventils : eine Abflachung auf
dem Druckregelkolben bewirkt den
Abfluß* des Öls. Wenn beim Pumpen-
start die Getrieberotation ansteigt, fließt
das gesamte Öl über die Abflachung
zum Rücklauf, und das hydraulische
Ventil bleibt geschlossen. Erst wenn
eine bestimmte Getriebedrehzahl
erreicht ist, kann die Ölmenge nicht
mehr über die Abflachung zurückgeführt
werden. Der Druck vor dem Regelkol-
ben steigt schnell an und öffnet das
Ventil, sobald er höher wird als die Kraft
der Ventilfeder.
Beim Abschalten schließt das Ventil,
sobald die Getriebekapazität aufgrund
der niedrigeren Rotationszahl geringer
ist als der Abfluß über die Kolbenabfla-
chung.
Öffnen und Schließen des Ventils sind
abhängig von Getriebegröße und dem
eingestellten Pumpendruck.
Entlüftung :
Im Zweistrangsystem erfolgt die Entlüf-
tung automatisch. Die Entlüftung kann
jedoch durch Öffnen eines Druck-
anschlusses beschleunigt werden.
*Die Bypassbohrung des Düsenstop-
fens der J 1002 Modelle verhindert den
Abschnitt. Für den Abschnitt muß ein
separates Magnetventil in die Düsen-
leitung eingebaut werden.
22

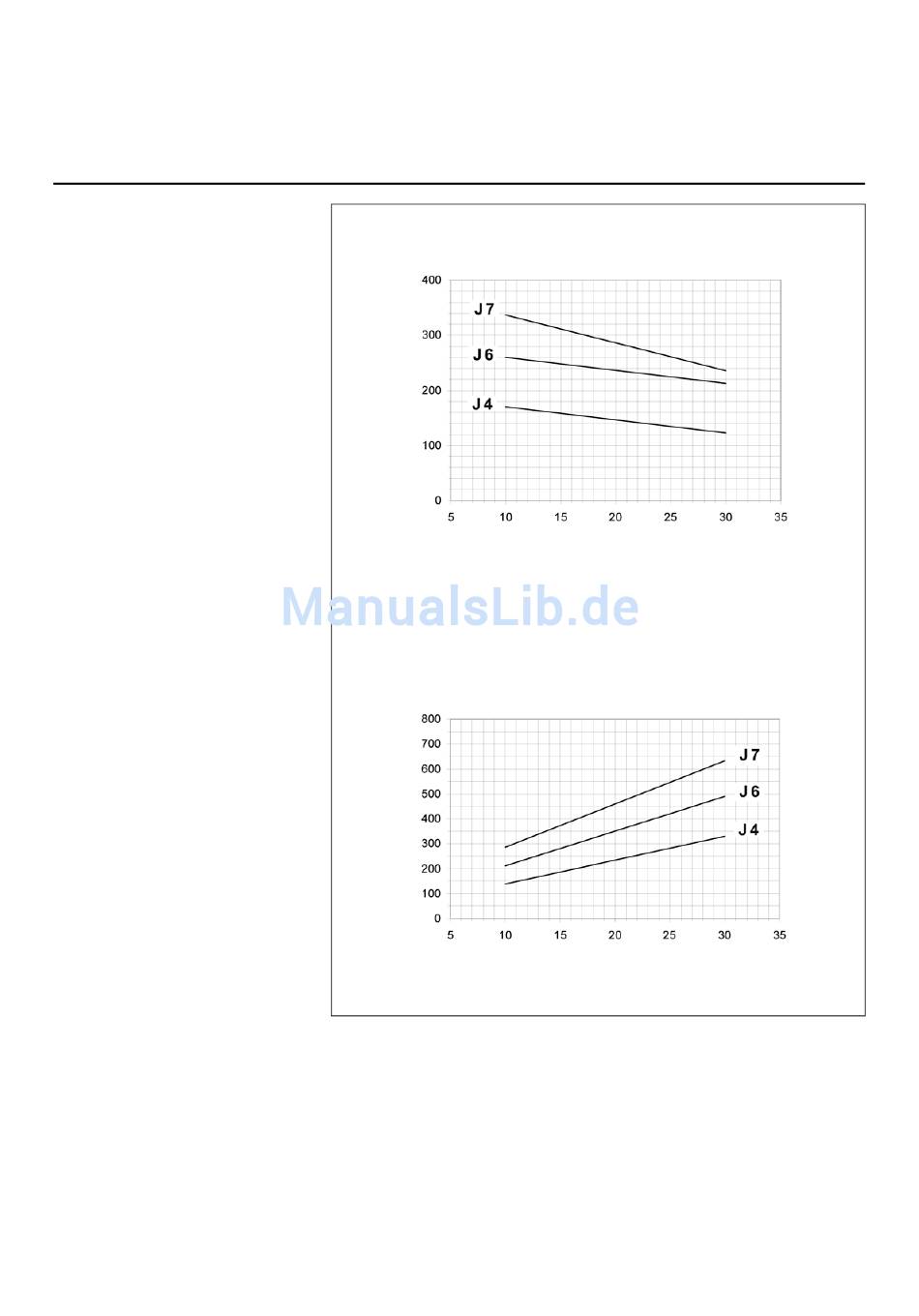

Leistung (l/h)
Viskosität = 5 cSt - Pumpendrehzahl = 2850 U/min
In den dargestellten Kurven ist bereits eine Abnützung des
Getriebes berücksichtigt. Achten Sie deshalb darauf, daß
Sie bei der Wahl der Getriebekapazität, die Pumpe nicht
überdimensionieren.
Leistungsbedarf der Pumpe
Leistung (W)
Viskosität = 5 cSt - Pumpendrehzahl = 2850 U/min
09/2011 - Art. Nr. 4200 1035 0500A
Pumpenleistung
Druck (bar)
Druck (bar)
