Inbetriebnahme
Elektrischer Stellantrieb
Beschreibung

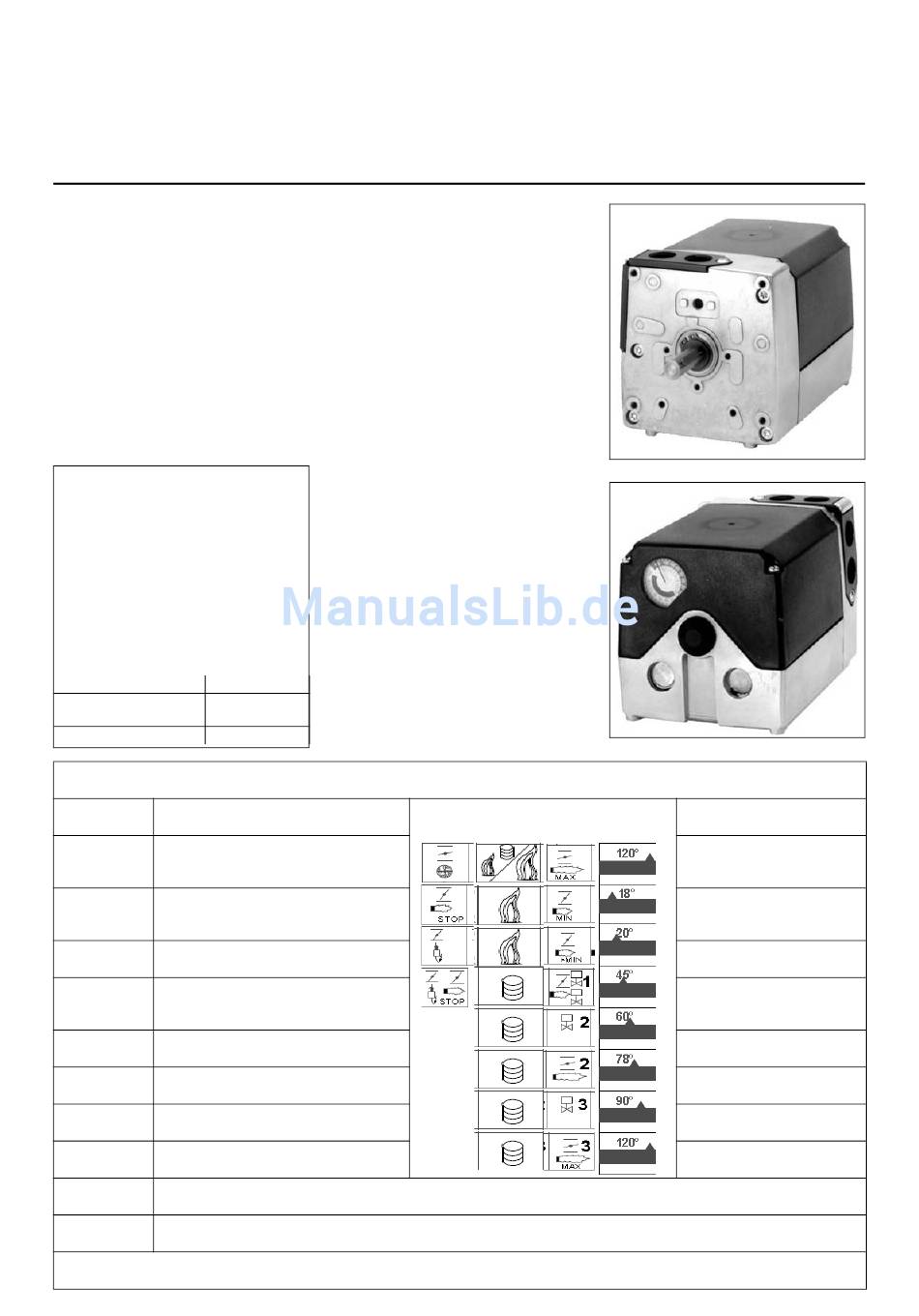

Der Stellmotor "SQM" ist für den Einsatz
an mehrstufig gleitenden oder modulie-
renden Öl-, Gas- oder Zweistoffbren-
nern vorgesehen. Der reversierbare
Stellantrieb ist mit einem Synchronmo-
tor ausgerüstet, der über ein Getriebe
eine Welle antreibt, an deren Ende über
eine Kupplung das Stellglied für
Brennstoff und Verbrennungsluft ange-
trieben wird.
Technische Daten Stellantrieb SQM
Spannung
230 V -15%
50 / 60 Hz
240 V +10%
50 / 60 Hz
Leistungs-
aufnahme
20 VA
Max. Kontakt-
belastung
250 V 7,5 (3) A
Einbaulage
beliebig
Umgebungs-
temperatur
-20°C + 60°C
Schutzart
IP 54
Gewicht
3,3 kg
SQM 50.381A2
Laufzeit bei
130° Drehwinkel
Drehmoment
Endschalter
Vollaststellung Gas,
1
Vorlüftstellung Gas/Öl
2
Nullstellung bei Brennerstop Gas/Öl
3
Zündstellung Gas
Stellung Luftklappe Stufe 1. Öl
4
Brennsofffreigabe 1 Stufe Öl
5
Brennstofffreigabe 2 Stufe Öl
6
Stellung Luftklappe Stufe 2. Öl
7
Brennstofffreigabe 3 Stufe Öl
8
Stellung Luftklappe Stufe 3. Öl
9
Skala, roter Teil für Rechtslauf, schwarzer Teil für Linkslauf
P
Potentiometer-Bausatz für zusätzliche Steuerfunktionen (optional)
* Der Endschalter 3 muss im Winkel immer etwas höher eingestellt werden als Endschalter 2
30
Der Stellmotor "SQM" ist für Zweidraht-
steuerung durch Regler oder Schal-
tgeräte mit Umschaltkontakt ausgelegt.
Für die verschiedensten Anwendungs-
fälle ist der Einbau von entsprechenden
Potentiometern möglich.
Bei der Frequenz "60 Hz" sind die
Laufzeiten ca. 17 % kürzer.
Werkseitige Endschalter-Einstellung
Die Einstellung der End- und Hilfs-
schalter erfolgt durch von Hand einstell-
bare, einrastende Nockenscheiben.
Skalen zwischen den Scheiben erleich-
tern das Einstellen der Schaltpunkte.
Die Nockenscheiben sind mit einem
kleinen Zeiger versehen, der den jewei-
ligen Schaltpunkt einer Skala zwischen
den Einstellbereichen anzeigt.
Eine zusätzliche Skala am Ende der
Nockenwalze dient zur Positions-
anzeige des Stellantriebs.
An einem Kipphebel der auf dem Getrie-
bekasten aufgebaut ist, kann durch
Umlegen den Antrieb vom Stellglied
auskuppeln. Dadurch ist es möglich, von
Hand an der Reglerscheibe jede
beliebige Stellung anzufahren.
In senkrechter Stellung des Kipphebels
ist An- und Abtrieb gekoppelt.
Die Brennstoff-Luft-Kurve sollte über
den gesamten Stellbereich der Kurven-
22s
scheibe eingestellt werden, damit bei
einem Überfahren des Endschalters der
10 Nm
sichere Betrieb gewährleistet bleibt.
SQM Stellmotor Standardkonfiguration Endschalter
Funktion
Grundlast Gas,
09/2011 - Art. Nr. 4200 1035 0500A
Standardeinstellung [°]
120
18
20*
45
60
78
90
120
