Ausgänge
!
22
3

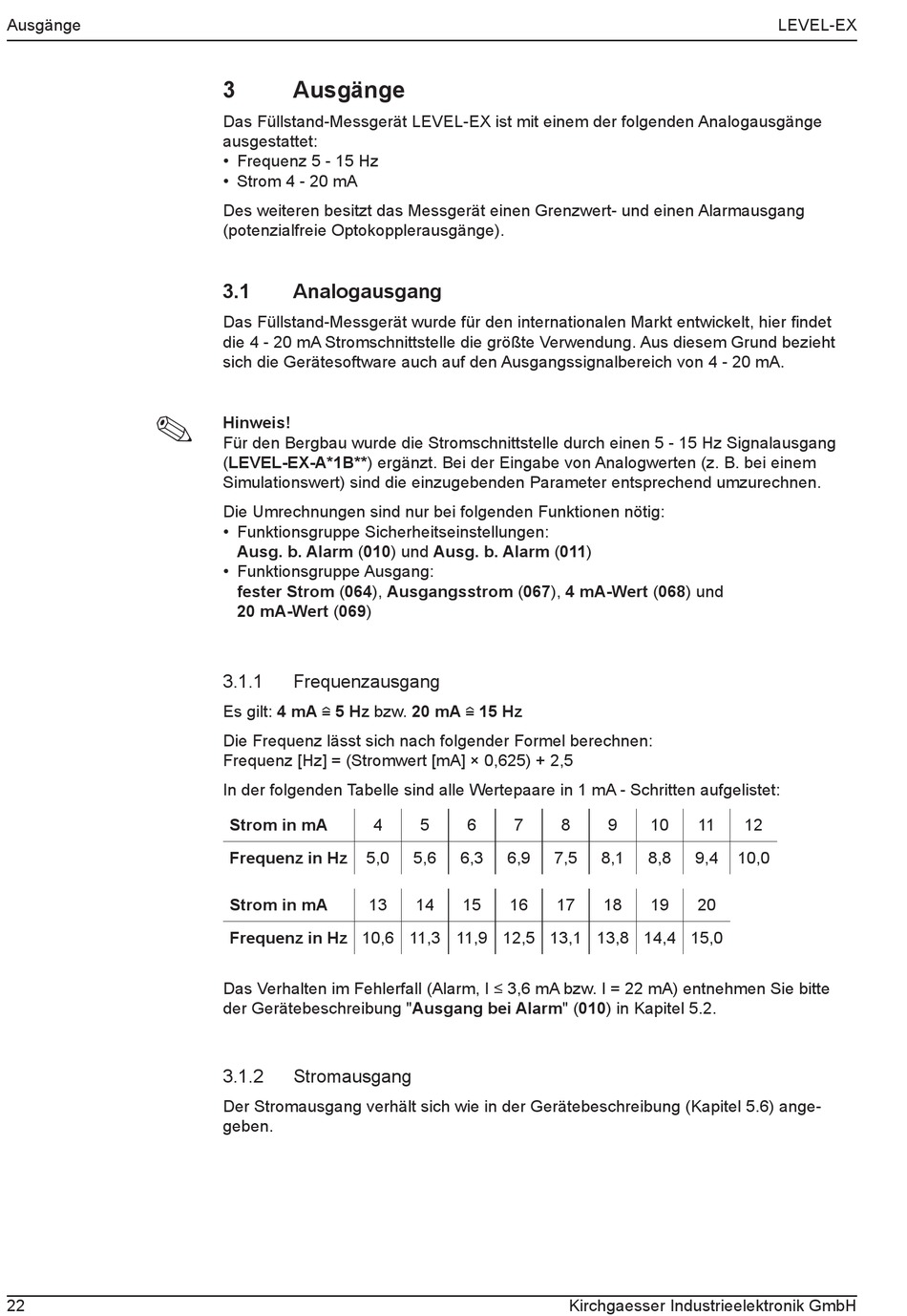

Ausgänge
Das Füllstand-Messgerät LEVEL-EX ist mit einem der folgenden Analogausgänge
ausgestattet:
• Frequenz 5 - 15 Hz
• Strom 4 - 20 mA
Des weiteren besitzt das Messgerät einen Grenzwert- und einen Alarmausgang
(potenzialfreie Optokopplerausgänge).
3.1
Analogausgang
Das Füllstand-Messgerät wurde für den internationalen Markt entwickelt, hier findet
die 4 - 20 mA Stromschnittstelle die größte Verwendung. Aus diesem Grund bezieht
sich die Gerätesoftware auch auf den Ausgangssignalbereich von 4 - 20 mA.
Hinweis!
Für den Bergbau wurde die Stromschnittstelle durch einen 5 - 15 Hz Signalausgang
(LEVEL-EX-A*1B**) ergänzt. Bei der Eingabe von Analogwerten (z. B. bei einem
Simulationswert) sind die einzugebenden Parameter entsprechend umzurechnen.
Die Umrechnungen sind nur bei folgenden Funktionen nötig:
• Funktionsgruppe Sicherheitseinstellungen:
Ausg. b. Alarm (010) und Ausg. b. Alarm (011)
• Funktionsgruppe Ausgang:
fester Strom (064), Ausgangsstrom (067), 4 mA-Wert (068) und
20 mA-Wert (069)
3.1.1
Frequenzausgang
Es gilt: 4 mA i 5 Hz bzw. 20 mA i 15 Hz
Die Frequenz lässt sich nach folgender Formel berechnen:
Frequenz [Hz] = (Stromwert [mA] × 0,625) + 2,5
In der folgenden Tabelle sind alle Wertepaare in 1 mA - Schritten aufgelistet:
Strom in mA
Frequenz in Hz
5,0
Strom in mA
13
Frequenz in Hz 10,6 11,3 11,9 12,5 13,1 13,8 14,4 15,0
Das Verhalten im Fehlerfall (Alarm, I ≤ 3,6 mA bzw. I = 22 mA) entnehmen Sie bitte
der Gerätebeschreibung "Ausgang bei Alarm" (010) in Kapitel 5.2.
3.1.2
Stromausgang
Der Stromausgang verhält sich wie in der Gerätebeschreibung (Kapitel 5.6) ange-
geben.
4
5
6
7
5,6
6,3
6,9
14
15
16
8
9
10
11
7,5
8,1
8,8
9,4
17
18
19
20
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
12
10,0
