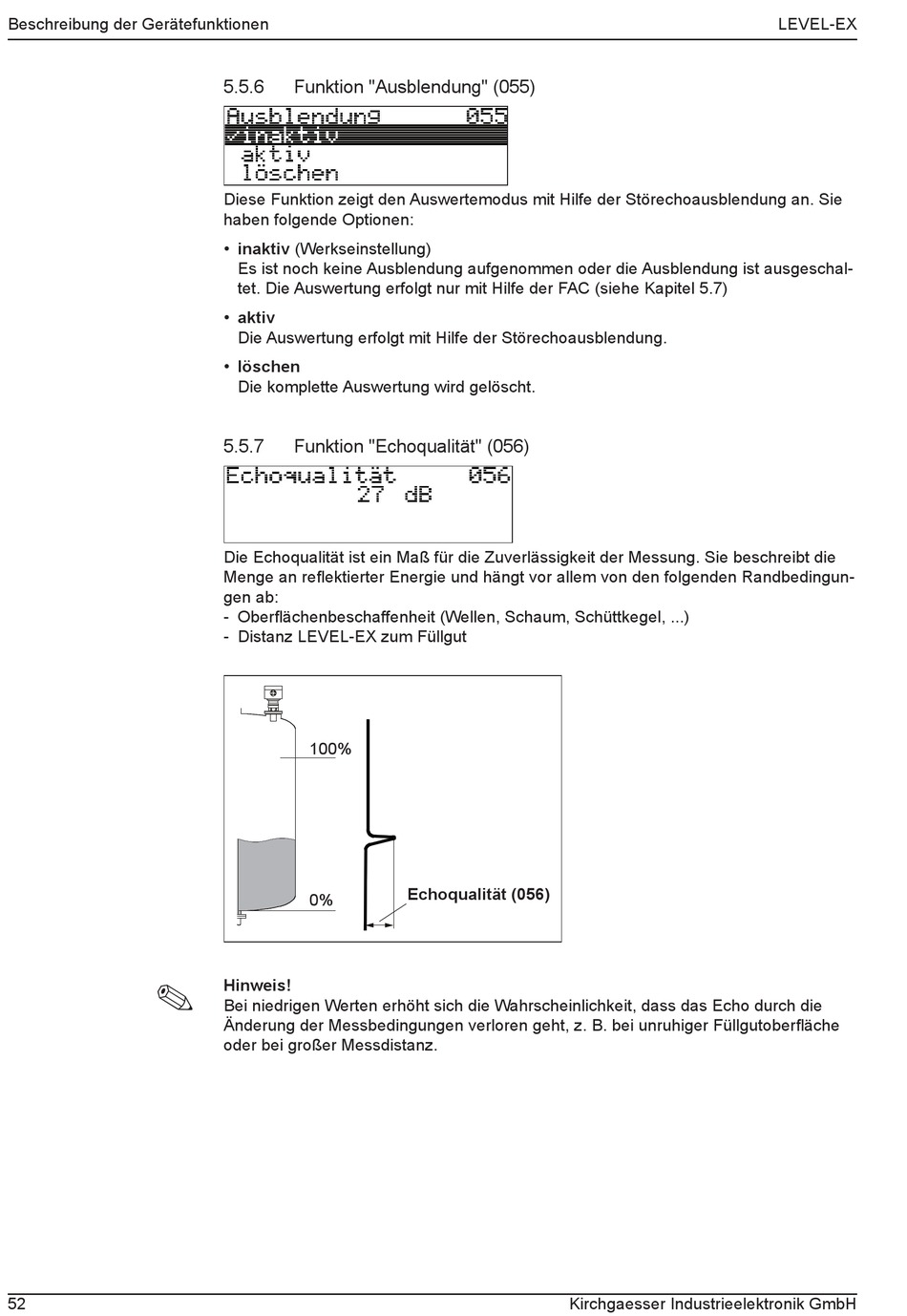

Beschreibung der Gerätefunktionen
!
52
5.5.6
Funktion "Ausblendung" (055)
Diese Funktion zeigt den Auswertemodus mit Hilfe der Störechoausblendung an. Sie
haben folgende Optionen:
• inaktiv (Werkseinstellung)
Es ist noch keine Ausblendung aufgenommen oder die Ausblendung ist ausgeschal-
tet. Die Auswertung erfolgt nur mit Hilfe der FAC (siehe Kapitel 5.7)
• aktiv
Die Auswertung erfolgt mit Hilfe der Störechoausblendung.
• löschen
Die komplette Auswertung wird gelöscht.
5.5.7
Funktion "Echoqualität" (056)
Die Echoqualität ist ein Maß für die Zuverlässigkeit der Messung. Sie beschreibt die
Menge an reflektierter Energie und hängt vor allem von den folgenden Randbedingun-
gen ab:
- Oberflächenbeschaffenheit (Wellen, Schaum, Schüttkegel, ...)
- Distanz LEVEL-EX zum Füllgut
100%
0%
Hinweis!
Bei niedrigen Werten erhöht sich die Wahrscheinlichkeit, dass das Echo durch die
Änderung der Messbedingungen verloren geht, z. B. bei unruhiger Füllgutoberfläche
oder bei großer Messdistanz.
Echoqualität (056)
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
