LEVEL-EX
5.1.2
In der Messwertdarstellung entspricht der Bargraph dem Messwert.
Der Bargraph ist in 10 Balken eingeteilt. Jeder vollständig gefüllte Balken entspricht 10% der einge-
stellten Messspanne.
5.1.3
Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole:
Symbol
Kirchgaesser Industrieelektronik GmbH
4.1.1
Allgemeiner Aufbau des Bedienmenüs
Das Bedienmenü besteht aus zwei Ebenen:
• Funktionsgruppen (00, 01, ..., 0D):
In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedien-
möglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind zum
Beispiel "Grundabgleich", "Sicherheitseinst." und "Temperatur".
• Funktionen (001, 002, ..., 0D9):
Jede Funktionsgruppe besteht aus einer oder mehrerer Funktionen. In den
Funktionen erfolgt die eigentliche Bedienung bzw. Parametrierung des Gerätes.
Hier können Zahlenwerte eingegeben und Parameter ausgewählt und abge-
speichert werden. Zur Verfügung stehende Funktionen der Funktionsgruppe
"Grundabgleich" (00) sind zum Beispiel "Tankgeometrie" (002),
"Medium Eigensch." (003), "Messbedingungen" (004) und "Abgleich leer" (005).
Haben sich also zum Beispiel die Mediumeigenschaften geändert und müssen ange-
passt werden, so ergibt sich folgende Vorgehensweise:
1. Auswahl der Funktionsgruppe "Grundabgleich" (00)
2. Auswahl der Funktion "Medium Eigensch." (003), hier kann nun der neue Wert
eingegeben werden

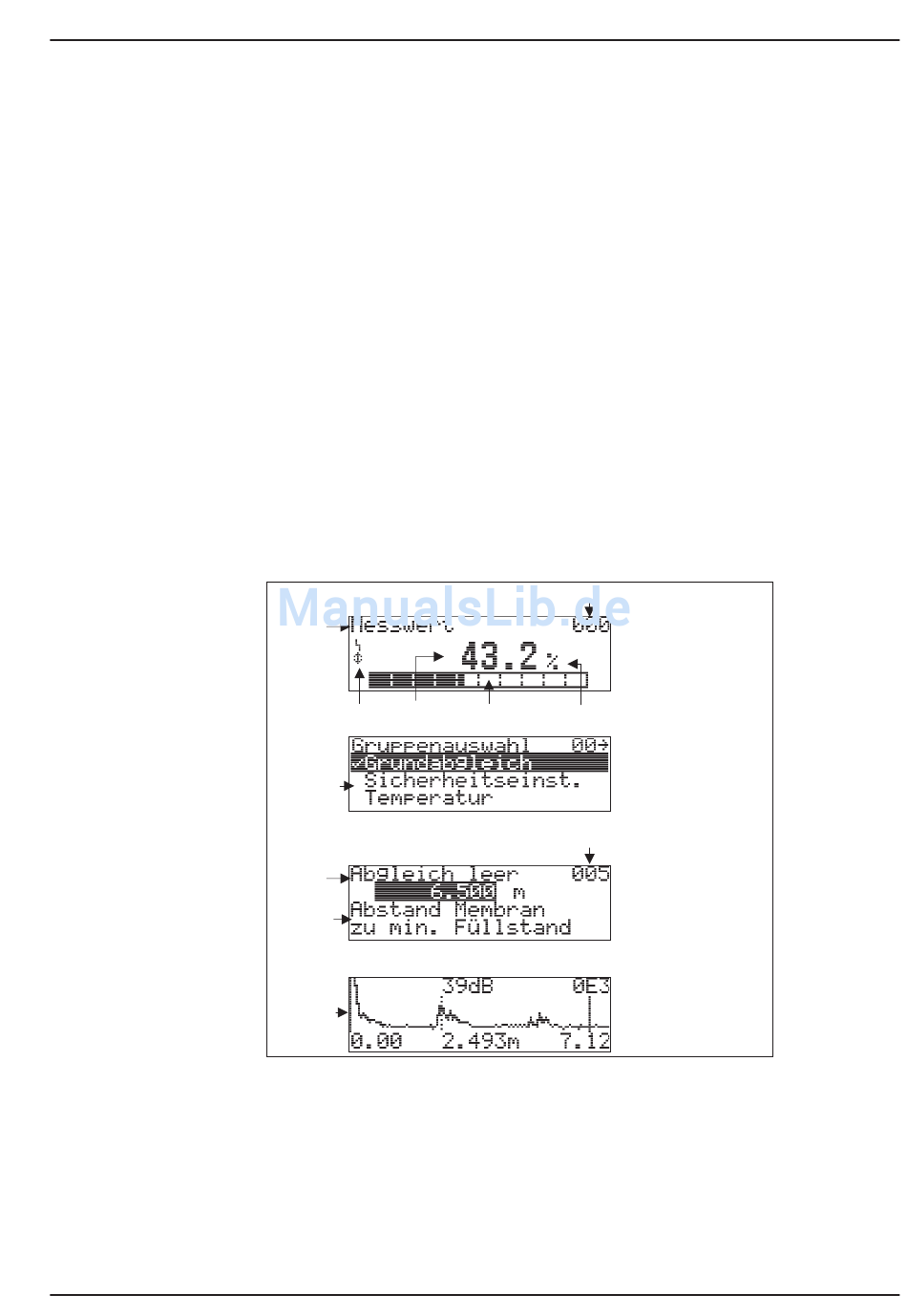

Anzeigedarstellung
4.1.2
Anzeigedarstellung
Label
Symbol
Wert
Auswahlliste
Label
Hilfetexte
Hüllkurve
Die Anzeige erfolgt über eine vierzeilige Flüssigkristall-Anzeige (LCD-Anzeige), der
Anzeigekontrast ist über eine Tastenkombination (siehe nächste Seite) einstellbar.
Der Bargraph ist in 10 Balken eingeteilt. Jeder vollständig gefüllte Balken entspricht
10% der eingestellten Messspanne.
Anzeigesymbole
Bedeutung
ALARM_SYMBOL
Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das
Symbol blinkt handelt es sich um eine Warnung.
Position im Menü
Messwertdarstellung
Bargraph
Einheit
Gruppenauswahl
Position im Menü
Funktion mit
freiem Parameter
Hüllkurvendarstellung
Anzeige und Bedienung
Bedienung
L00-FMxxxxxx-07-00-00-de-002
25
