LEVEL-EX
!
Kirchgaesser Industrieelektronik GmbH

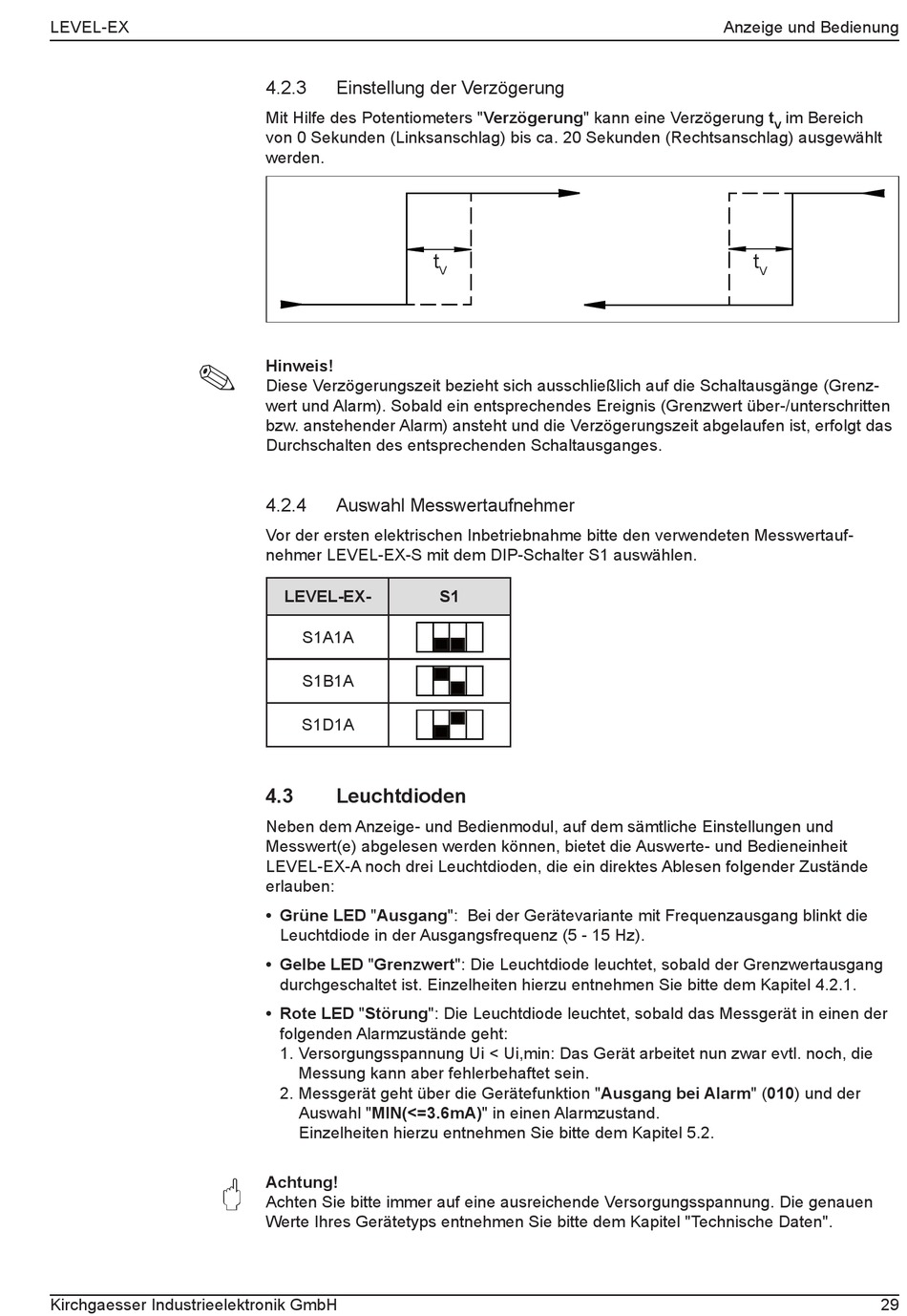

4.2.3
Einstellung der Verzögerung
Mit Hilfe des Potentiometers "Verzögerung" kann eine Verzögerung t
von 0 Sekunden (Linksanschlag) bis ca. 20 Sekunden (Rechtsanschlag) ausgewählt
werden.
Hinweis!
Diese Verzögerungszeit bezieht sich ausschließlich auf die Schaltausgänge (Grenz-
wert und Alarm). Sobald ein entsprechendes Ereignis (Grenzwert über-/unterschritten
bzw. anstehender Alarm) ansteht und die Verzögerungszeit abgelaufen ist, erfolgt das
Durchschalten des entsprechenden Schaltausganges.
4.2.4
Auswahl Messwertaufnehmer
Vor der ersten elektrischen Inbetriebnahme bitte den verwendeten Messwertauf-
nehmer LEVEL-EX-S mit dem DIP-Schalter S1 auswählen.
LEVEL-EX-
S1A1A
S1B1A
S1D1A
4.3
Leuchtdioden
Neben dem Anzeige- und Bedienmodul, auf dem sämtliche Einstellungen und
Messwert(e) abgelesen werden können, bietet die Auswerte- und Bedieneinheit
LEVEL-EX-A noch drei Leuchtdioden, die ein direktes Ablesen folgender Zustände
erlauben:
• Grüne LED "Ausgang": Bei der Gerätevariante mit Frequenzausgang blinkt die
Leuchtdiode in der Ausgangsfrequenz (5 - 15 Hz).
• Gelbe LED "Grenzwert": Die Leuchtdiode leuchtet, sobald der Grenzwertausgang
durchgeschaltet ist. Einzelheiten hierzu entnehmen Sie bitte dem Kapitel 4.2.1.
• Rote LED "Störung": Die Leuchtdiode leuchtet, sobald das Messgerät in einen der
folgenden Alarmzustände geht:
1. Versorgungsspannung Ui < Ui,min: Das Gerät arbeitet nun zwar evtl. noch, die
Messung kann aber fehlerbehaftet sein.
2. Messgerät geht über die Gerätefunktion "Ausgang bei Alarm" (010) und der
Auswahl "MIN(<=3.6mA)" in einen Alarmzustand.
Einzelheiten hierzu entnehmen Sie bitte dem Kapitel 5.2.
Achtung!
"
Achten Sie bitte immer auf eine ausreichende Versorgungsspannung. Die genauen
Werte Ihres Gerätetyps entnehmen Sie bitte dem Kapitel "Technische Daten".
t
V
S1
Anzeige und Bedienung
im Bereich
V
t
V
29
