LEVEL-EX
Kirchgaesser Industrieelektronik GmbH
5.7
Funktionsgruppe "Hüllkurve" (0E)
5.7.1

Funktion "Darstellungsart" (0E1)

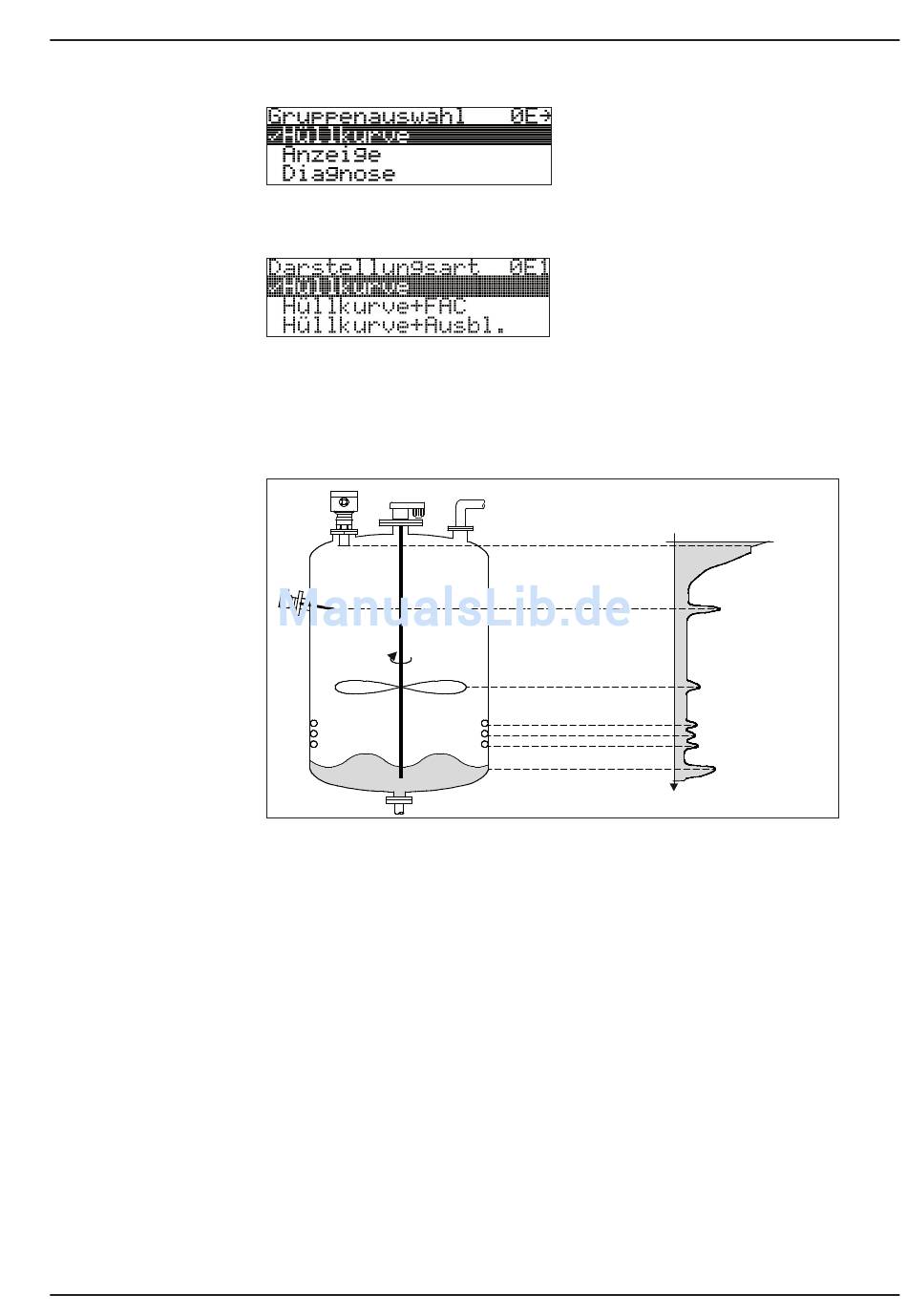

Mit dieser Funktion kann ausgewählt werden, welche Informationen auf dem Display
angezeigt werden. Sie haben folgende Optionen:
• Hüllkurve (Werkseinstellung)
Es wird einmalig oder zyklisch, in Abhängigkeit der Funktion "Kurve lesen" (0E2),
die Hüllkurve gelesen. Sie erhält in zeitlicher Reihenfolge den Sendeimpuls und das
elektrische Ausschwingen um ein oder mehrere Echos.
Beschreibung der Gerätefunktionen
Amplitude y
Sendeimpuls mit
Ausschwingzeit
Störecho durch
Einbauten
Störecho durch
Rührflügel
Füllstandecho
x Laufzeit
Störechos durch
Einbauten
57
