LEVEL-EX
!
Kirchgaesser Industrieelektronik GmbH

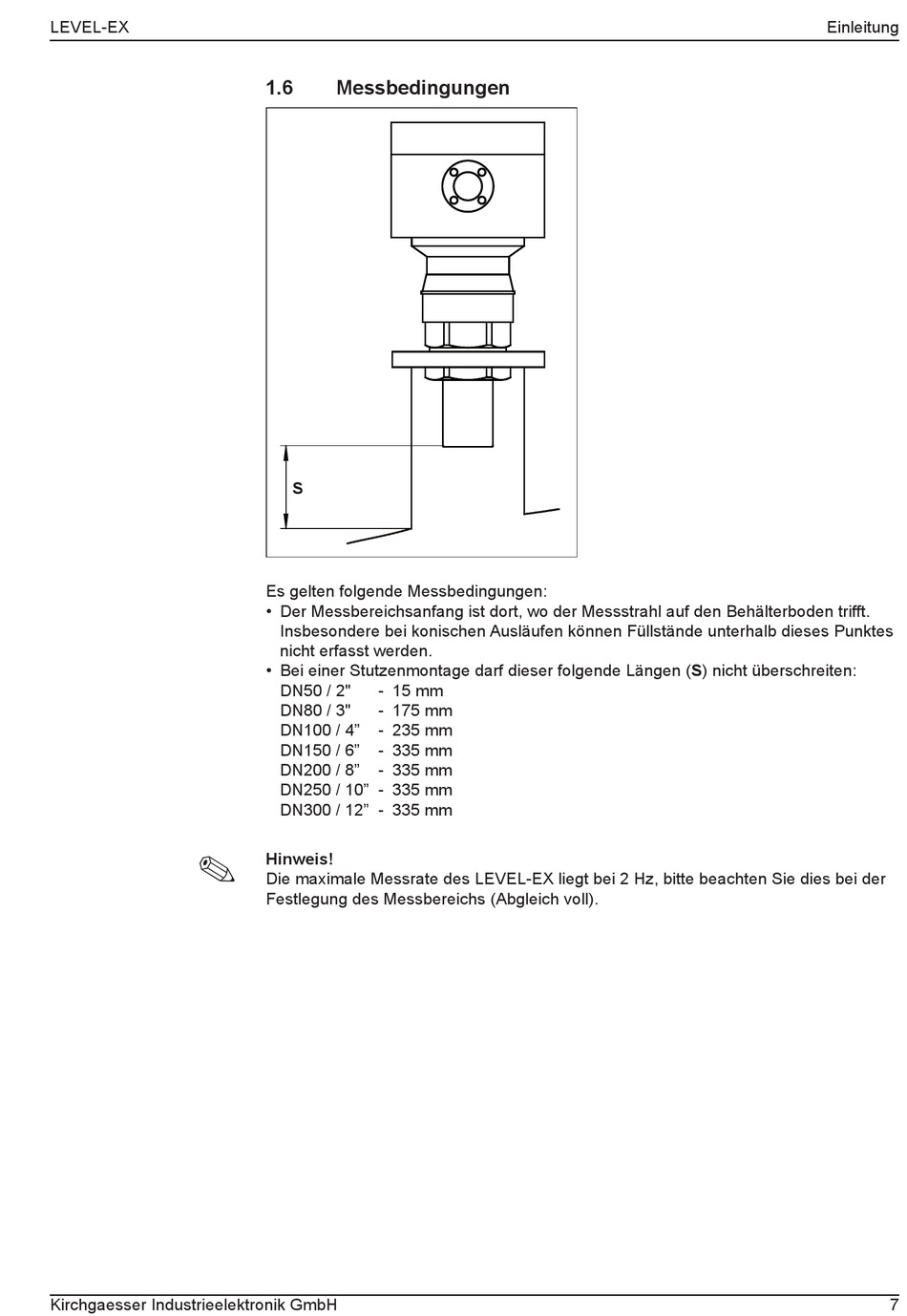

1.6
Messbedingungen
S
Es gelten folgende Messbedingungen:
• Der Messbereichsanfang ist dort, wo der Messstrahl auf den Behälterboden trifft.
Insbesondere bei konischen Ausläufen können Füllstände unterhalb dieses Punktes
nicht erfasst werden.
• Bei einer Stutzenmontage darf dieser folgende Längen (S) nicht überschreiten:
DN50 / 2"
- 15 mm
DN80 / 3"
- 175 mm
DN100 / 4"
- 235 mm
DN150 / 6"
- 335 mm
DN200 / 8"
- 335 mm
DN250 / 10" - 335 mm
DN300 / 12" - 335 mm
Hinweis!
Die maximale Messrate des LEVEL-EX liegt bei 2 Hz, bitte beachten Sie dies bei der
Festlegung des Messbereichs (Abgleich voll).
Einleitung
7
