Beschreibung der Gerätefunktionen
28
8.2

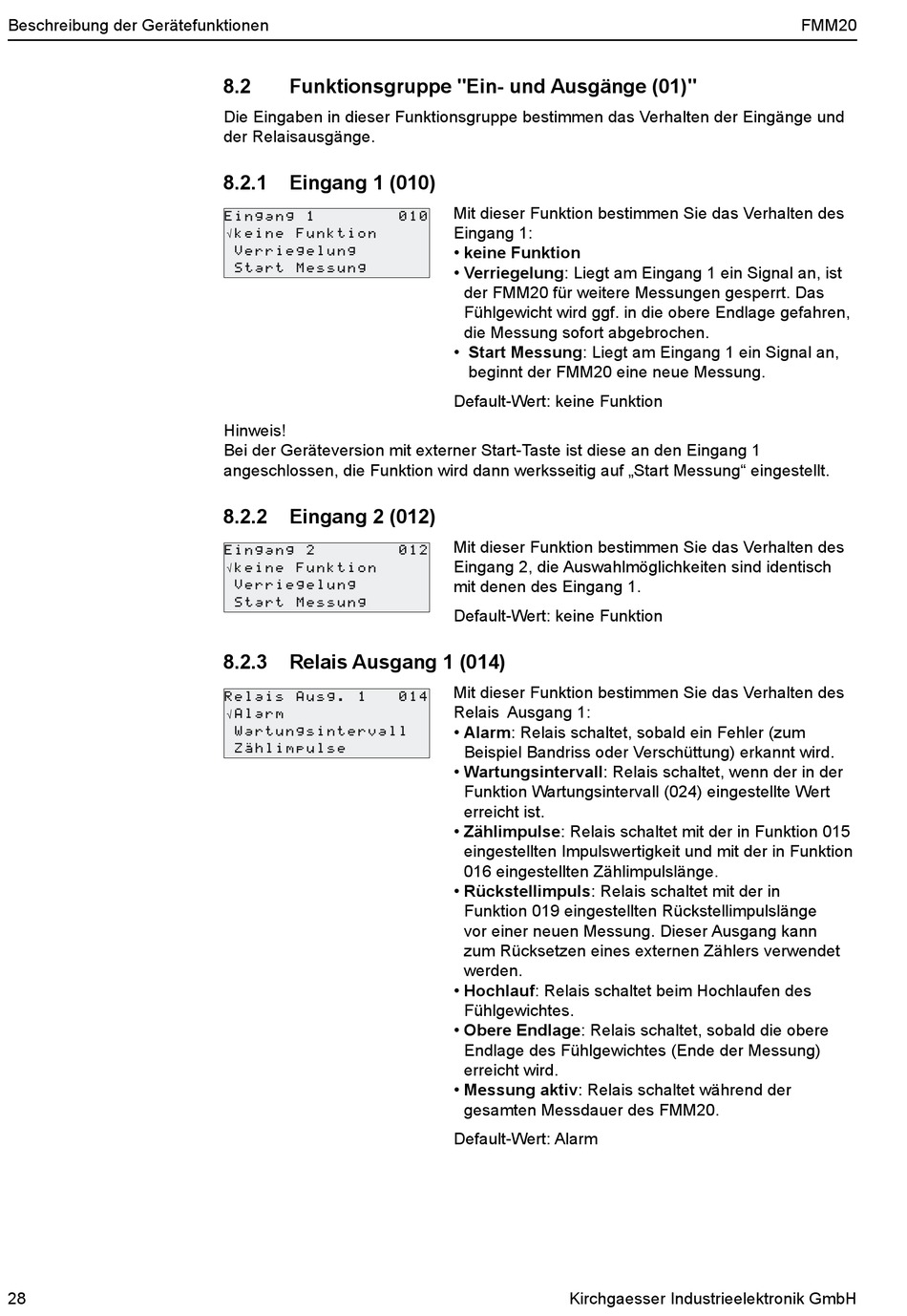

Funktionsgruppe "Ein- und Ausgänge (01)"
Die Eingaben in dieser Funktionsgruppe bestimmen das Verhalten der Eingänge und
der Relaisausgänge.
8.2.1 Eingang 1 (010)
√
M
Hinweis!
Bei der Geräteversion mit externer Start-Taste ist diese an den Eingang 1
angeschlossen, die Funktion wird dann werksseitig auf „Start Messung" eingestellt.
8.2.2 Eingang 2 (012)
√
M
8.2.3 Relais Ausgang 1 (014)
√
p
Mit dieser Funktion bestimmen Sie das Verhalten des
Eingang 1:
• keine Funktion
• Verriegelung: Liegt am Eingang 1 ein Signal an, ist
der FMM20 für weitere Messungen gesperrt. Das
Fühlgewicht wird ggf. in die obere Endlage gefahren,
die Messung sofort abgebrochen.
• Start Messung: Liegt am Eingang 1 ein Signal an,
beginnt der FMM20 eine neue Messung.
Default-Wert: keine Funktion
Mit dieser Funktion bestimmen Sie das Verhalten des
Eingang 2, die Auswahlmöglichkeiten sind identisch
mit denen des Eingang 1.
Default-Wert: keine Funktion
Mit dieser Funktion bestimmen Sie das Verhalten des
Relais Ausgang 1:
• Alarm: Relais schaltet, sobald ein Fehler (zum
Beispiel Bandriss oder Verschüttung) erkannt wird.
• Wartungsintervall: Relais schaltet, wenn der in der
Funktion Wartungsintervall (024) eingestellte Wert
erreicht ist.
• Zählimpulse: Relais schaltet mit der in Funktion 015
eingestellten Impulswertigkeit und mit der in Funktion
016 eingestellten Zählimpulslänge.
• Rückstellimpuls: Relais schaltet mit der in
Funktion 019 eingestellten Rückstellimpulslänge
vor einer neuen Messung. Dieser Ausgang kann
zum Rücksetzen eines externen Zählers verwendet
werden.
• Hochlauf: Relais schaltet beim Hochlaufen des
Fühlgewichtes.
• Obere Endlage: Relais schaltet, sobald die obere
Endlage des Fühlgewichtes (Ende der Messung)
erreicht wird.
• Messung aktiv: Relais schaltet während der
gesamten Messdauer des FMM20.
Default-Wert: Alarm
Kirchgaesser Industrieelektronik GmbH
FMM20
