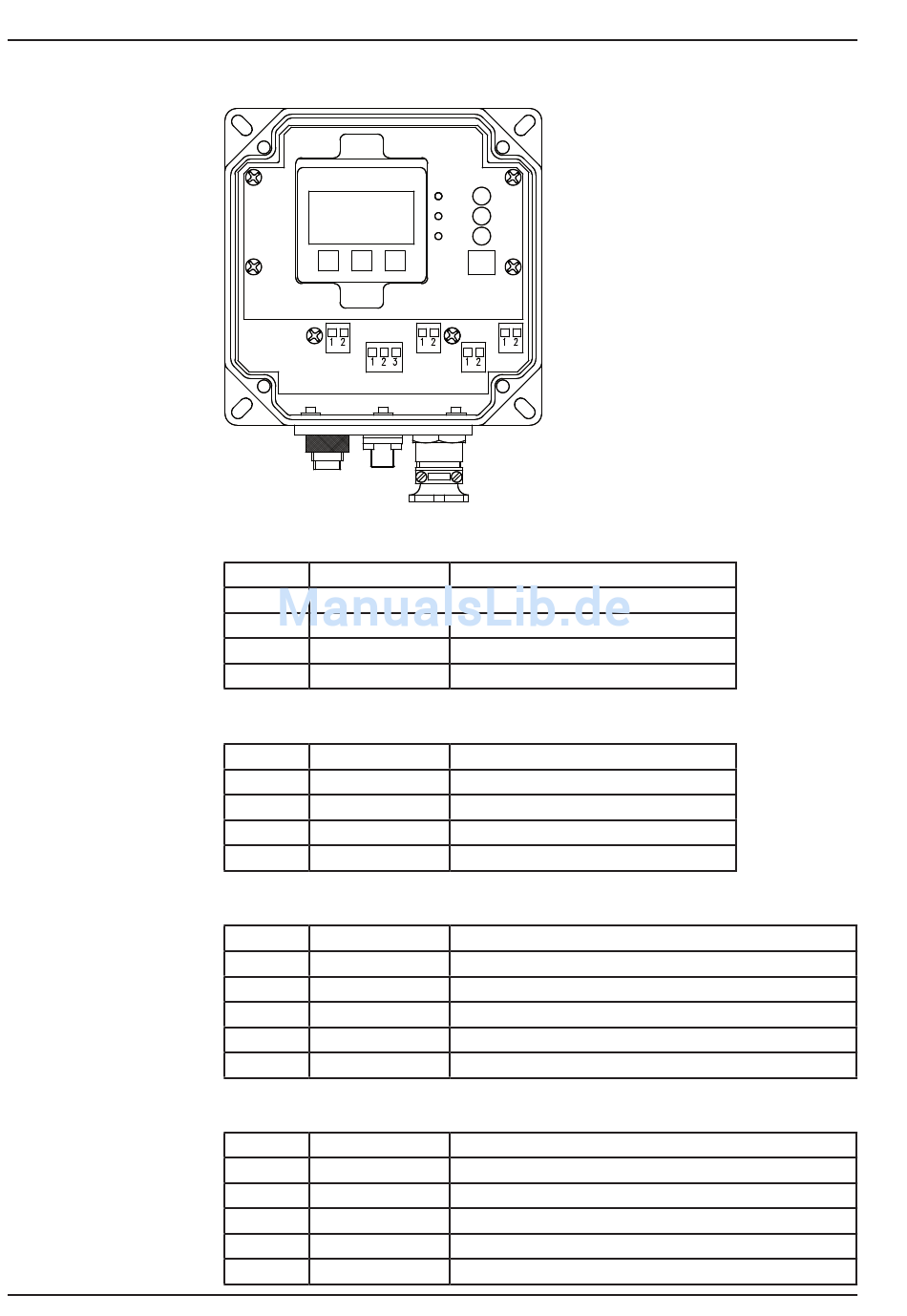

Elektrischer Anschluss
20
2.10
LEVEL-EX-AH****
KL1
KL2
2.10.1
LEVEL-EX-AH1A**
Klemme
Steckverbinder 2
KL1.1
Pin 1
KL1.2
Pin 2
KL5.1
Pin 3
KL5.2
Pin 4
2.10.2
LEVEL-EX-AH1B**
Klemme
Steckverbinder 2
KL1.1
—
KL1.2
—
KL5.1
Pin 3
KL5.2
Pin 4
2.10.3
LEVEL-EX-AH3A**
Klemme
Steckverbinder 2
KL1.1
Pin 1
KL1.2
Pin 2
KL2.1
Pin 3
KL2.2
Pin 4
KL2.3
Pin 5
2.10.4
LEVEL-EX-AH3B**
Klemme
Steckverbinder 2
KL1.1
—
KL1.2
—
KL2.1
Pin 3
KL2.2
Pin 4
KL2.3
Pin 5
KL3
KL5
KL4
Belegung
Versorgungsspannung U i (+)
Versorgungsspannung U i (-)
Frequenzausgang: Kollektor
Frequenzausgang: Emitter
Belegung
Versorgungsspannung U i (+)
Versorgungsspannung U i (-)
Frequenzausgang: Kollektor
Frequenzausgang: Emitter
Belegung
Versorgungsspannung U i (+)
Versorgungsspannung U i (-)
Versorgungsspannung Stromausgang U io (+)
Versorgungsspannung Stromausgang U io (-)
Stromausgang I o (+)
Belegung
Versorgungsspannung U i (+)
Versorgungsspannung U i (-)
Versorgungsspannung Stromausgang U io (+)
Versorgungsspannung Stromausgang U io (-)
Stromausgang I o (+)
