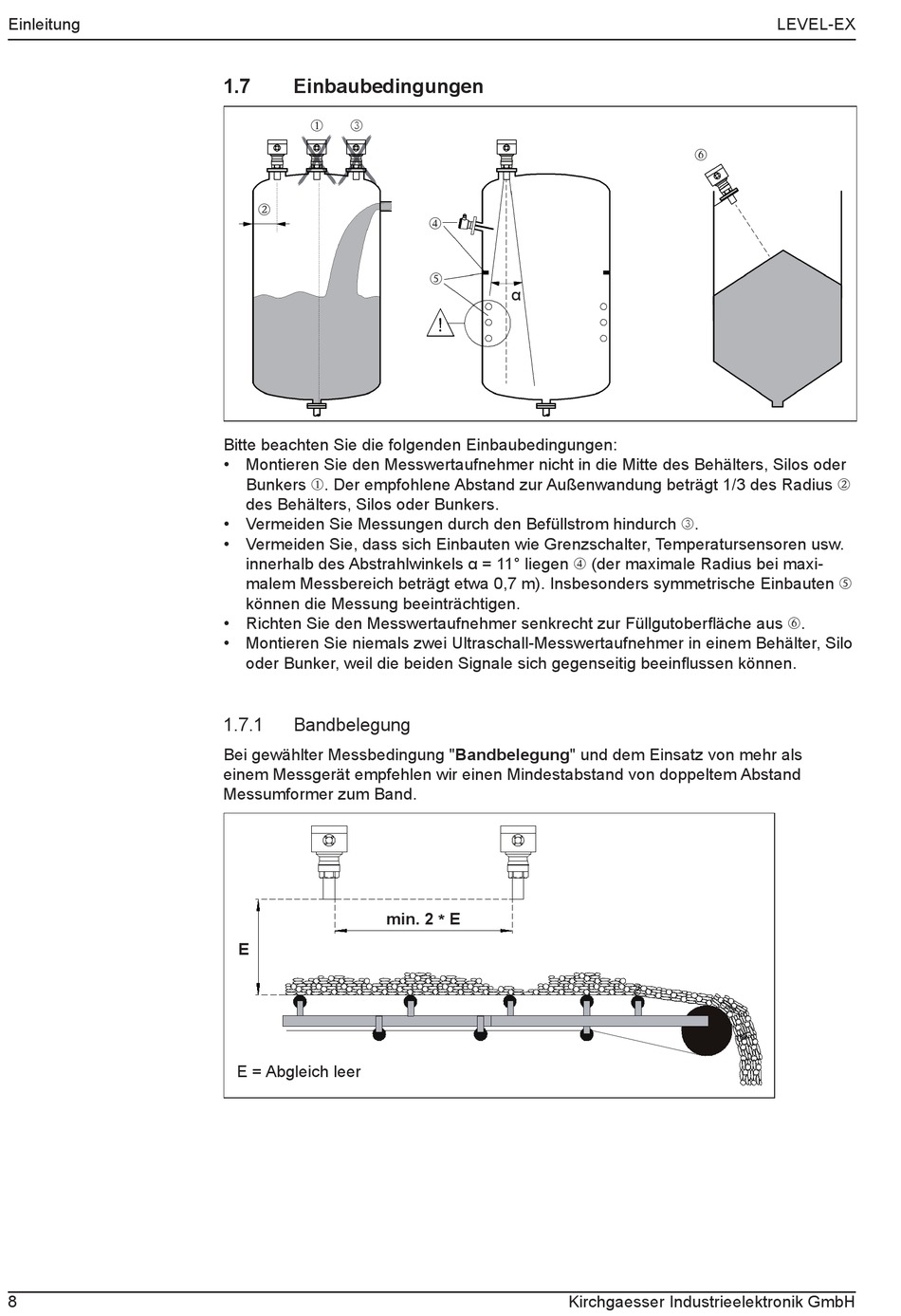

Bitte beachten Sie die folgenden Einbaubedingungen:
• Montieren Sie den Messwertaufnehmer nicht in die Mitte des Behälters, Silos oder
Bunkers m. Der empfohlene Abstand zur Außenwandung beträgt 1/3 des Radius n
des Behälters, Silos oder Bunkers.
• Vermeiden Sie Messungen durch den Befüllstrom hindurch o.
• Vermeiden Sie, dass sich Einbauten wie Grenzschalter, Temperatursensoren usw.
innerhalb des Abstrahlwinkels α = 11° liegen p (der maximale Radius bei maxi-
malem Messbereich beträgt etwa 0,7 m). Insbesonders symmetrische Einbauten q
können die Messung beeinträchtigen.
• Richten Sie den Messwertaufnehmer senkrecht zur Füllgutoberfläche aus r.
• Montieren Sie niemals zwei Ultraschall-Messwertaufnehmer in einem Behälter, Silo
oder Bunker, weil die beiden Signale sich gegenseitig beeinflussen können.
1.7.1
Bandbelegung
Bei gewählter Messbedingung "Bandbelegung" und dem Einsatz von mehr als
einem Messgerät empfehlen wir einen Mindestabstand von doppeltem Abstand
Messumformer zum Band.
min. 2 * E
E
E = Abgleich leer
