Beschreibung der Gerätefunktionen
66
5.9.7

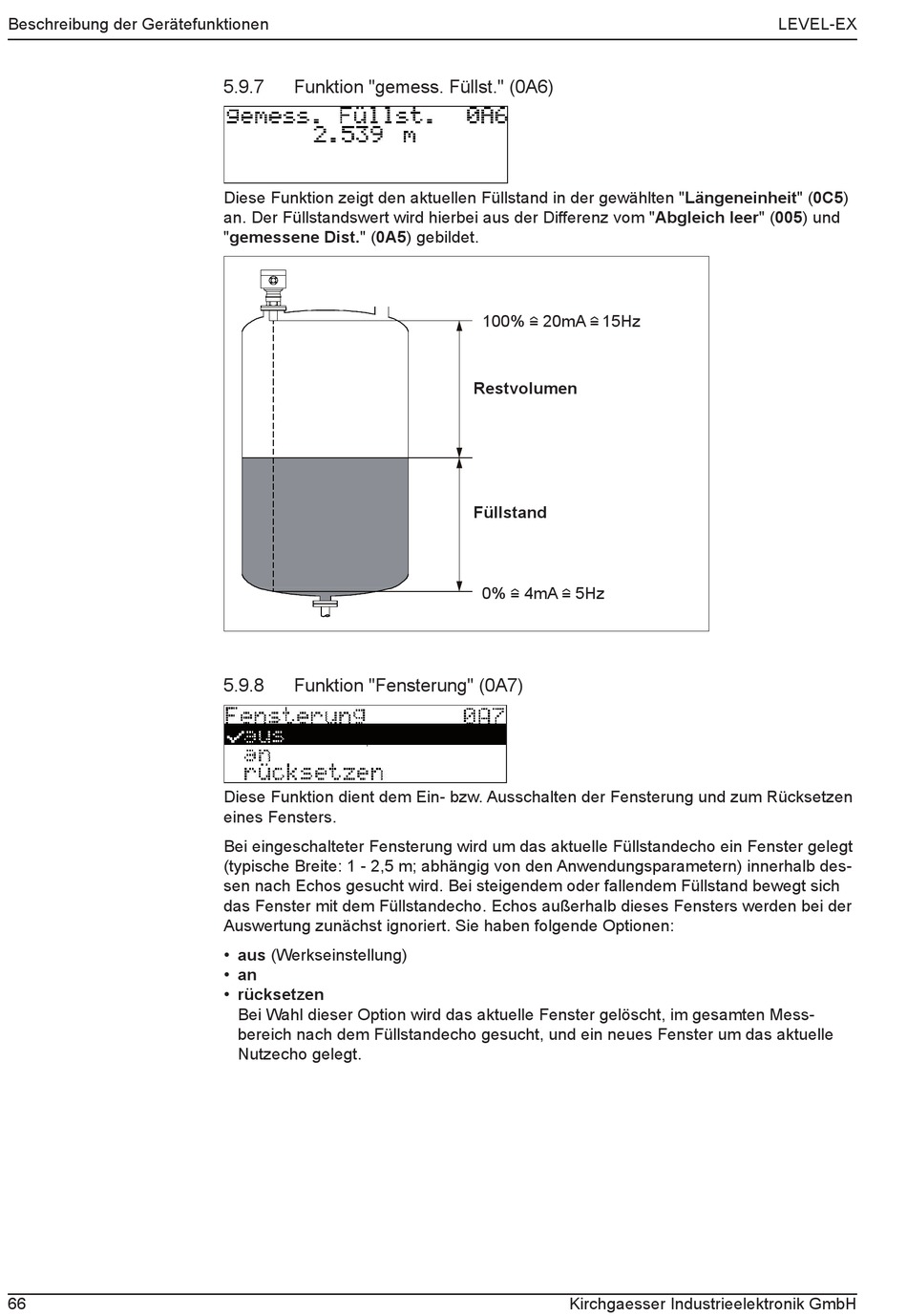

Funktion "gemess. Füllst." (0A6)
Diese Funktion zeigt den aktuellen Füllstand in der gewählten "Längeneinheit" (0C5)
an. Der Füllstandswert wird hierbei aus der Differenz vom "Abgleich leer" (005) und
"gemessene Dist." (0A5) gebildet.
5.9.8
Funktion "Fensterung" (0A7)
Diese Funktion dient dem Ein- bzw. Ausschalten der Fensterung und zum Rücksetzen
eines Fensters.
Bei eingeschalteter Fensterung wird um das aktuelle Füllstandecho ein Fenster gelegt
(typische Breite: 1 - 2,5 m; abhängig von den Anwendungsparametern) innerhalb des-
sen nach Echos gesucht wird. Bei steigendem oder fallendem Füllstand bewegt sich
das Fenster mit dem Füllstandecho. Echos außerhalb dieses Fensters werden bei der
Auswertung zunächst ignoriert. Sie haben folgende Optionen:
• aus (Werkseinstellung)
• an
• rücksetzen
Bei Wahl dieser Option wird das aktuelle Fenster gelöscht, im gesamten Mess-
bereich nach dem Füllstandecho gesucht, und ein neues Fenster um das aktuelle
Nutzecho gelegt.
100% i 20mA i 15Hz
Restvolumen
Füllstand
0% i 4mA i 5Hz
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
