Level-Ex-Aa - kirchgaesser LEVEL-EX Betriebsanleitung

LEVEL-EX
Kirchgaesser Industrieelektronik GmbH
2.3

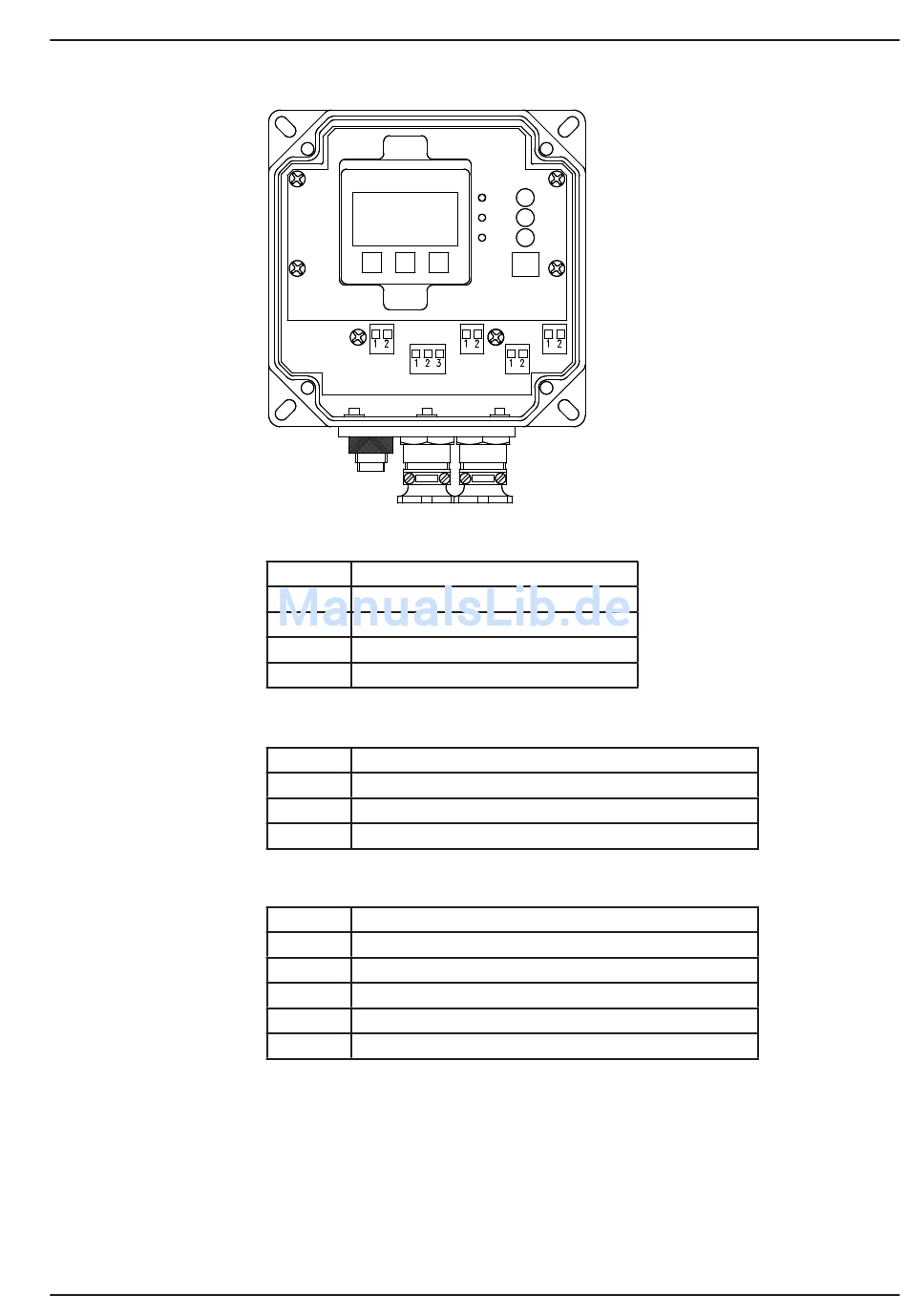

LEVEL-EX-AA****

KL1
KL2
2.3.1 LEVEL-EX-AA1B**
Klemme Belegung
KL1.1 Versorgungsspannung U i (+)
KL1.2 Versorgungsspannung U i (-)
KL5.1 Frequenzausgang: Kollektor
KL5.2 Frequenzausgang: Emitter
2.3.2 LEVEL-EX-AA3A**
Klemme Belegung
KL2.1 Versorgungsspannung U i (+)
KL2.2 Versorgungsspannung U i (-)
KL2.3 Stromausgang I o (+)
2.3.3 LEVEL-EX-AA3B**
Klemme Belegung
KL1.1 Versorgungsspannung U i (+)
KL1.2 Versorgungsspannung U i (-)
KL2.1 Versorgungsspannung StromausgangU io (+)
KL2.2 Versorgungsspannung Stromausgang U io (-)
KL2.3 Stromausgang I o (+)
KL3 KL5
KL4
Elektrischer Anschluss
13
