LEVEL-EX
!
Kirchgaesser Industrieelektronik GmbH

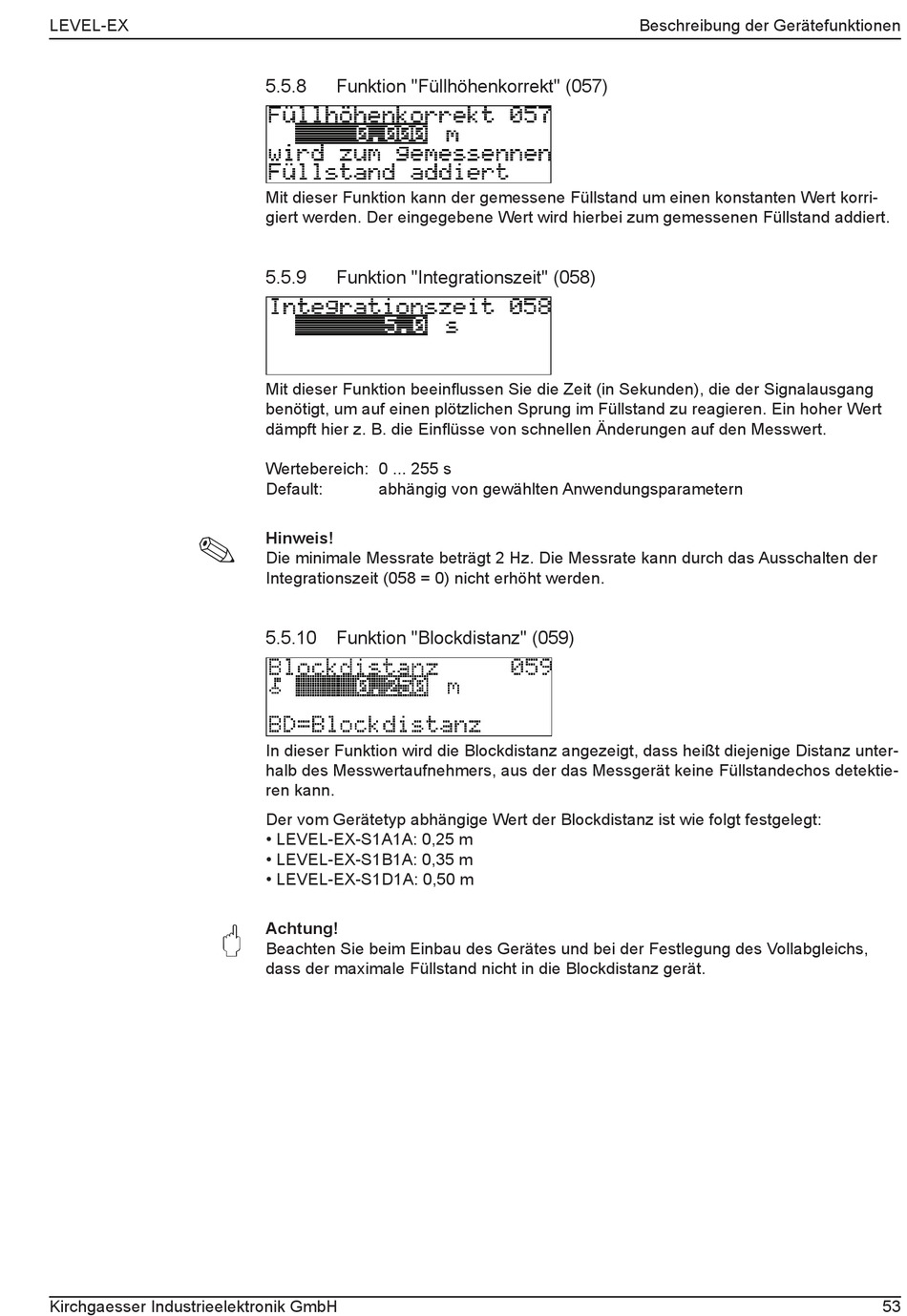

5.5.8
Funktion "Füllhöhenkorrekt" (057)
Mit dieser Funktion kann der gemessene Füllstand um einen konstanten Wert korri-
giert werden. Der eingegebene Wert wird hierbei zum gemessenen Füllstand addiert.
5.5.9
Funktion "Integrationszeit" (058)
Mit dieser Funktion beeinflussen Sie die Zeit (in Sekunden), die der Signalausgang
benötigt, um auf einen plötzlichen Sprung im Füllstand zu reagieren. Ein hoher Wert
dämpft hier z. B. die Einflüsse von schnellen Änderungen auf den Messwert.
Wertebereich: 0 ... 255 s
Default:
abhängig von gewählten Anwendungsparametern
Hinweis!
Die minimale Messrate beträgt 2 Hz. Die Messrate kann durch das Ausschalten der
Integrationszeit (058 = 0) nicht erhöht werden.
5.5.10
Funktion "Blockdistanz" (059)
In dieser Funktion wird die Blockdistanz angezeigt, dass heißt diejenige Distanz unter-
halb des Messwertaufnehmers, aus der das Messgerät keine Füllstandechos detektie-
ren kann.
Der vom Gerätetyp abhängige Wert der Blockdistanz ist wie folgt festgelegt:
• LEVEL-EX-S1A1A: 0,25 m
• LEVEL-EX-S1B1A: 0,35 m
• LEVEL-EX-S1D1A: 0,50 m
Achtung!
"
Beachten Sie beim Einbau des Gerätes und bei der Festlegung des Vollabgleichs,
dass der maximale Füllstand nicht in die Blockdistanz gerät.
Beschreibung der Gerätefunktionen
53
