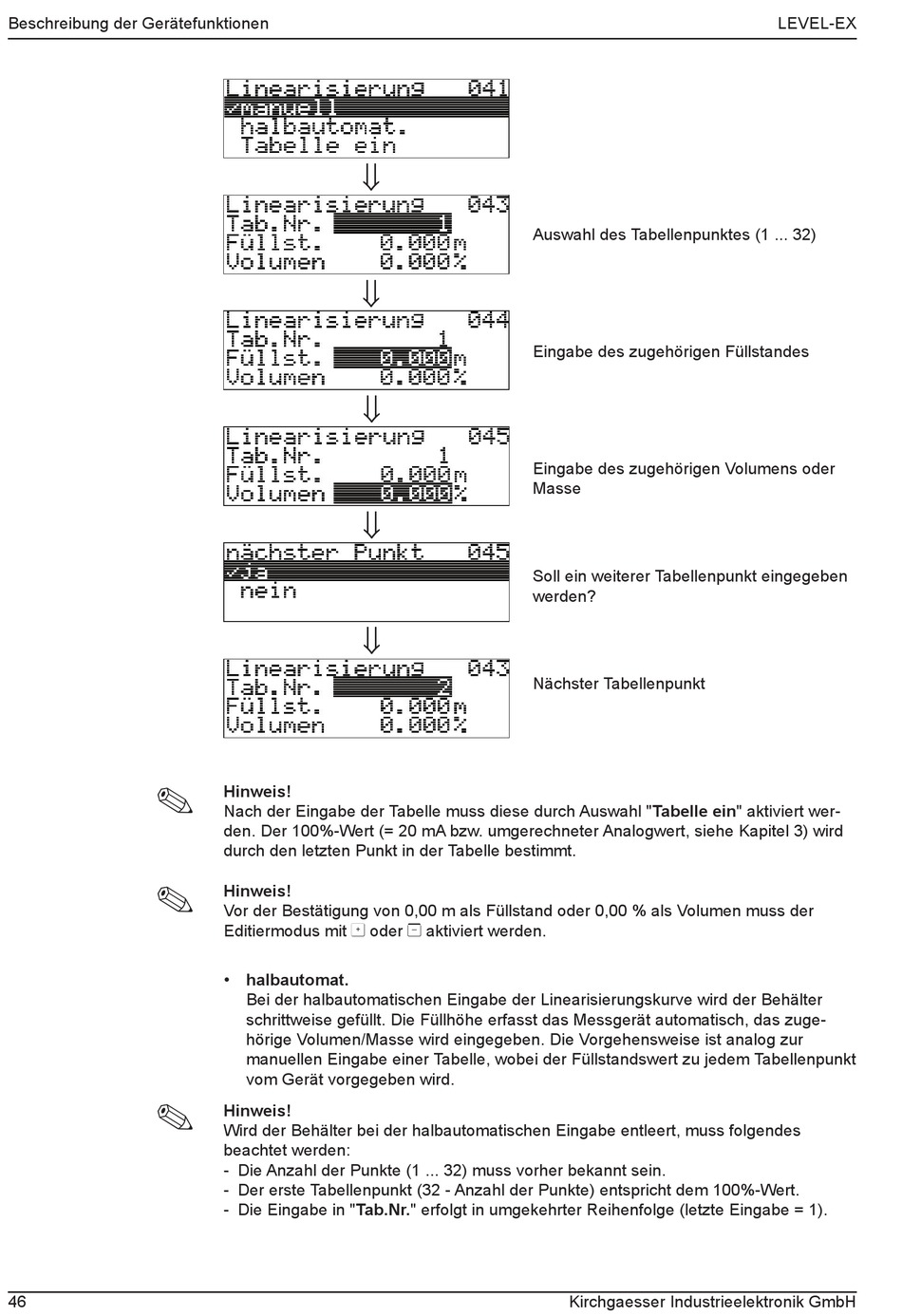

Beschreibung der Gerätefunktionen
!
!
!
46
⇓
⇓
⇓
⇓
⇓
Hinweis!
Nach der Eingabe der Tabelle muss diese durch Auswahl "Tabelle ein" aktiviert wer-
den. Der 100%-Wert (= 20 mA bzw. umgerechneter Analogwert, siehe Kapitel 3) wird
durch den letzten Punkt in der Tabelle bestimmt.
Hinweis!
Vor der Bestätigung von 0,00 m als Füllstand oder 0,00 % als Volumen muss der
Editiermodus mit O oder S aktiviert werden.
• halbautomat.
Bei der halbautomatischen Eingabe der Linearisierungskurve wird der Behälter
schrittweise gefüllt. Die Füllhöhe erfasst das Messgerät automatisch, das zuge-
hörige Volumen/Masse wird eingegeben. Die Vorgehensweise ist analog zur
manuellen Eingabe einer Tabelle, wobei der Füllstandswert zu jedem Tabellenpunkt
vom Gerät vorgegeben wird.
Hinweis!
Wird der Behälter bei der halbautomatischen Eingabe entleert, muss folgendes
beachtet werden:
- Die Anzahl der Punkte (1 ... 32) muss vorher bekannt sein.
- Der erste Tabellenpunkt (32 - Anzahl der Punkte) entspricht dem 100%-Wert.
- Die Eingabe in "Tab.Nr." erfolgt in umgekehrter Reihenfolge (letzte Eingabe = 1).
Auswahl des Tabellenpunktes (1 ... 32)
Eingabe des zugehörigen Füllstandes
Eingabe des zugehörigen Volumens oder
Masse
Soll ein weiterer Tabellenpunkt eingegeben
werden?
Nächster Tabellenpunkt
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
