LEVEL-EX
Kirchgaesser Industrieelektronik GmbH
2

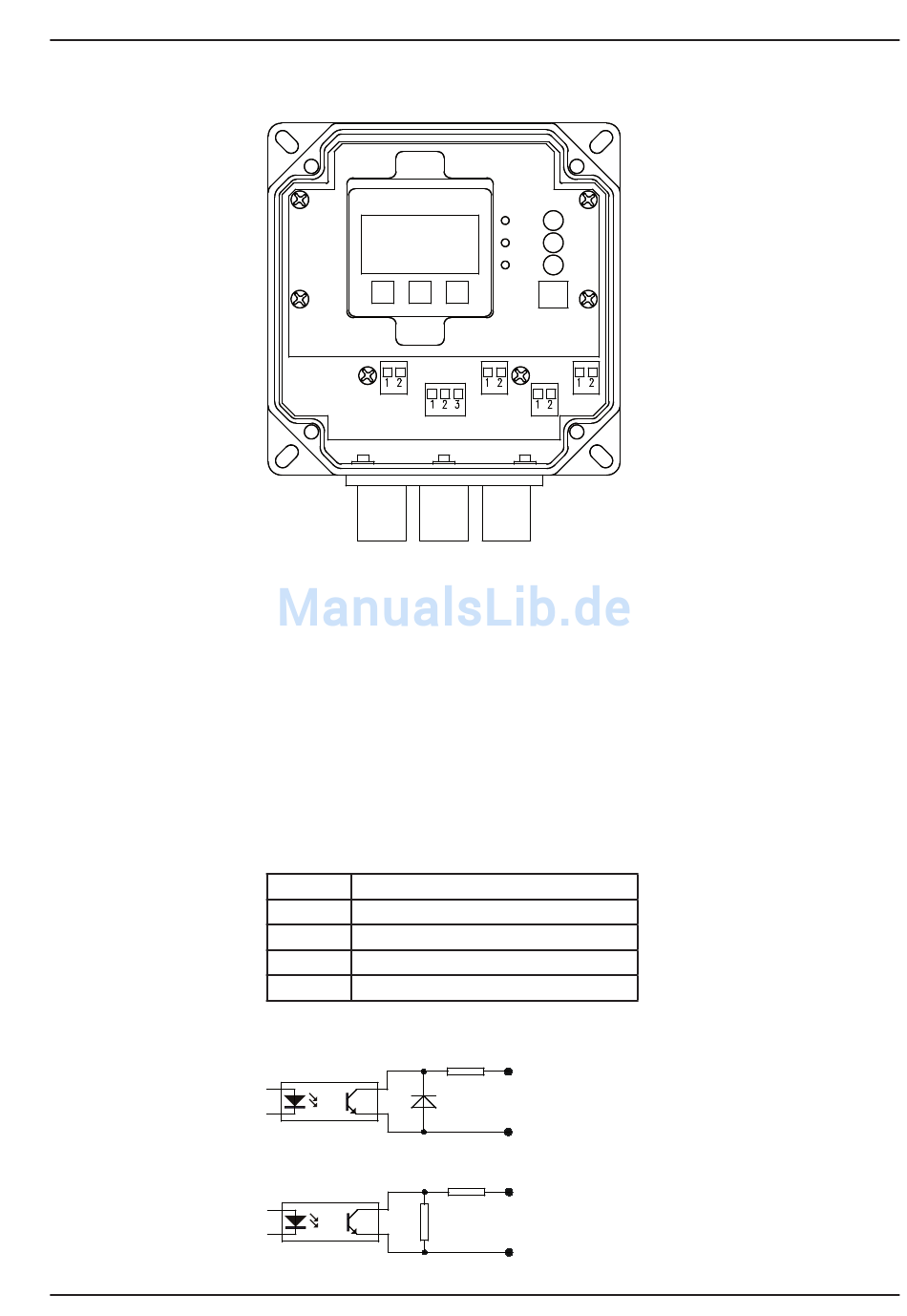

Elektrischer Anschluss
KL1
KL2
1
Der elektrische Anschluss erfolgt über Kabelverschraubungen und/oder Steckver-
binder:
1. Steckverbinder 1: Verbindung vom Messwertaufnehmer LEVEL-EX-S* mit der
Anzeige- und Bedieneinheit LEVEL-EX-A* (Verbindungsleitung Typ VLH-***)
2. Kabelverschraubung (LEVEL-EX-AA*) bzw. Steckverbinder 2 (alle Versionen außer
LEVEL-EX-AA*)
3. Kabelverschraubung (alle Versionen)
Einzelheiten zu den Kabelverschraubungen entnehmen Sie bitte dem Abschnitt
"Technische Daten".
2.1
Optokopplerausgänge
Klemme
Belegung
KL3.1
Alarmausgang: Kollektor
KL3.2
Alarmausgang: Emitter
KL4.1
Grenzwertausgang: Kollektor
KL4.2
Grenzwertausgang: Emitter
LEVEL-EX-A* (ohne LEVEL-EX-AB):
LEVEL-EX-AB:
KL3
KL5
KL4
2
3
(C) - Kollektor
(E) - Emitter
(C) - Kollektor
(E) - Emitter
Elektrischer Anschluss
11
