5.1.6

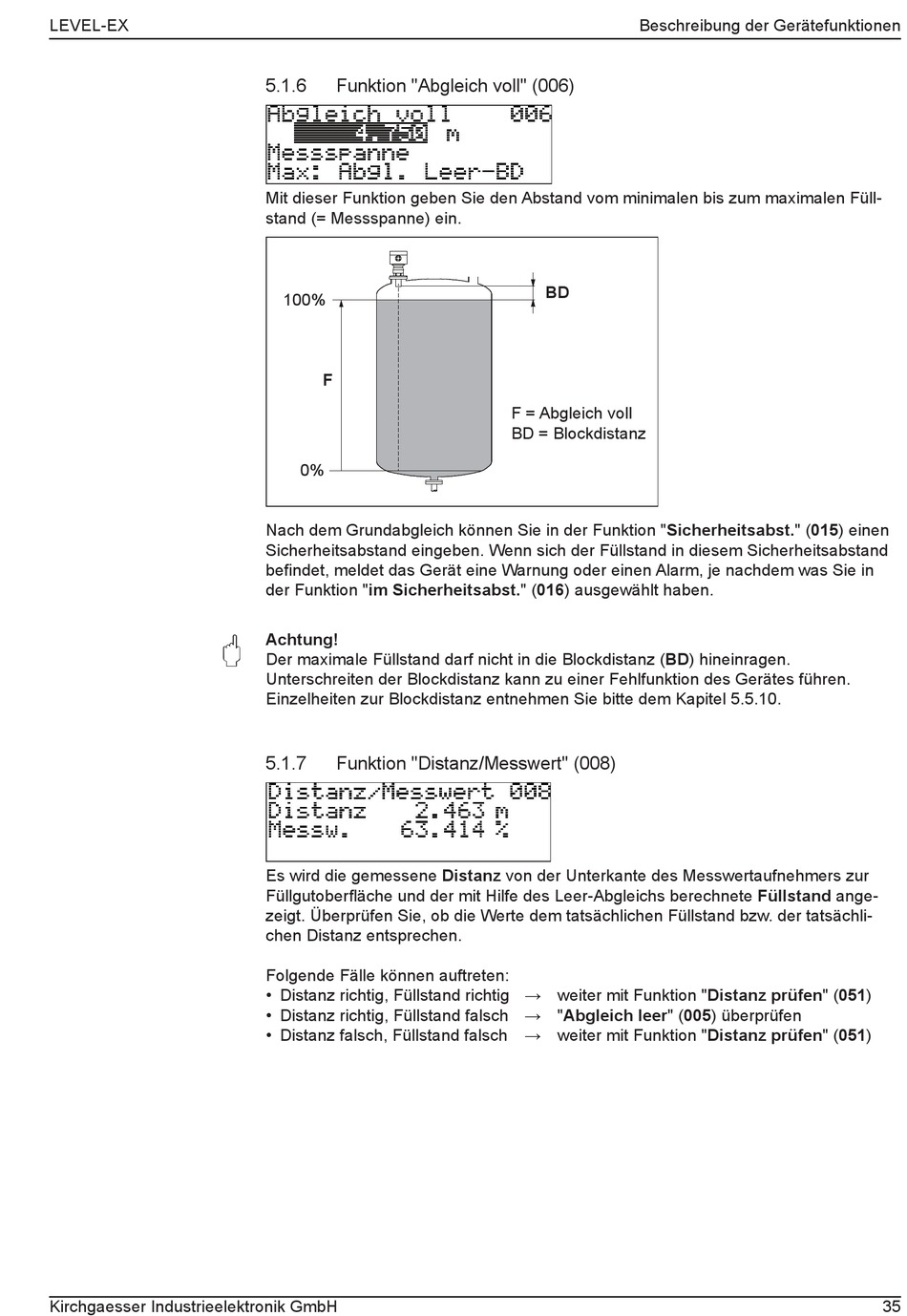

Funktion "Abgleich voll" (006)

Mit dieser Funktion geben Sie den Abstand vom minimalen bis zum maximalen Füll-
stand (= Messspanne) ein.
100%
F
0%
Nach dem Grundabgleich können Sie in der Funktion "Sicherheitsabst." (015) einen
Sicherheitsabstand eingeben. Wenn sich der Füllstand in diesem Sicherheitsabstand
befindet, meldet das Gerät eine Warnung oder einen Alarm, je nachdem was Sie in
der Funktion "im Sicherheitsabst." (016) ausgewählt haben.
Achtung!
"
Der maximale Füllstand darf nicht in die Blockdistanz (BD) hineinragen.
Unterschreiten der Blockdistanz kann zu einer Fehlfunktion des Gerätes führen.
Einzelheiten zur Blockdistanz entnehmen Sie bitte dem Kapitel 5.5.10.
5.1.7

Funktion "Distanz/Messwert" (008)

Es wird die gemessene Distanz von der Unterkante des Messwertaufnehmers zur
Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Füllstand ange-
zeigt. Überprüfen Sie, ob die Werte dem tatsächlichen Füllstand bzw. der tatsächli-
chen Distanz entsprechen.
Folgende Fälle können auftreten:
• Distanz richtig, Füllstand richtig → weiter mit Funktion "Distanz prüfen" (051)
• Distanz richtig, Füllstand falsch → "Abgleich leer" (005) überprüfen
• Distanz falsch, Füllstand falsch → weiter mit Funktion "Distanz prüfen" (051)
Beschreibung der Gerätefunktionen
BD
F = Abgleich voll
BD = Blockdistanz
