LEVEL-EX
Kirchgaesser Industrieelektronik GmbH
1.8
Montage
Die Montage des Messwertaufnehmers LEVEL-EX-S kann auf mehrere Arten
erfolgen:

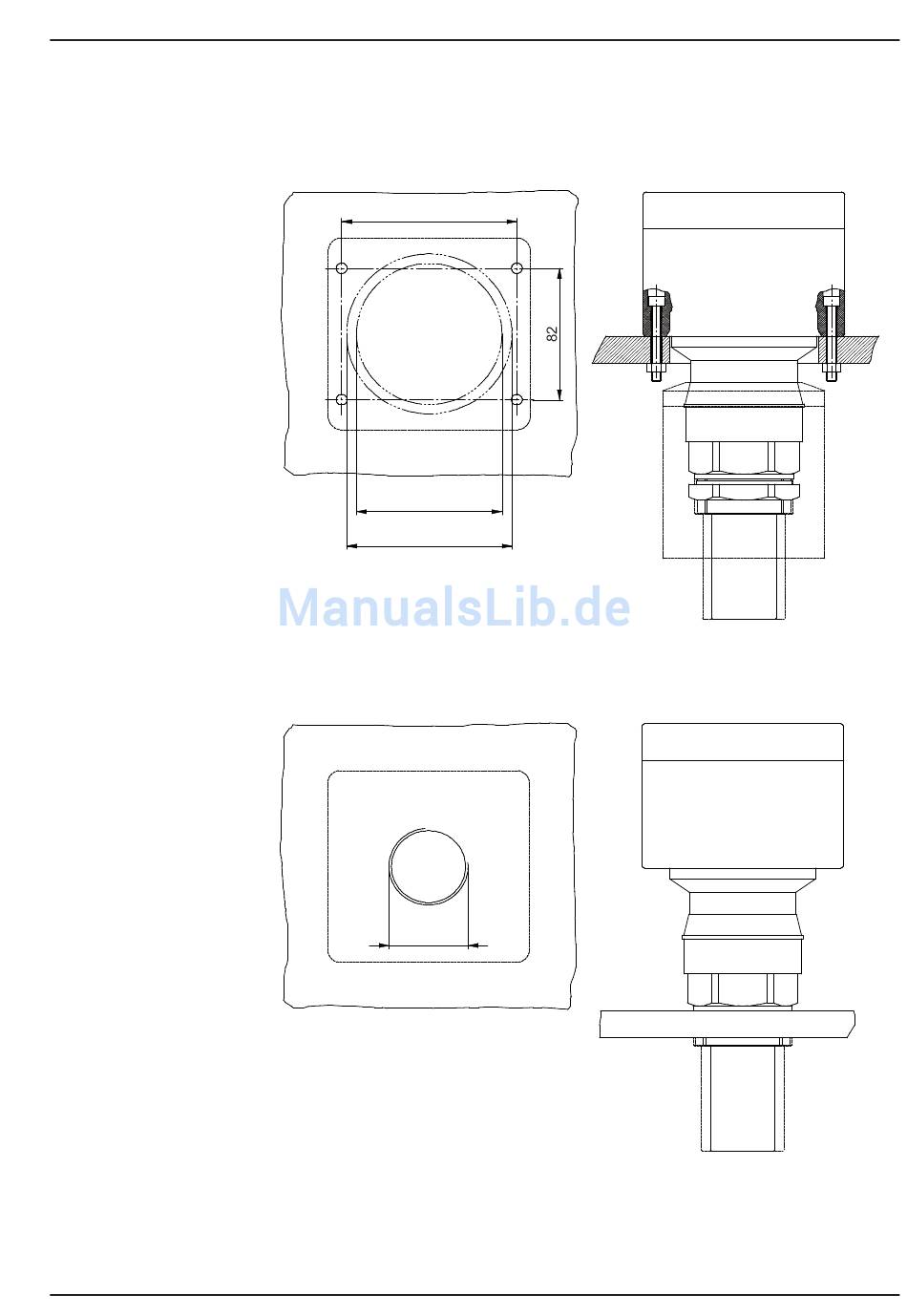

1. Befestigung des Elektronikgehäuses:
106
a
b
a - min. 90 mm (LEVEL-EX-S1A*/-S1B*)
b - min. 100 mm (LEVEL-EX-S1D*)
Hierbei wird das Gehäuse mittels vier geeigneter M6-Schrauben befestigt.
2. Befestigung über das Gewinde:
G1½ / G2
Hierbei wird der Messwertaufnehmer mittels des Gewindes befestigt.
Einleitung
9
