Beschreibung der Gerätefunktionen
44

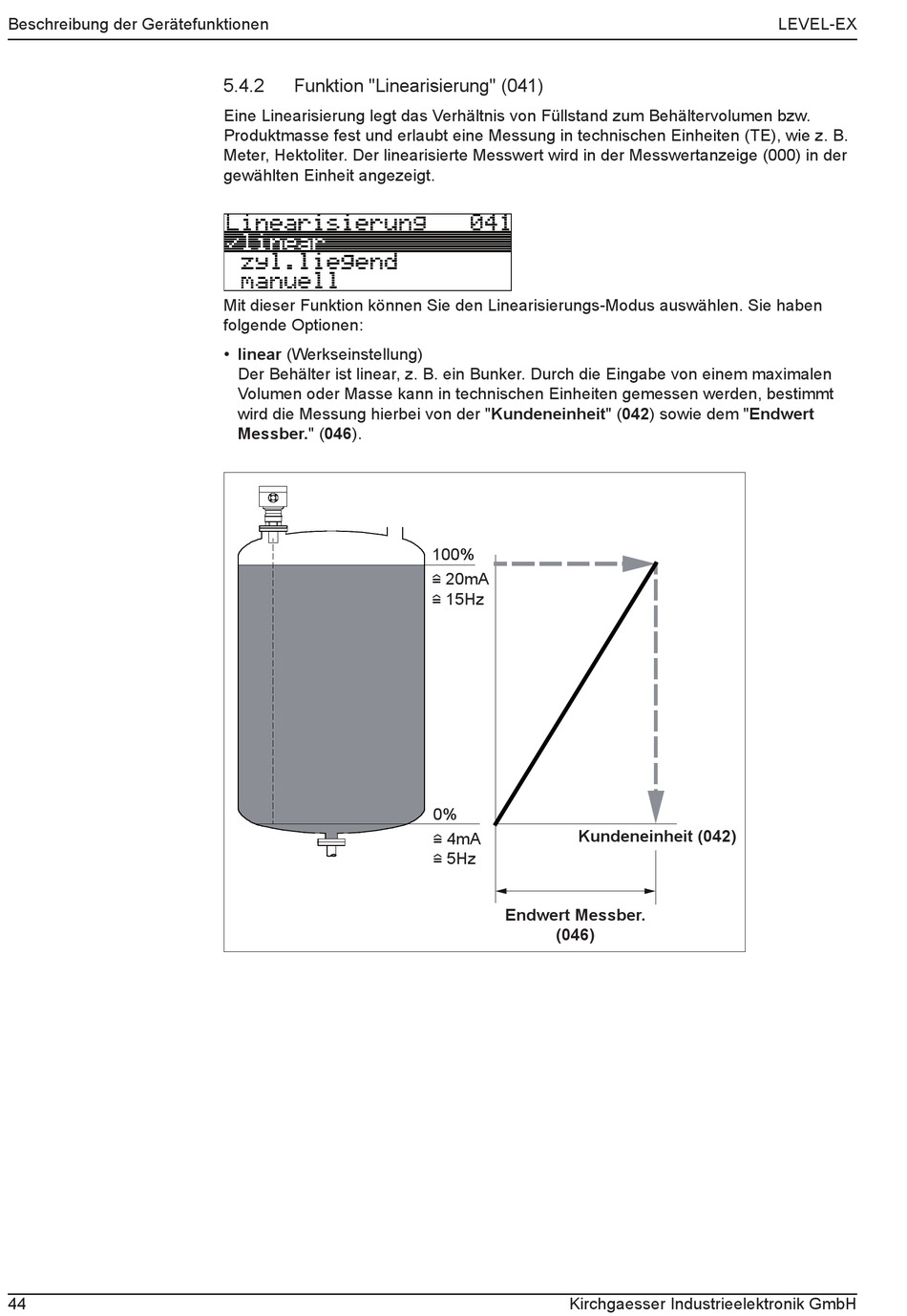

5.4.2 Funktion "Linearisierung" (041)
Eine Linearisierung legt das Verhältnis von Füllstand zum Behältervolumen bzw.
Produktmasse fest und erlaubt eine Messung in technischen Einheiten (TE), wie z. B.
Meter, Hektoliter. Der linearisierte Messwert wird in der Messwertanzeige (000) in der
gewählten Einheit angezeigt.
Mit dieser Funktion können Sie den Linearisierungs-Modus auswählen. Sie haben
folgende Optionen:
• linear (Werkseinstellung)
Der Behälter ist linear, z. B. ein Bunker. Durch die Eingabe von einem maximalen
Volumen oder Masse kann in technischen Einheiten gemessen werden, bestimmt
wird die Messung hierbei von der "Kundeneinheit" (042) sowie dem "Endwert
Messber." (046).
100%
i 20mA
i 15Hz
0%
Kundeneinheit (042)
i 4mA
i 5Hz
Endwert Messber.
(046)
