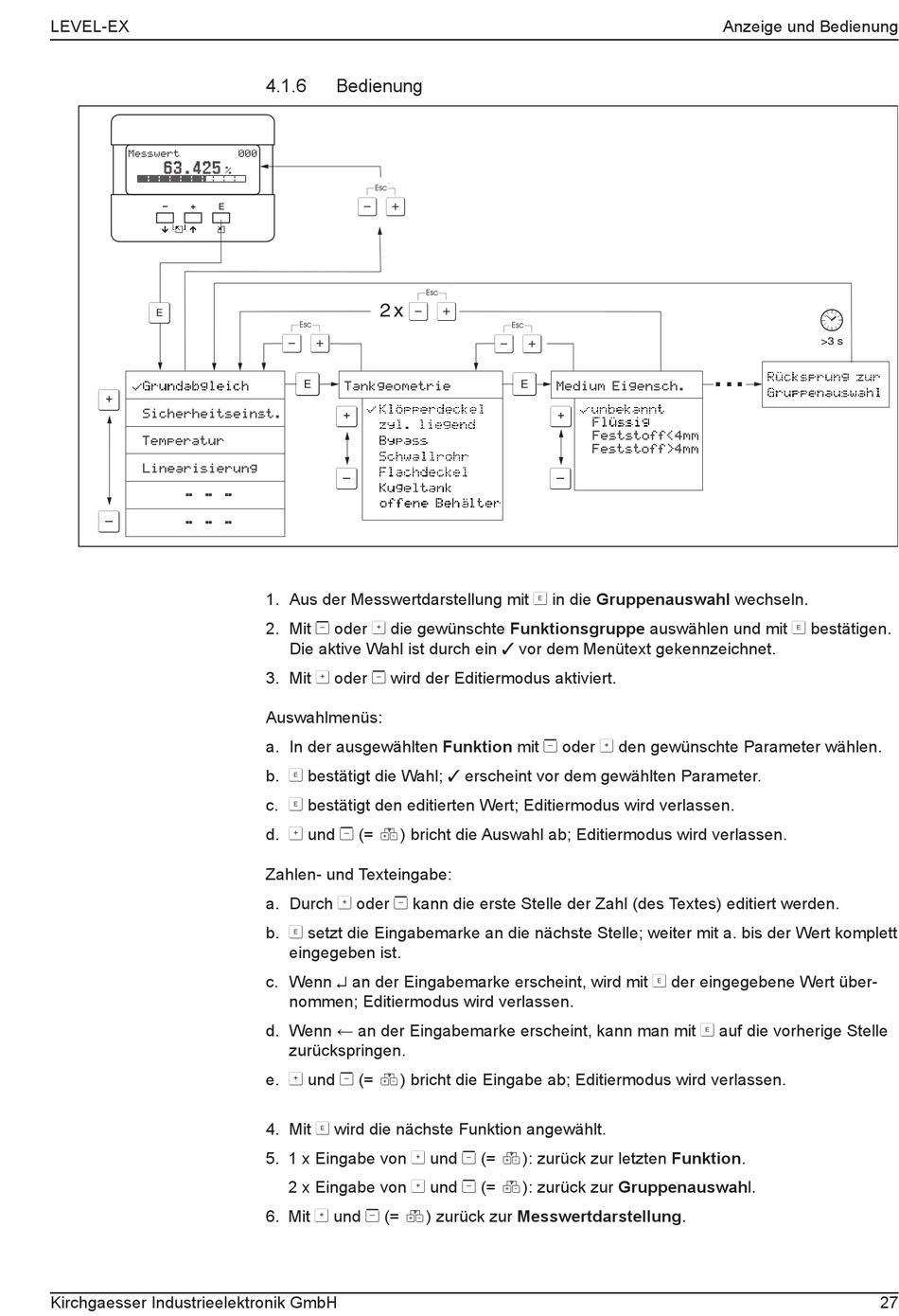

Bedienung über Vor-Ort-Display VU 331
4.1.6
Bedienung
X
X
2 x
X
F
O
S
1.
Aus der Messwertdarstellung mit F in die Gruppenauswahl wechseln.
1. Aus der Messwertdarstellung mit F in die Gruppenauswahl wechseln.
2.
Mit S oder O die gewünschte Funktionsgruppe auswählen und mit F bestätigen.
2. Mit S oder O die gewünschte Funktionsgruppe auswählen und mit F bestätigen.
Die aktive Wahl ist durch ein ✓ vor dem Menütext gekennzeichnet.
Die aktive Wahl ist durch ein  vor dem Menütext gekennzeichnet.
3.
Mit O oder S wird der Editiermodus aktiviert.
3. Mit O oder S wird der Editiermodus aktiviert.
Auswahlmenüs
Auswahlmenüs:
a. In der ausgewählten Funktion mit S oder O den gewünschte Parameter wählen.
a. In der ausgewählten Funktion mit S oder O den gewünschte Parameter wählen.
b. F bestätigt die Wahl; ✓erscheint vor dem gewählten Parameter.
b. F bestätigt die Wahl; Â erscheint vor dem gewählten Parameter.
c. F bestätigt den editierten Wert; Editiermodus wird verlassen.
c. F bestätigt den editierten Wert; Editiermodus wird verlassen.
d. O und S (= Q) bricht die Auswahl ab; Editiermodus wird verlassen.
d. O und S (= Q) bricht die Auswahl ab; Editiermodus wird verlassen.
Zahlen- / Texteingabe
Zahlen- und Texteingabe:
a. Durch O oder S kann die erste Stelle der Zahl (des Textes) editiert werden.
a. Durch O oder S kann die erste Stelle der Zahl (des Textes) editiert werden.
b. F setzt die Eingabemarke an die nächste Stelle; weiter mit a. bis der Wert komplett einge-
b. F setzt die Eingabemarke an die nächste Stelle; weiter mit a. bis der Wert komplett
geben ist.
eingegeben ist.
c. Wenn ↵ an der Eingabemarke erscheint, wird mit F der eingegebene Wert übernommen;
c. Wenn ↵ an der Eingabemarke erscheint, wird mit F der eingegebene Wert über-
Editiermodus wird verlassen.
nommen; Editiermodus wird verlassen.
d. Wenn ← an der Eingabemarke erscheint, kann man mit F auf die vorherige Stelle zurück-
d. Wenn ← an der Eingabemarke erscheint, kann man mit F auf die vorherige Stelle
springen.
zurückspringen.
e. O und S (= Q) bricht die Eingabe ab; Editiermodus wird verlassen.
e. O und S (= Q) bricht die Eingabe ab; Editiermodus wird verlassen.
4.
Mit F wird die nächste Funktion angewählt.
4. Mit F wird die nächste Funktion angewählt.
5.
1 x Eingabe von O und S (= Q): zurück zur letzten Funktion.
2 x Eingabe von O und S (= Q): zurück zur Gruppenauswahl.
5. 1 x Eingabe von O und S (= Q): zurück zur letzten Funktion.
6.
mit O und S (= Q) zurück zur Messwertdarstellung.
2 x Eingabe von O und S (= Q): zurück zur Gruppenauswahl.
6. Mit O und S (= Q) zurück zur Messwertdarstellung.
X
F
O
S
Prosonic M - HART
Anzeige und Bedienung
>3 s
...
L00-FMU4xxxx-19-00-00-de-018
