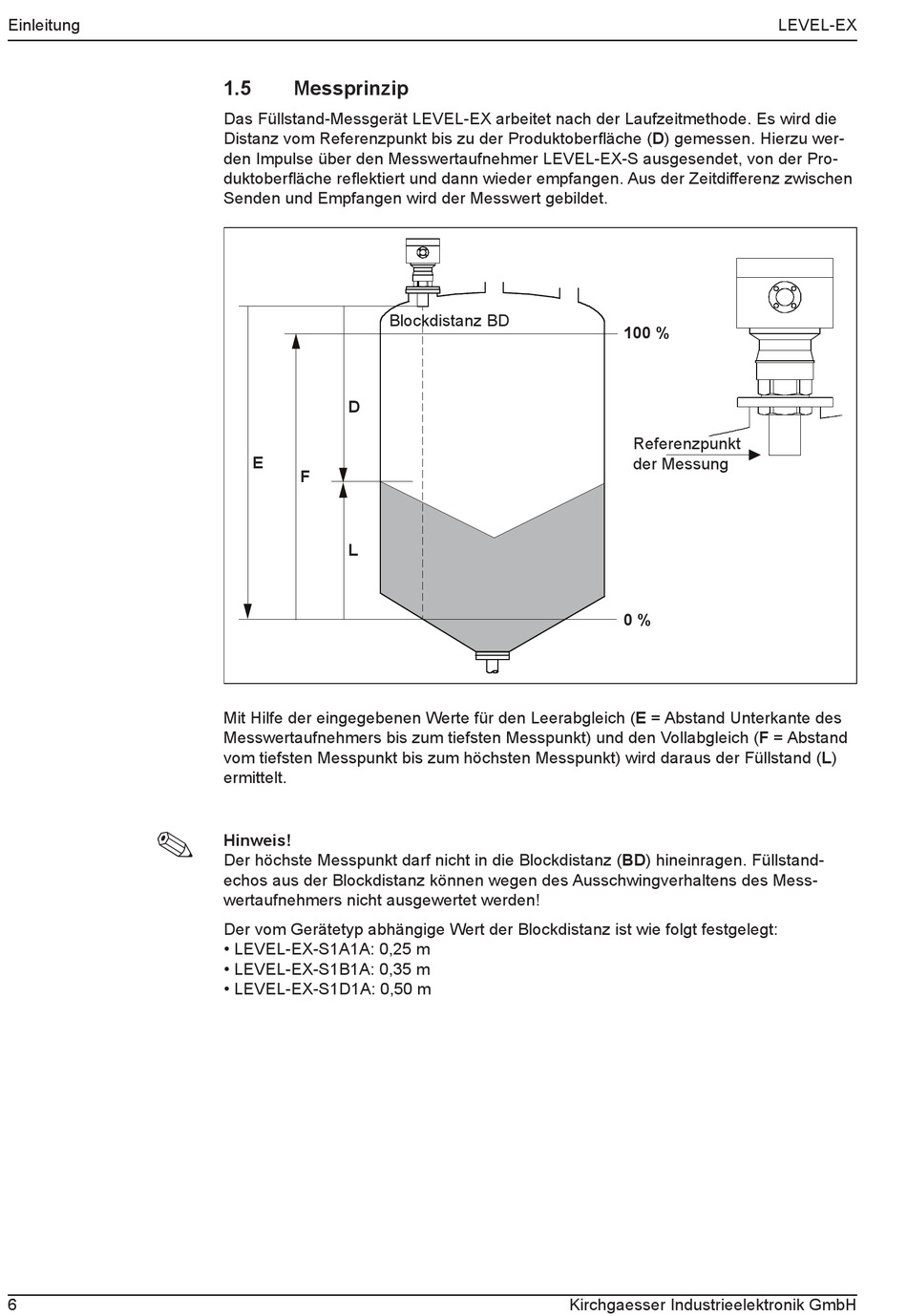

Messprinzip
Das Füllstand-Messgerät LEVEL-EX arbeitet nach der Laufzeitmethode. Es wird die
Distanz vom Referenzpunkt bis zu der Produktoberfläche (D) gemessen. Hierzu wer-
den Impulse über den Messwertaufnehmer LEVEL-EX-S ausgesendet, von der Pro-
duktoberfläche reflektiert und dann wieder empfangen. Aus der Zeitdifferenz zwischen
Senden und Empfangen wird der Messwert gebildet.
D
E
F
L
Mit Hilfe der eingegebenen Werte für den Leerabgleich (E = Abstand Unterkante des
Messwertaufnehmers bis zum tiefsten Messpunkt) und den Vollabgleich (F = Abstand
vom tiefsten Messpunkt bis zum höchsten Messpunkt) wird daraus der Füllstand (L)
ermittelt.
Hinweis!
Der höchste Messpunkt darf nicht in die Blockdistanz (BD) hineinragen. Füllstand-
echos aus der Blockdistanz können wegen des Ausschwingverhaltens des Mess-
wertaufnehmers nicht ausgewertet werden!
Der vom Gerätetyp abhängige Wert der Blockdistanz ist wie folgt festgelegt:
• LEVEL-EX-S1A1A: 0,25 m
• LEVEL-EX-S1B1A: 0,35 m
• LEVEL-EX-S1D1A: 0,50 m
Blockdistanz BD
100 %
Referenzpunkt
der Messung
0 %
