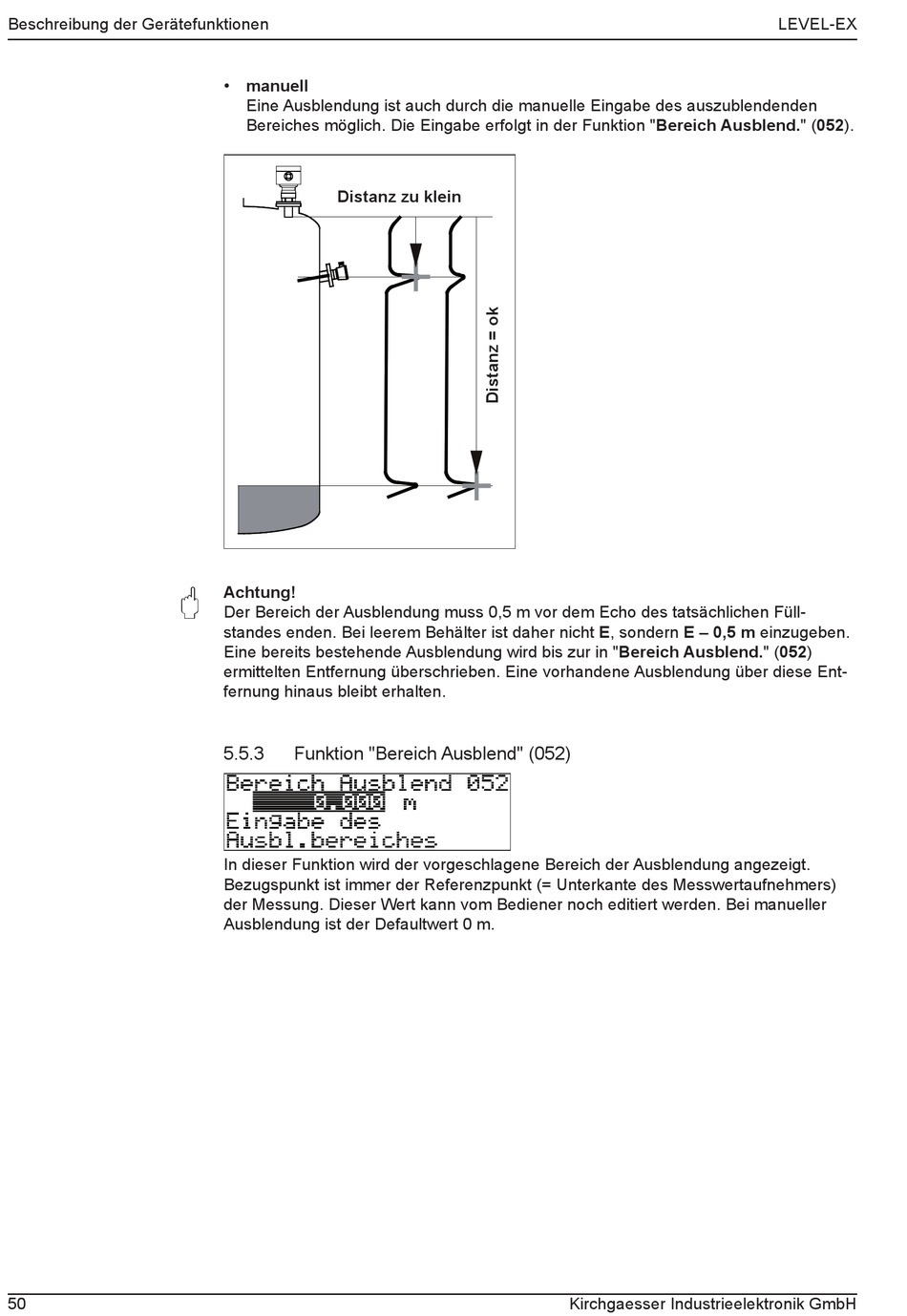

Beschreibung der Gerätefunktionen
50
• manuell
Eine Ausblendung ist auch durch die manuelle Eingabe des auszublendenden
Bereiches möglich. Die Eingabe erfolgt in der Funktion "Bereich Ausblend." (052).
Distanz zu klein
Achtung!
"
Der Bereich der Ausblendung muss 0,5 m vor dem Echo des tatsächlichen Füll-
standes enden. Bei leerem Behälter ist daher nicht E, sondern E – 0,5 m einzugeben.
Eine bereits bestehende Ausblendung wird bis zur in "Bereich Ausblend." (052)
ermittelten Entfernung überschrieben. Eine vorhandene Ausblendung über diese Ent-
fernung hinaus bleibt erhalten.
5.5.3
Funktion "Bereich Ausblend" (052)
In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt.
Bezugspunkt ist immer der Referenzpunkt (= Unterkante des Messwertaufnehmers)
der Messung. Dieser Wert kann vom Bediener noch editiert werden. Bei manueller
Ausblendung ist der Defaultwert 0 m.
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
