LEVEL-EX
Kirchgaesser Industrieelektronik GmbH
2.11
LEVEL-EX-AJ****
KL1
KL2
2.11.1
LEVEL-EX-AJ1A**
Klemme
Steckverbinder 2
KL1.1
Pin 1
KL1.2
Pin 2
KL5.1
Pin 3
KL5.2
Pin 4
2.11.2
LEVEL-EX-AJ1B**
Klemme
Steckverbinder 2
KL1.1
—
KL1.2
—
KL5.1
Pin 3
KL5.2
Pin 4
2.11.3
LEVEL-EX-AJ3A**
Klemme
Steckverbinder 2
KL1.1
Pin 1
KL1.2
Pin 2
KL2.1
Pin 1
KL2.2
Pin 2
KL2.3
Pin 3
2.11.4
LEVEL-EX-AJ3B**
Klemme
Steckverbinder 2
KL1.1
—
KL1.2
—
KL2.1
Pin 1
KL2.2
Pin 2
KL2.3
Pin 3
KL3
KL5
KL4
Belegung
Versorgungsspannung U i (+)
Versorgungsspannung U i (-)
Frequenzausgang: Kollektor
Frequenzausgang: Emitter
Belegung
Versorgungsspannung U i (+)
Versorgungsspannung U i (-)
Frequenzausgang: Kollektor
Frequenzausgang: Emitter
Belegung
Versorgungsspannung U i (+)
Versorgungsspannung U i (-)
Versorgungsspannung Stromausgang U io (+)
Versorgungsspannung Stromausgang U io (-)
Stromausgang I o (+)
Belegung
Versorgungsspannung U i (+)
Versorgungsspannung U i (-)
Versorgungsspannung Stromausgang U io (+)
Versorgungsspannung Stromausgang U io (-)
Stromausgang I o (+)

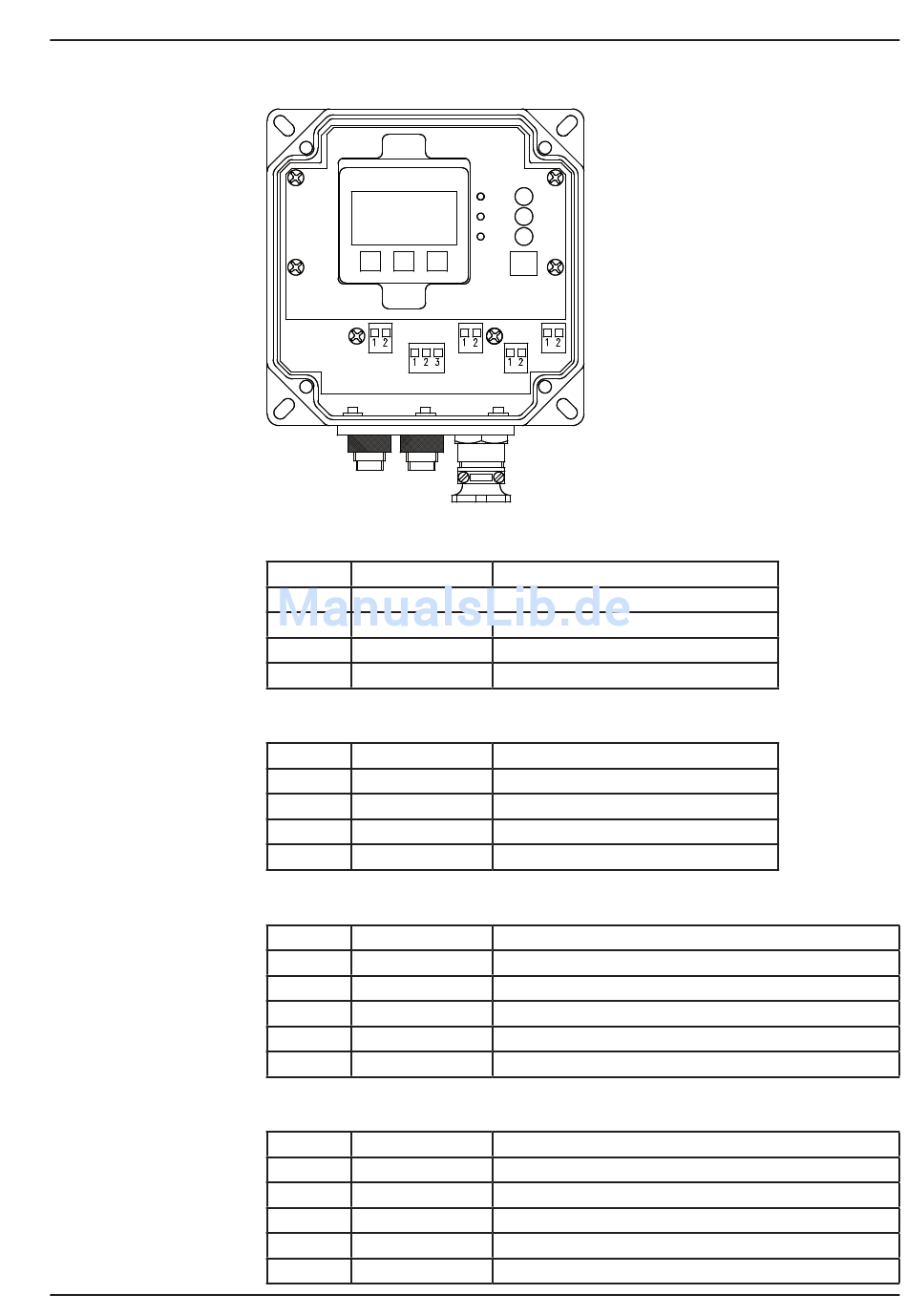

Elektrischer Anschluss
