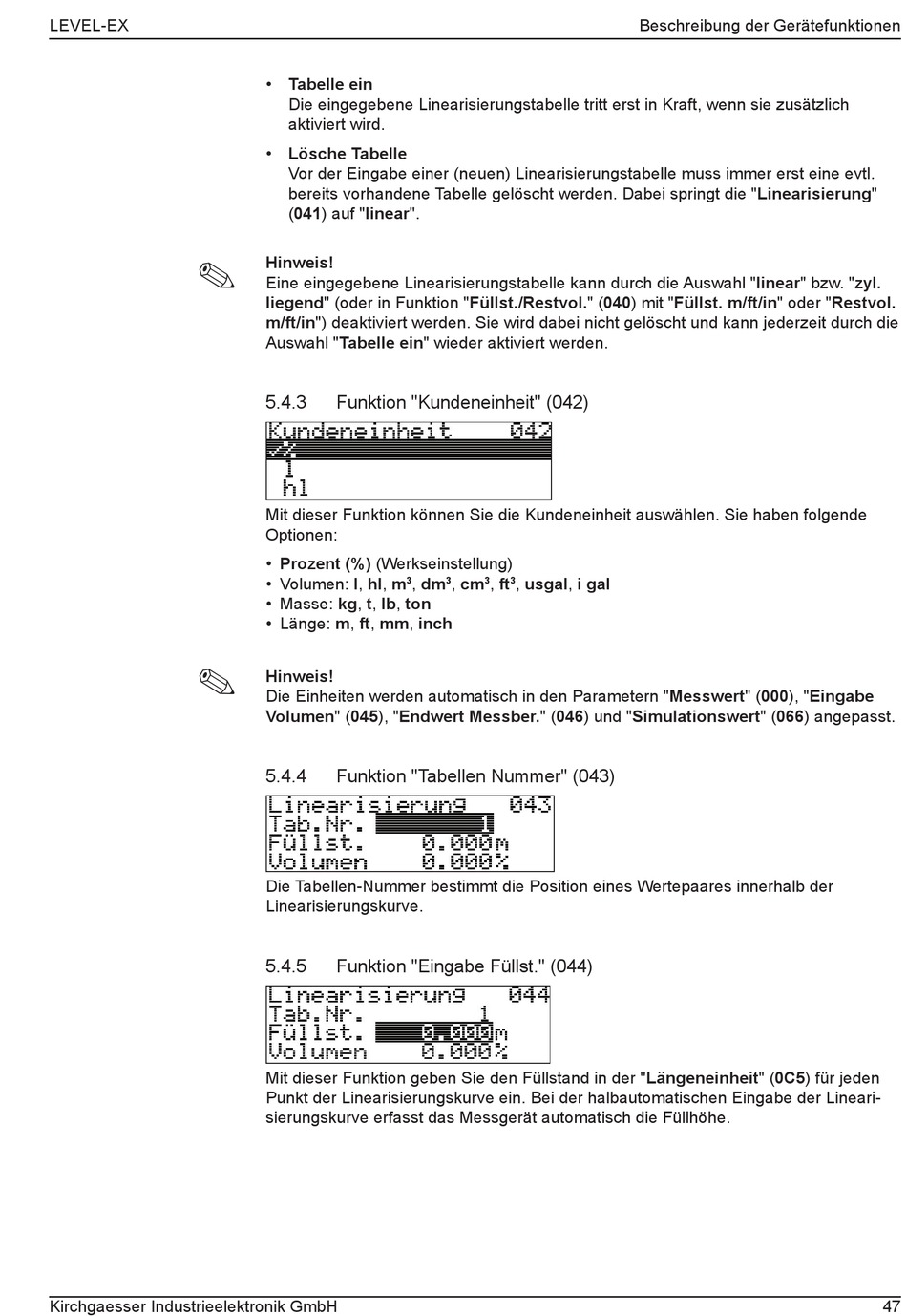

LEVEL-EX
!
!
Kirchgaesser Industrieelektronik GmbH
• Tabelle ein
Die eingegebene Linearisierungstabelle tritt erst in Kraft, wenn sie zusätzlich
aktiviert wird.
• Lösche Tabelle
Vor der Eingabe einer (neuen) Linearisierungstabelle muss immer erst eine evtl.
bereits vorhandene Tabelle gelöscht werden. Dabei springt die "Linearisierung"
(041) auf "linear".
Hinweis!
Eine eingegebene Linearisierungstabelle kann durch die Auswahl "linear" bzw. "zyl.
liegend" (oder in Funktion "Füllst./Restvol." (040) mit "Füllst. m/ft/in" oder "Restvol.
m/ft/in") deaktiviert werden. Sie wird dabei nicht gelöscht und kann jederzeit durch die
Auswahl "Tabelle ein" wieder aktiviert werden.
5.4.3
Funktion "Kundeneinheit" (042)
Mit dieser Funktion können Sie die Kundeneinheit auswählen. Sie haben folgende
Optionen:
• Prozent (%) (Werkseinstellung)
• Volumen: l, hl, m
, dm
3
• Masse: kg, t, lb, ton
• Länge: m, ft, mm, inch
Hinweis!
Die Einheiten werden automatisch in den Parametern "Messwert" (000), "Eingabe
Volumen" (045), "Endwert Messber." (046) und "Simulationswert" (066) angepasst.
5.4.4
Funktion "Tabellen Nummer" (043)
Die Tabellen-Nummer bestimmt die Position eines Wertepaares innerhalb der
Linearisierungskurve.
5.4.5
Funktion "Eingabe Füllst." (044)
Mit dieser Funktion geben Sie den Füllstand in der "Längeneinheit" (0C5) für jeden
Punkt der Linearisierungskurve ein. Bei der halbautomatischen Eingabe der Lineari-
sierungskurve erfasst das Messgerät automatisch die Füllhöhe.
, cm
, ft
, usgal, i gal
3
3
3
Beschreibung der Gerätefunktionen
47
