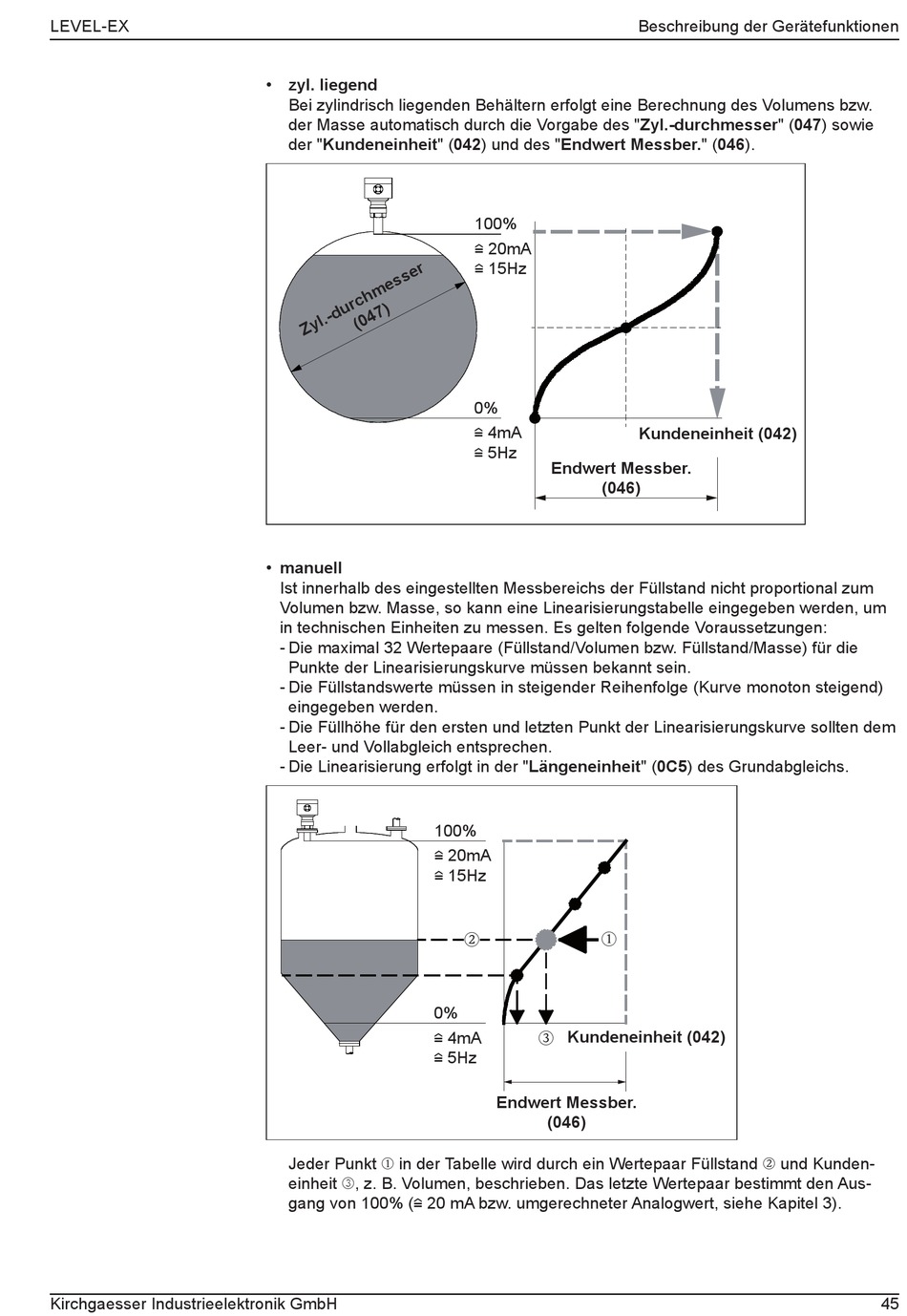

• zyl. liegend
Bei zylindrisch liegenden Behältern erfolgt eine Berechnung des Volumens bzw.
der Masse automatisch durch die Vorgabe des "Zyl.-durchmesser" (047) sowie
der "Kundeneinheit" (042) und des "Endwert Messber." (046).
• manuell
Ist innerhalb des eingestellten Messbereichs der Füllstand nicht proportional zum
Volumen bzw. Masse, so kann eine Linearisierungstabelle eingegeben werden, um
in technischen Einheiten zu messen. Es gelten folgende Voraussetzungen:
- Die maximal 32 Wertepaare (Füllstand/Volumen bzw. Füllstand/Masse) für die
Punkte der Linearisierungskurve müssen bekannt sein.
- Die Füllstandswerte müssen in steigender Reihenfolge (Kurve monoton steigend)
eingegeben werden.
- Die Füllhöhe für den ersten und letzten Punkt der Linearisierungskurve sollten dem
Leer- und Vollabgleich entsprechen.
- Die Linearisierung erfolgt in der "Längeneinheit" (0C5) des Grundabgleichs.
100%
i 20mA
i 15Hz
0%
i 4mA
i 5Hz
Jeder Punkt m in der Tabelle wird durch ein Wertepaar Füllstand n und Kunden-
einheit o, z. B. Volumen, beschrieben. Das letzte Wertepaar bestimmt den Aus-
gang von 100% (i 20 mA bzw. umgerechneter Analogwert, siehe Kapitel 3).
100%
i 20mA
i 15Hz
0%
i 4mA
i 5Hz
Endwert Messber.
(046)
n
m
Kundeneinheit (042)
o
Endwert Messber.
(046)
Beschreibung der Gerätefunktionen
Kundeneinheit (042)
