Beschreibung der Gerätefunktionen
58
• Hüllkurve + Ausbl.
Im Allgemeinen ist es notwendig, im Behälter entstehende Störechos auszublenden.
Diese Ausblendung wird zweckmäßigerweise bei einem leeren Behälter durchge
führt; es sind dann alle evtl. auftretenden Störreflexionen durch z. B. Einbauten
erfasst und gespeichert (siehe Abbildung). Nur deutliche Echos durch die Füllgut-
oberfläche liegen dann über dieser Störechoausblendung und kommen zur Aus-
wertung. Auch bei einem nicht leeren Behälter kann diese Ausblendung bis zum
Füllstand oder bis zu einer vorgegebenen Distanz erfolgen. Jedoch kann dann mit
Absinken des Füllstandes unter die definierte Distanz ein zusätzliches Störecho die
Messung beeinträchtigen.

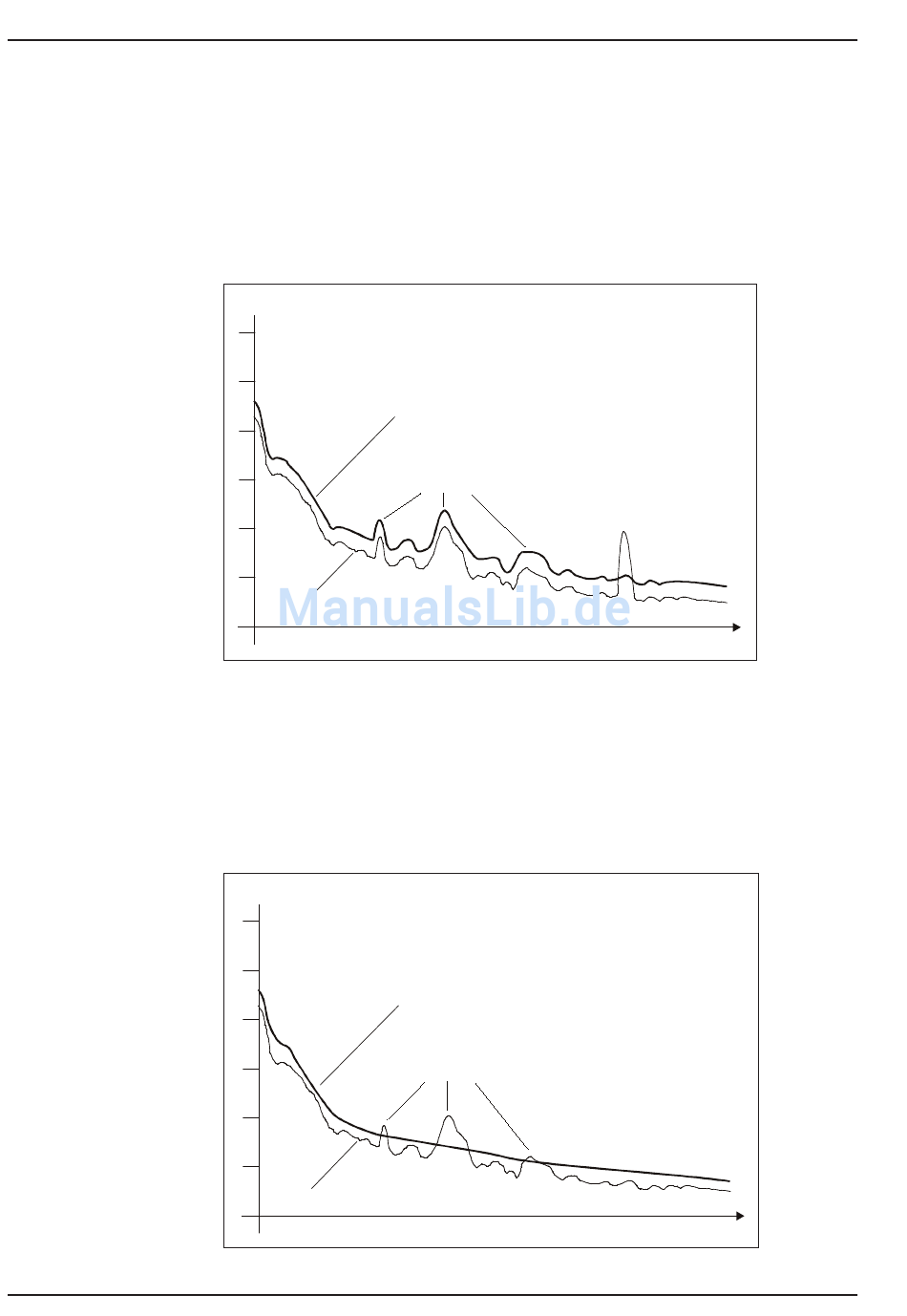

[dB]
Kurve der Störechoausblendung
Hüllkurve mit Reflexionen/Störechos im Behälter
• Hüllkurve + FAC
Die FAC (Floating Average Curve) ist ähnlich der Störechoausblendung. Der
Unterschied ist, dass sie sich automatisch an sich ändernde Störechos im Behälter
anpasst, die z. B. durch Ansatzbildung entstehen. Die FAC erfasst nur kleine Stör-
echos, alle Signale unterhalb dieser Kurve (siehe Abbildung) werden zur Mess-
wertbildung ignoriert. Das Echosignal mit dem größten FAC-Abstand kommt zur
Auswertung. Die FAC wird nicht nur einmal aufgenommen, sondern sie wird aus
jeder Hüllkurve neu berechnet. Damit erfolgt eine dynamische Anpassung an die
Behälterverhältnisse.
[dB]
Kurve der FAC (Floating Average Curve)
Hüllkurve mit Reflexionen/Störechos im Behälter
Störechos
Füllstand-Echo
Echos; das Echo mit dem größten
FAC-Abstand wird ausgewertet
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
[m]
[m]
