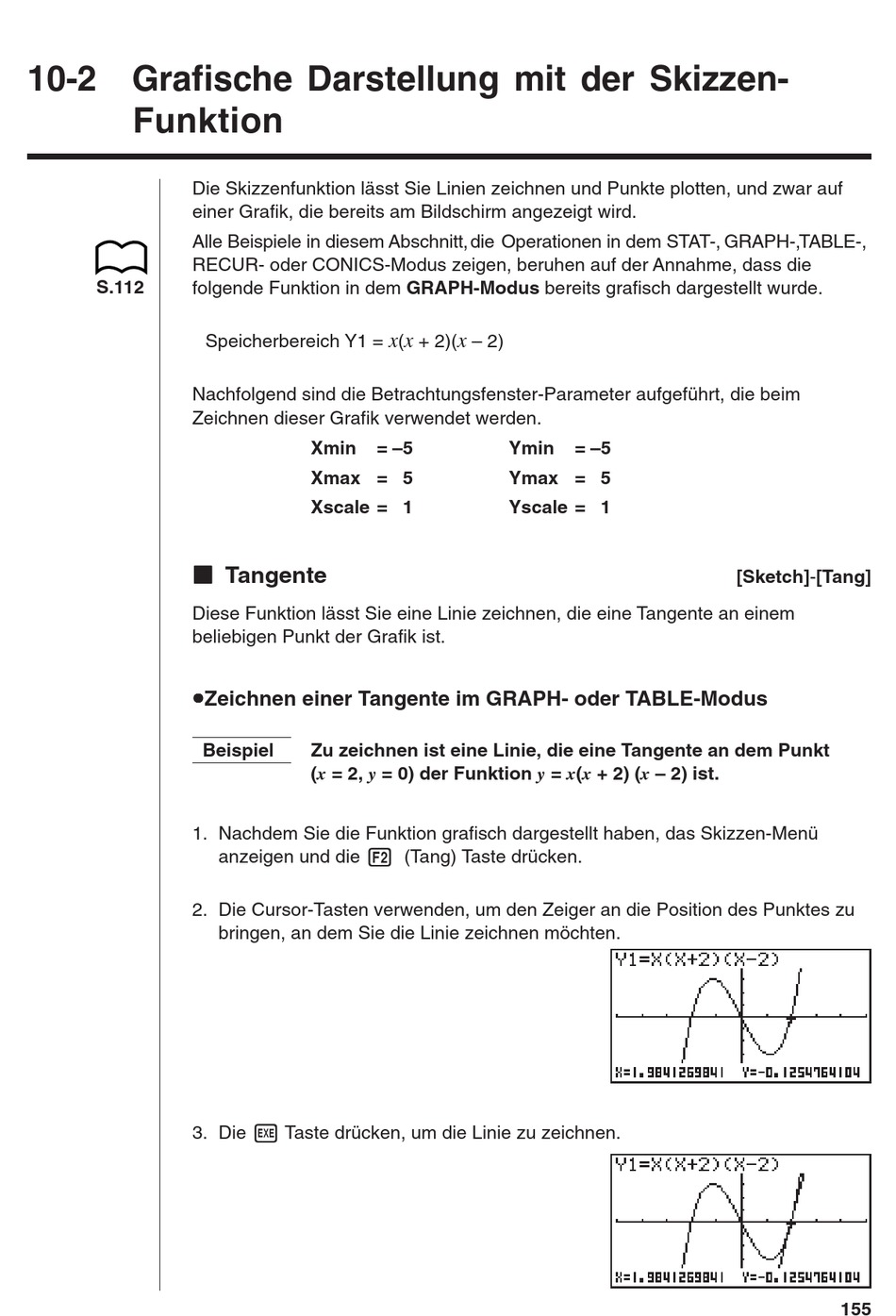

10-2 Grafische Darstellung mit der Skizzen-
Funktion
Die Skizzenfunktion lässt Sie Linien zeichnen und Punkte plotten, und zwar auf
einer Grafik, die bereits am Bildschirm angezeigt wird.
Alle Beispiele in diesem Abschnitt, die Operationen in dem STAT-, GRAPH-, TABLE-,
RECUR- oder CONICS-Modus zeigen, beruhen auf der Annahme, dass die
S.112
folgende Funktion in dem GRAPH-Modus bereits grafisch dargestellt wurde.
Nachfolgend sind die Betrachtungsfenster-Parameter aufgeführt, die beim
Zeichnen dieser Grafik verwendet werden.
k k k k k Tangente
Diese Funktion lässt Sie eine Linie zeichnen, die eine Tangente an einem
beliebigen Punkt der Grafik ist.
u u u u u Zeichnen einer Tangente im GRAPH- oder TABLE-Modus
1. Nachdem Sie die Funktion grafisch dargestellt haben, das Skizzen-Menü
2. Die Cursor-Tasten verwenden, um den Zeiger an die Position des Punktes zu
3. Die w Taste drücken, um die Linie zu zeichnen.
Speicherbereich Y1 =
Xmin
Xmax = 5
Xscale = 1
Beispiel Zu zeichnen ist eine Linie, die eine Tangente an dem Punkt
(x = 2, y = 0) der Funktion y = x(x + 2) (x – 2) ist.
anzeigen und die 2 (Tang) Taste drücken.
bringen, an dem Sie die Linie zeichnen möchten.
x x x
( + 2)( – 2)
= –5 Ymin
Ymax = 5
Yscale = 1
= –5
[Sketch]-[Tang]
155
